ФОРТЕЗА — линейный радиоволновый извещатель периметра с RS-485
Двухблочный радиобарьер 24 ГГц, как «БАРЬЕР», но с цифровым обменом по RS-485, 4 частотными литерами и настройкой с ноутбука или планшета. Пять моделей по дальности: от 50 до 500 м.
Модели семейства
ФОРТЕЗА-50Максимальная дальность 50 м.
| Дальность действия | максимальная 50 м, минимальная 5 м |
| Ширина зоны обнаружения | не более 0,7 м |
| Высота зоны обнаружения | не менее 1,3 м |
| Масса | не более 1,0 кг |

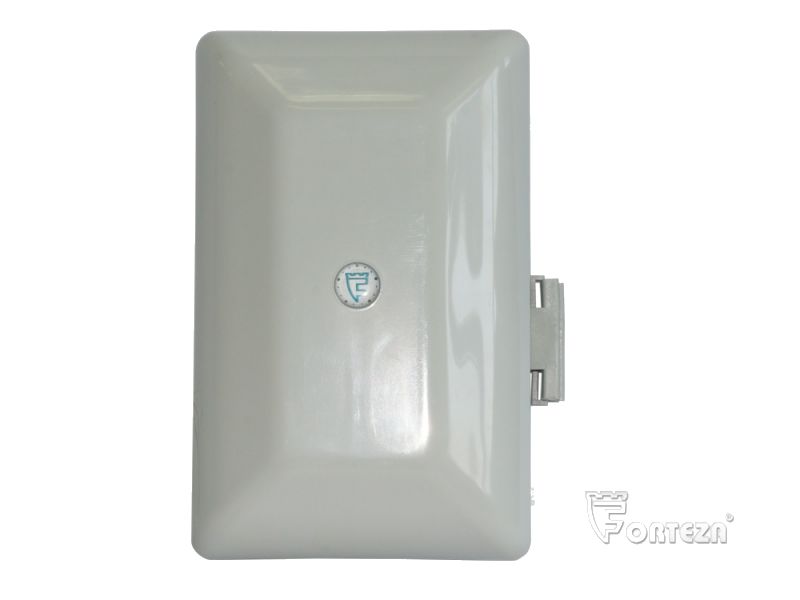

ФОРТЕЗА-100Дальность 100 м.
| Дальность действия | максимальная 100 м, минимальная 10 м |
| Ширина зоны обнаружения | не более 0,9 м |
| Высота зоны обнаружения | не менее 1,5 м |
| Масса | не более 2,4 кг |

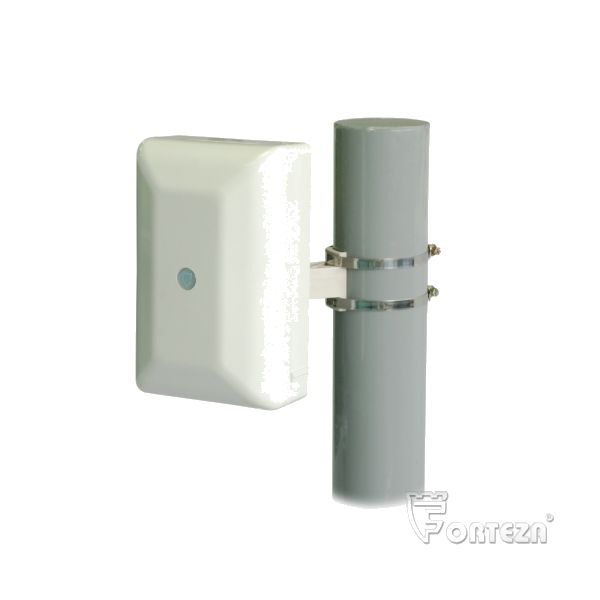

ФОРТЕЗА-200Дальность 200 м.
| Дальность действия | максимальная 200 м, минимальная 10 м |
| Ширина зоны обнаружения | не более 1,0 м |
| Высота зоны обнаружения | не менее 1,6 м |
| Масса | не более 2,4 кг |

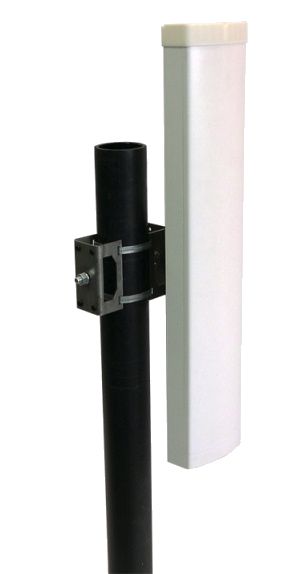

ФОРТЕЗА-300Дальность 300 м, уклон участка не регламентируется.
| Дальность действия | максимальная 300 м, минимальная 10 м |
| Ширина зоны обнаружения | не более 1,6 м |
| Высота зоны обнаружения | не менее 1,8 м |
| Масса | не более 10 кг |
ФОРТЕЗА-500Дальность 500 м.
| Дальность действия | максимальная 500 м, минимальная 10 м |
| Ширина зоны обнаружения | не более 2,5 м |
| Высота зоны обнаружения | не менее 1,8 м |
| Масса | не более 10 кг |

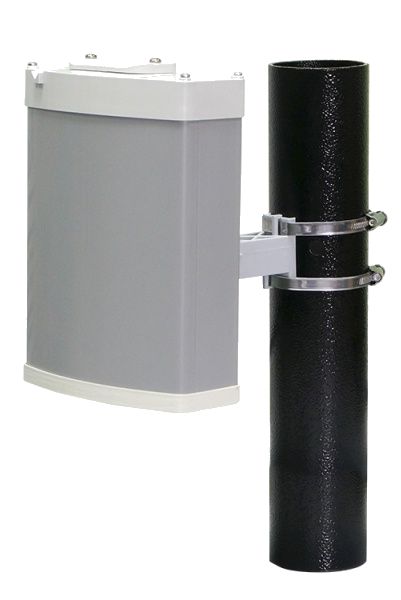

ФОРТЕЗА-50А / 100А / 200А / 300А / 500А (исполнение «А»)Редакция РЭ 22.12.2025 (ФРСБ.425142.078-02РЭ): встроенный термостабилизатор, работа до минус 60 °C, питание 24 В; RS-485 сохранён.
| Обозначения | ФОРТЕЗА-50А ФРСБ.425142.078-02, 100А -02.01, 200А -02.02, 300А -02.03, 500А -02.05 |
| Питание | постоянный ток от 20 до 28 В |
| Ток потребления | не более 160 мА при 24 В |
| Рабочая температура | от минус 60 до плюс 80 °C (50А, 100А, 200А); от минус 60 до плюс 70 °C (300А, 500А) |
| Термостабилизатор | встроенный, включается при температуре ниже минус (25±5) °C |
| Частотные литеры | 4 |
| Запас по уровню сигнала | не менее 15 дБ при максимальной дальности |
| Масса | не более 1,0 кг (50А); 2,4 кг (100А, 200А); 10 кг (300А, 500А) |
ФОРТЕЗА-50-Bluetooth / 100-Bluetooth / 200-Bluetooth / 300-Bluetooth / 500-BluetoothНастройка с Android-устройства по Bluetooth (приложение Barrier UNI); в РЭ интерфейс RS-485 не указан, вместо него Bluetooth и кнопка «TAMPER».
| Обозначения | ФОРТЕЗА-50-Bluetooth ФРСБ.425142.078-03, 100- -03.01, 200- -03.02, 300- -03.03, 500- -03.05 |
| Питание | постоянный ток от 9 до 30 В |
| Ток потребления | не более 85 мА во всём диапазоне напряжений |
| Рабочая температура | от минус 50 до плюс 80 °C (50, 100, 200); от минус 50 до плюс 70 °C (300, 500); настройка по Bluetooth — от минус 25 до плюс 70 °C |
| Кнопка вскрытия «TAMPER» | ток до 0,2 А, напряжение до 80 В |
| Настройка | вольтметром или планшетом на Android (Bluetooth, USB) |
| Масса | не более 1,0 кг (50); 2,4 кг (100, 200); 10 кг (300, 500) |

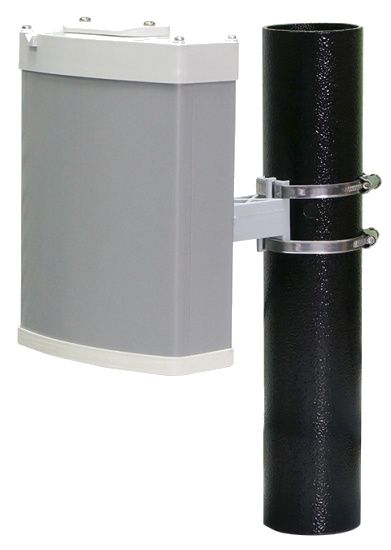

ФОРТЕЗА-50-Ethernet / 100-Ethernet / 200-Ethernet / 300-Ethernet / 500-EthernetТревожная и служебная информация передаётся по сети Ethernet (встроенный модуль EBYTE); настройка ноутбуком (Windows) или планшетом (Android).
| Обозначения | ФРСБ.425142.078-04 (РЭ ФРСБ.425142.078-04РЭ) |
| Питание | постоянный ток от 9 до 30 В |
| Ток потребления | не более 65 мА во всём диапазоне напряжений |
| Рабочая температура | от минус 50 до плюс 80 °C (50, 100, 200) |
| Интерфейс | Ethernet, разъём RJ-45 (пары T+/T–, R+/R–) |
| IP-адрес по умолчанию | 192.168.20.7, маска 255.255.255.0 |
| Режим модуля | TCP Server |
| Масса | не более 1,0 кг (50); 2,4 кг (100, 200); 10 кг (300, 500) |
Как это работает и подключается
- Тот же принцип, что у «БАРЬЕР»: блок ПРД излучает СВЧ-луч (24,15 ± 0,10 ГГц) на блок ПРМ; синхронизация блоков — по самому радиолучу; пересечение луча — тревога.
- В отличие от «БАРЬЕР» передаёт тревожную и служебную информацию по RS-485, а не только релейным контактом; работает по 4 частотным литерам для развязки соседних барьеров.
- Время технической готовности — не более 60 с, длительность извещения о тревоге — не менее 3 с, время восстановления — не более 10 с. Запас по уровню сигнала — не менее 15 дБ на максимальной дальности.
- Питание — 9…30 В постоянного тока, ток потребления не более 50 мА. Реле: ток не более 0,1 А, напряжение не более 50 В, сопротивление в замкнутом состоянии не более 110 Ом.
- Серия из четырёх редакций РЭ 2025 года: базовая «общего назначения» (078-01, RS-485, 9…30 В, до 50 мА), «А» (078-02), «Bluetooth» (078-03) и «Ethernet» (078-04). Принцип, дальности и зоны обнаружения у всех одинаковые, различаются питание, ток, температура и интерфейс настройки.
- Юстировка: «РЕЖИМ» — в «ЮСТ», вольтметр к гнезду «Контроль» приёмника; поворотами ПРД и ПРМ добиться максимума сигнала. Если сигнал больше 2,7 В — разъюстировать вверх до 2,6…2,7 В; если меньше 0,6 В — проверить участок и повторить юстировку.
- Порог: «РЕЖИМ» — в «ПОР», кнопкой «ПОРОГ» установить 2,5 В и снижать по контрольным проходам человека в середине участка (пауза не менее 5 с, выход из зоны на 2 м), затем перевести приёмник в «ДЕЖ». Срабатывание видно по погасанию индикатора.
- Программа Barrier UNI (Android, телефон или планшет): подключение по USB (нужен режим OTG) или по Bluetooth в исполнении «Bluetooth». Порог регулируется от 1 до 2,5 В ступенями по 0,1 В; скорость преодоления «высокая» — от 0,1 до 10 м/с, «средняя» — от 0,1 до 4 м/с, «низкая» — от 0,1 до 1 м/с.
Монтаж
- Блоки ПРД и ПРМ — отдельные корпуса IP55, устанавливаются на опорах или ограждении так же, как «БАРЬЕР».
- Максимальный уклон участка — 20°, кроме «ФОРТЕЗА-300» и «ФОРТЕЗА-500».
- Для магистральных линий — кабель КСПП или ТППэП с экраном.
- Грозозащита: при длине линии более 300 м или на объектах повышенной грозоопасности — внешний блок «БГр-6» (совместим с «БГр-4»); для линии RS-485 — блоки грозозащиты Гр1/Гр2. Категорически запрещено напрямую заземлять цепи извещателя.
- Монтаж и пусконаладка запрещены во время грозы.
- Установку частотной литеры производить только при отключённом электропитании.
- «Bluetooth»: модуль активен только когда серый провод «BLUETOOTH» блока ПРМ подключён к «+» питания. Если устройство в списке не найдено — проверить питание и этот провод.
- «Ethernet»: провода интерфейса — бело-оранжевый (T+, контакт 1 RJ-45), оранжевый (T–, 2), бело-зелёный (R+, 3), зелёный (R–, 6). Подключать можно напрямую к компьютеру или через коммутатор; адрес должен отличаться от адресов других устройств сети только последним числом. Порт и адрес меняют через браузер (режим «TCP Server»); для связи с программой настройки создают виртуальный COM-порт.
- Частотную литеру на передатчике и приёмнике ставят одинаковой и только на обесточенном блоке: если переключить на работающем, номер сменится лишь после повторного включения питания.
Примеры
Периметр с несколькими соседними участками
4 частотные литеры позволяют развернуть на объекте несколько барьеров без взаимных помех между соседними парами блоков.
Интеграция с прибором по RS-485
Тревожная и служебная информация передаётся по интерфейсу RS-485, извещатель настраивается ноутбуком (Windows) или планшетом (Android).
Частые вопросы
Чем ФОРТЕЗА отличается от БАРЬЕР?
Тот же принцип двухпозиционного радиобарьера 24,15 ГГц и те же дальности (50–500 м), но ФОРТЕЗА передаёт данные по RS-485, работает по 4 частотным литерам и настраивается ноутбуком/планшетом, а не только вольтметром.
Нужна ли грозозащита?
Да: при линии длиннее 300 м или на грозоопасном объекте — внешний блок «БГр-6», для линии RS-485 — Гр1/Гр2; напрямую заземлять цепи извещателя запрещено.
Чем отличаются ФОРТЕЗА «А», «Bluetooth» и «Ethernet»?
По РЭ 2025 года. «А» — питание 20…28 В, до 160 мА, встроенный термостабилизатор, до минус 60 °C. «Bluetooth» — настройка планшетом по Bluetooth через приложение Barrier UNI, ток до 85 мА. «Ethernet» — данные по сети Ethernet, ток до 65 мА.
Чем настраивать ФОРТЕЗА с планшета?
Программой Barrier UNI для Android (Play Маркет или APK с сайта производителя), подключение по USB с OTG-кабелем или по Bluetooth в исполнении «Bluetooth».
Нюансы и грабли
- Зона А (вдоль луча) должна быть свободна от кустов, качающихся калиток, людей и животных; движение транспорта — не ближе 1 м.
- В зоне В нормируется высота травы (0,3 м для «ФОРТЕЗА-50/100/200», 0,4 м для «ФОРТЕЗА-300/500») и снега (0,5 и 0,9 м) — превышение искажает зону обнаружения.
- При использовании для защиты от перелаза — читать требования к расположению кронштейнов на верхней кромке ограждения, аналогично «БАРЬЕР».
- Соседние барьеры без развязки по частотным литерам (все на одной из 4) могут создавать взаимные помехи — литеры настраиваются на каждом участке индивидуально.
- Ethernet-модуль выходит с завода с логином и паролем «admin» и адресом 192.168.20.7 — в инструкции прямо сказано сменить логин и пароль, иначе доступ к сетевым настройкам открыт всем в сети.
- Ширина зоны А в краткой памятке «Фортеза-50/100/200» (2,5 / 3 / 3,4 / 3,9 / 4,5 м для длины 10 / 25 / 50 / 100 / 200 м) больше, чем в таблице 1.3 РЭ 2025 года (1,1 / 1,6 / 2,0 / 2,5 / 3,0 м для тех же длин). Для нового монтажа брать цифры РЭ; на участке, расставленном по старой памятке, лучше не сокращать запас.
- Номера редакций легко перепутать: по ФОРТЕЗА-50 без буквы ток не более 50 мА, у «А» — 160 мА при 24 В, у «Bluetooth» — 85 мА, у «Ethernet» — 65 мА. Блок питания подбирают по своей редакции.
Документация
- Фортеза (ООО «Охранная техника») — ФОРТЕЗА, руководство по эксплуатации ФРСБ.425142.078-01РЭ
- Фортеза — ФОРТЕЗА, паспорт ФРСБ.425142.078-01ПС
- Фортеза — РЭ исполнения «А» ФРСБ.425142.078-02РЭ
- Фортеза — РЭ исполнения «Bluetooth» ФРСБ.425142.078-03РЭ
- Фортеза — РЭ исполнения «Ethernet» ФРСБ.425142.078-04РЭ
- Фортеза — руководство по программе Barrier UNI
- Фортеза — памятка по установке и настройке ФОРТЕЗА-50/100/200
- Фортеза — инструкция по настройке извещателей с интерфейсом Ethernet (EBYTE)
