ФОРТЕЗА-32 — быстроразвёртываемый радиолучевой сигнализационный комплекс на аккумуляторах

Временный рубеж до 1600 м из участков по 50 м на стойках: блоки ПРД и ПРМ с АКБ, тревога по радиоканалу на ПУЛЬТ-РК. Развёртывание не более 60 мин, работа от АКБ до 90 суток.

Модели семейства

ФОРТЕЗА-32 с ПУЛЬТ-РК-32Комплекс на 9…32 участка; ПУЛЬТ-РК-32 с Bluetooth для связи с модулем интерфейса и компьютером.

Участков	до 32
Длина участка	от 5 до 50 м
Ширина / высота зоны	не более 8 м / не менее 1,6 м
Рабочая частота линейной части	от 2,4000 до 2,4835 ГГц
Радиосвязь с ПУЛЬТОМ-РК (открытая местность)	не менее 3000 м
Работа ПУЛЬТА-РК от АКБ	не менее 40 суток
Масса ПУЛЬТ-РК-32 (комплект)	не более 6,0 кг

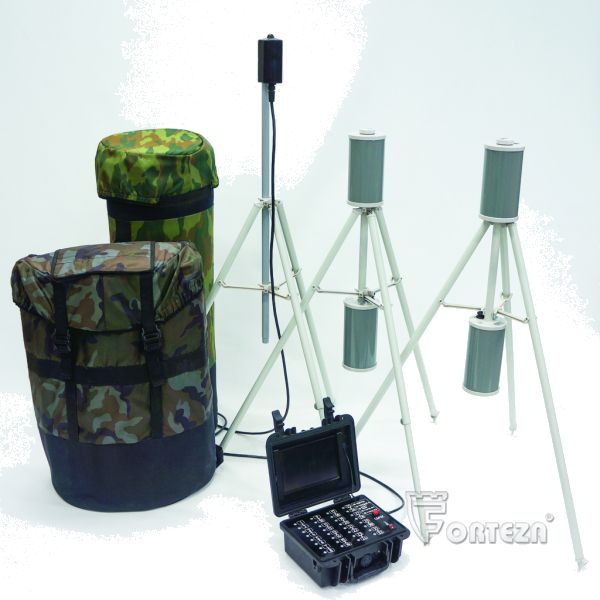

ФОРТЕЗА-32 с ПУЛЬТ-РК-8Комплекс на 8 участков и менее: пульт с выходом реле на ПЦН и подключением светозвукового оповещателя.

Участков	до 8
Радиосвязь с ПУЛЬТОМ-РК (открытая местность)	не менее 2500 м
Работа ПУЛЬТА-РК от АКБ	не менее 10 суток
Реле на ПЦН	до 30 В, до 0,1 А, 100 Ом
Масса ПУЛЬТ-РК-8 (комплект)	не более 1,6 кг

Как это работает и подключается

Принцип: между блоками ПРД и ПРМ создаётся радиополе в виде вытянутого эллипсоида вращения; при пересечении зоны нарушителем ПРМ по радиоканалу передаёт тревогу на ПУЛЬТ-РК.
Тревога: человек массой 50…70 кг и ростом 165…180 см, скорость от 0,3 до 6 м/с, «в рост» или «согнувшись», вероятность не менее 0,98; маскирование экраном или внешним полем блока ПРМ. Перед блоками нет «мёртвой» зоны.
Питание блоков ПРД и ПРМ — LiIon АКБ 3,7 В, 20 А·ч; ПУЛЬТ-РК-32 — 2×20 А·ч, ПУЛЬТ-РК-8 — LiPol 10 А·ч. Зарядное устройство — сеть 100…240 В, 50/60 Гц.
Работа блоков от АКБ в дежурном режиме (не более двух тревог в сутки): при 20 °С — не менее 90 суток, при 0 °С — 80, от минус 40 до минус 20 °С — 60 суток. Заряд блоков — не более 15 ч (по методике РЭ заявлено 12 часов).
Готовность участка после подачи питания не более 6 мин; восстановление после тревоги не более 10 с. Диапазон температур от минус 40 до плюс 50 °С, IP55 у блоков и пульта. Масса блока ПРД и блока ПРМ — не более 1,3 кг каждый, стойки — 0,7 кг.
Пульт показывает тревогу, потерю связи по конкретному блоку, разряд АКБ блока ПРМ и ПРД (порог 3,3 ± 0,05 В), позволяет ставить и снимать с охраны отдельные участки. Снятые участки тревог не дают, связь и заряд АКБ по ним не контролируются.

Монтаж

Развёртывание группой из двух–пяти человек; один из группы — оператор, работает с ПУЛЬТОМ-РК. Развёртывание и свёртывание — не более 60 мин каждое.
Перед выходом зарядить АКБ всех блоков. Рубеж набирают участками не длиннее 50 м; замкнутый рубеж — 16 блоков ПРМ и 16 блоков ПРД, разомкнутый на 32 участка — 17 блоков ПРД, на крайних стойках ставят ПРД.
Ширина участка по длине: 50 м — 8, 40 м — 7, 30 м — 6, 20 м — 5, 10 м — 3, 5 м — 2 м. Неровности не более ±0,3 м, уклон до 30°, трава до 0,3 м, снег до 0,5 м; без кустов, деревьев и качающихся предметов в зоне; транспорт не ближе 20 м; заборы и стены вдоль участка — не ближе 20 м от оси.
При отклонениях сокращают участок: трава до 0,5 м — не более 35 м, трава до 0,7 м — не более 20 м; снег выше 0,5 м — уплотнить под стойками, поднять блоки на 0,5…0,6 м над снегом.
Стойки ставить по возможности на возвышенности, а не во впадинах; на поворотах делать смежные участки примерно равными, предпочтителен тупой угол.
Нумерация участков любая: пульт опознаёт участок по номеру блока ПРМ. Питание ПУЛЬТА-РК включать после установки всех блоков.

Примеры

Временная охрана периметра

Рубеж до 1600 м произвольной конфигурации, в том числе замкнутый, с указанием места нарушения на ПУЛЬТЕ-РК.

Один короткий участок

РЭ допускает частично использовать комплект: один участок из нижних (или верхних) излучателя и приёмника, неиспользуемые направить в противоположную сторону.

Несколько независимых рубежей

Допускается организовать отдельные рубежи, разнесённые на местности; питание ПУЛЬТА-РК включают после установки всех рубежей.

Частые вопросы

Сколько участков и какой длины?

До 32 участков (при ПУЛЬТ-РК-8 — до 8) длиной 5…50 м, общий рубеж до 1600 м.

Как отправить тревогу на ПЦН?

От ПУЛЬТА-РК-8 — сухим контактом реле (до 30 В, 0,1 А). Для комплекса на 32 участка — через модуль интерфейса ФРСБ.425684.003 (отдельная карточка forteza-forteza-32-mi): 32 реле или RS-485.

Сколько живут аккумуляторы в дежурке?

Блоки — от 60 до 90 суток в зависимости от температуры, пульт-РК-32 — не менее 40 суток, ПУЛЬТ-РК-8 — не менее 10 суток.

Нюансы и грабли

Развёртывание, свёртывание и обслуживание во время грозы запрещены.
Блоки ПРД, ПРМ и ПУЛЬТ-РК разных комплексов не взаимозаменяемы; в условиях эксплуатации составные части не ремонтируются, АКБ меняет только сервис изготовителя.
Не хранить разряженные АКБ: при снижении до 3,0 В блок сам отключается, а хранение разряженных сокращает срок службы или выводит из строя. После свёртывания комплекса АКБ всех блоков заряжают.
Нельзя использовать зарядное устройство с повреждёнными сетевым шнуром, вилкой или жгутами адаптеров. Трущиеся поверхности стойки смазывают один раз в полгода силиконовой смазкой.

Документация

Фортеза (ООО «Охранная техника») — РЭ ФРСБ.425142.008РЭ на комплекс ФОРТЕЗА-32
Фортеза — паспорта ФОРТЕЗА-32 (в том числе на 8 участков с ПУЛЬТ-РК-8)
