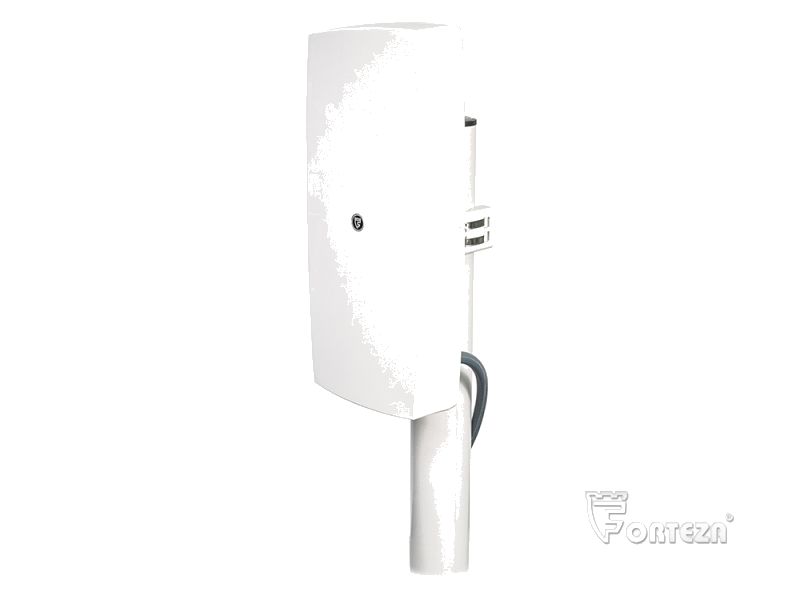

ФОРТЕЗА-150(5,8) / ФОРТЕЗА-50(5,8) — двухпозиционный радиоволновый извещатель периметра 5,8 ГГц

Пара блоков ПРД и ПРМ на 5,8 ГГц без «мёртвых» зон. Дальность до 150 или 50 м, восемь частотных литер, RS-485, настройка с ноутбука или планшета. Исполнения: А, Bluetooth, Ethernet.

Модели семейства

ФОРТЕЗА-150(5,8)Общего назначения, дальность от 15 до 150 м; зона шире (до 4,0 м) и выше (не менее 1,8 м), чем у «50».

Дальность действия	от 15 до 150 м
Ширина зоны обнаружения	не более 4,0 м
Высота зоны обнаружения	не менее 1,8 м (в середине участка максимальной длины)
Питание	9…30 В постоянного тока
Ток потребления	не более 40 мА
Рабочие температуры	от минус 50 до плюс 80 °С
Степень защиты	IP55 у каждого блока

ФОРТЕЗА-50(5,8)То же семейство на короткий участок: от 5 до 50 м.

Дальность действия	от 5 до 50 м
Ширина зоны обнаружения	не более 2,3 м
Высота зоны обнаружения	не менее 1,4 м (в середине участка максимальной длины)
Питание	9…30 В постоянного тока
Ток потребления	не более 40 мА

ФОРТЕЗА-150(5,8)А / ФОРТЕЗА-50(5,8)АИсполнение «А»: расширенный температурный диапазон, другое питание и больший ток потребления.

Питание	20…30 В постоянного тока
Ток потребления	не более 450 мА
Рабочие температуры	от минус 60 до плюс 80 °С

ФОРТЕЗА-150(5,8)-Bluetooth / ФОРТЕЗА-50(5,8)-BluetoothНастройка с Android-устройства по Bluetooth вместо кабеля USB.

Питание	9…30 В постоянного тока
Ток потребления	не более 60 мА

ФОРТЕЗА-150(5,8)-Ethernet / ФОРТЕЗА-50(5,8)-EthernetТревожная и служебная информация идёт по сети Ethernet; отдельное РЭ ФРСБ.425142.078-08РЭ.

Питание	9…30 В постоянного тока
Ток потребления	не более 70 мА
Число извещателей на удалённом ПК	не более 31

Как это работает и подключается

Принцип: блок ПРД создаёт радиополе на 5,8 ГГц, блок ПРМ регистрирует его изменение при пересечении зоны; при тревоге размыкаются нормально замкнутые контакты реле, то же дублируется по RS-485.
Тревога: человек массой от 50 кг и ростом от 165 см, скорость от 0,1 до 10 м/с, «в рост» или «согнувшись», вероятность не менее 0,98; также при сигнале дистанционного контроля, пропадании сигнала ПРД, маскировании экраном, вскрытии, снижении питания ниже 9 В, открытой более 1 часа заглушке и отказе блока.
Не даёт тревоги на дождь и снег до 40 мм/час, туман, солнечную радиацию, ветер до 30 м/с и мелкую цель до 0,2 м на расстоянии от блоков не менее 2 м.
Рабочая частота 5,800 ± 0,075 ГГц, восемь частотных литер; запас по радиосигналу не менее 15 дБ на максимальной дальности; готовность после подачи питания не более 30 с; тревога не менее 3 с; восстановление не более 10 с.
Реле: не более 0,1 А, не более 50 В, не более 110 Ом в замкнутом состоянии (вместе с грозозащитой). Кнопка вскрытия «TAMPER»: до 0,2 А и 80 В. Входы защищены от наводок амплитудой до 900 В.
Индикатор ПРМ: зелёный — норма; красный 3 с — тревога; красный постоянно — низкое питание или заглушка открыта более 1 часа; красный мигающий — юстировка. Масса не более 2,3 кг, наработка не менее 60000 ч, срок службы не менее 8 лет.

Монтаж

Опоры — металлические трубы Ø70…90 мм, высота над землёй не менее 1100 мм (в снежных районах не менее 1500 мм), либо стойки «ОПОРА-2» и «ОПОРА-2,5» с бетонированием. Блок ставят на кронштейн дренажными отверстиями вниз, стандартная высота установки 0,85 м.
Смежные участки: ПРД к ПРД, ПРМ к ПРМ. На соседних участках литеры разные, нумерацию повторяют по кругу от 1 до 8, чтобы одинаковые были максимально далеко друг от друга. Два ПРД (или два ПРМ) на одной опоре допустимы без перекрытия зон, но высота зоны у блоков падает.
Ширина зоны А (без кустов, деревьев, движения людей и животных) по длине участка 5/10/15/25/50/100/150 м: не менее 1,6/2,0/2,0/3,0/4,0/5,0/6,0 м; зона В (трава не выше 0,3 м, неровности ±0,3 м): 0,8/1,0/1,0/1,6/2,3/3,2/4,0 м. Транспорт — не ближе 1,5 м от зоны А. Максимальный уклон участка 20°.
Допустимая высота снега при установке на 0,85 м: для участка 5 и 15 м — 0,7 м, 50 м — 0,6, 100 м — 0,5, 150 м — 0,3 м.
Кабель — КСПП или ТППэП с экраном, сечение по условию не менее 9 В на каждом блоке; не вблизи силовых кабелей и антенн; свободные жилы не использовать для импульсных сигналов. Кабель блока обязательно в гофротрубе из КМЧ; для Ethernet — кабель UTP категории 5e.
Юстировка вдвоём (один у ПРД, другой у ПРМ): сначала грубая по прицельной планке, затем точная с ноутбука по USB, с планшета или «УНИ» либо по Bluetooth; литеры ПРД и ПРМ должны совпасть. Максимальные углы поворота на кронштейне — не менее 120° по горизонтали и 55° по вертикали.
После настройки — опытная эксплуатация 2…3 суток для выявления ошибок монтажа и настройки.

Примеры

Ровный открытый участок

Пара блоков на опорах: зона в виде вытянутого эллипсоида между ПРД и ПРМ, участок до 150 м у старшей модели.

Верх забора, перелаз, окна

На выносных кронштейнах при установке на ограждение длина участка не более 50 м, ширина зоны до 1,5 м, высота до 2,3 м (для обеих моделей).

Подключение к «С2000»

Извещатель работает с системой «С2000» компании «Bolid» по RS-485 в «режиме совместимости».

Частые вопросы

Чем «150» отличается от «50»?

Дальностью (15…150 м против 5…50 м), шириной зоны (до 4,0 против до 2,3 м) и высотой зоны (не менее 1,8 против 1,4 м). При установке на ограждение обе модели работают на участке до 50 м.

Нужна ли регистрация радиоизлучения?

По РЭ извещатель работает в полосе 5725…5875 МГц с мощностью не более 25 мВт и в радиочастотных органах регистрации не подлежит.

Как подключить к «С2000»?

По RS-485 в «режиме совместимости» — по РЭ такая возможность есть.

Нюансы и грабли

Категорически запрещено напрямую «заземлять» цепи извещателя — только через внешний блок грозозащиты «БГр-6»; на объектах с повышенной грозовой опасностью и при линиях длиннее 300 м блок грозозащиты рекомендуется.
Монтаж и пусконаладку во время грозы не вести; кабели разделывать и подключать при отключенном питании.
Блоки смежных участков «ПРД рядом с ПРМ» ставить нельзя — только одноимённые.
Ложные тревоги: качающиеся ветки и высокая трава в зоне, животные, снег выше нормы, заниженные пороги ПРМ. Нет тревоги при пересечении — проверить завышенные пороги и юстировку.
Разные литеры на ПРД и ПРМ одной пары — типовая причина отсутствия связи; перед разбором проверьте, что они совпадают.
В исполнении Ethernet при подключении USB к разъёму «КОНТРОЛЬ» на ПРМ интерфейс Ethernet отключается автоматически и восстанавливается после отсоединения.
Установка по верху забора на «КРОНШТЕЙНЕ-350» допустима только при отсутствии средств физической защиты (АСКЛ, АКЛ и т.п.).
