ФОСФОР — светодиодный прожектор охранного освещения периметра

Один блок IP65, яркость 0…100 % по RS-485 или сухими контактами. Две серии: 40 — алюминиевый корпус, 75 — пластиковый; в каждой 4 угла излучения (10/20/30/60°); есть морозостойкие «-А».

Модели семейства

ФОСФОР-40 (алюминиевый корпус)Угол излучения 10/20/30/60° — соответствующие модели «-40/10», «-40/20», «-40/30», «-40/60»; версии «-А» для сильных морозов.

Габариты (со скобой/без скобы)	358,5×217×94 мм / 306,5×195×66,5 мм
Масса	не более 3,2 кг
Диапазон температур	от минус 40 до плюс 50 °C; исполнение «-А» — от минус 60 до плюс 50 °C
Потребляемая мощность	не более 47 Вт (у «-А» — до 55 Вт при включённом подогреве)
Световой поток / отдача (10°/20°/30°/60°)	4457/5052/5218/5026 лм; 95/107/111/107 Лм/Вт (при подогреве у «-А»: 81/91/94/91 Лм/Вт)
Тип кривой силы света	10° и 30° — «К», 20° и 60° — «Г»
Освещённость на 10/20/30 м (модель /10)	454 / 113 / 50 лк

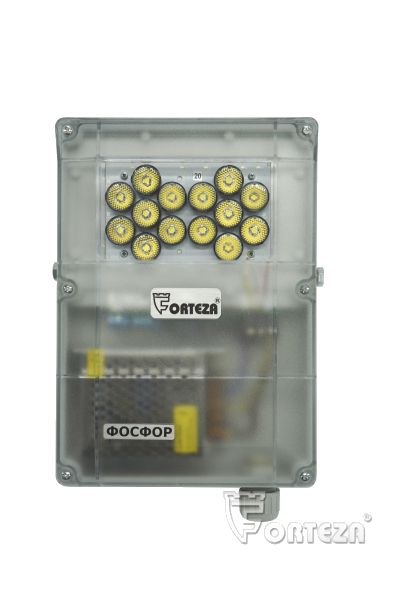

ФОСФОР-75 (пластиковый корпус)Та же оптика и мощность, что у серии 40, но в пластиковом корпусе меньшего размера и массы.

Габариты	322×220×76 мм / 285,5×184×76 мм
Масса	не более 2,0 кг
Диапазон температур	от минус 40 до плюс 50 °C; исполнение «-А» — от минус 60 до плюс 50 °C

Как это работает и подключается

Один блок IP65 перераспределяет свет группы светодиодов; яркость регулируется 0…100 % по RS-485 (клеммы «А», «В»).
Круглосимметричное светораспределение, цветовая температура 5000…6500 К; питание — однофазная сеть 230 В 50 Гц, сохраняет работу при 200…240 В.
Средняя наработка на отказ — не менее 50000 ч, полный средний срок службы — не менее 8 лет при эксплуатации не более 12 ч в сутки.

Монтаж

Прожектор — один блок IP65; угол поворота в вертикальной плоскости ограничен конструкцией (см. рисунки 2.1, 2.2 РЭ).
Запрещается использование прожектора без защитного заземления.
Прокладку, разделку кабелей и подключение вести только при отключённом напряжении питания; монтаж и пусконаладку во время грозы — запрещено (опасность поражения током от наводок на линии связи).
Вскрытие упаковки — в помещении или под навесом, чтобы исключить попадание осадков.

Примеры

Охранное освещение периметра

Режимы «выключено / дежурное освещение / охранное освещение» переключаются низковольтными сигналами или по RS-485.

Работа без шины RS-485

Без обмена по RS-485 яркость 0/30/100 % задаётся подачей 9…30 В на клеммы «ON/OFF» и «100 % / 30 %» либо замыканием/размыканием этих клемм.

Частые вопросы

Чем отличаются серии «40» и «75»?

Материалом и размером корпуса (40 — алюминий 358,5×217×94 мм, 3,2 кг; 75 — пластик 322×220×76 мм, 2,0 кг); оптика, мощность и световой поток при одном угле излучения одинаковы.

Как управлять яркостью без RS-485?

Подачей 9…30 В на клеммы «ON/OFF» и «100 % / 30 %» (или замыканием/размыканием этих клемм) — доступны уровни 0, 30 и 100 %.

Нюансы и грабли

«-А» — не отдельная оптика, а морозостойкое исполнение (до минус 60 °C) с подогревом; при включённом подогреве световая отдача ниже базовой (например, у /10 — 81 Лм/Вт вместо 95).
Мощность и световой поток у серий 40 и 75 при одинаковом угле совпадают — разница только в материале корпуса (алюминий/пластик), массе и габаритах, не в оптике.
Таблица освещённости (лк на 10–80 м) — справочная величина при яркости 100 %, не гарантия для всех условий эксплуатации.

Документация

Фортеза (ООО «Охранная техника») — ФОСФОР, руководство по эксплуатации ФРСБ.676513.001РЭ
Фортеза — ФОСФОР, паспорт ФРСБ.676513.001ПС
