ФОСФОР-С50 / ФОСФОР-С100 — светодиодный светильник охранного освещения периметра с RS-485

Светильник в алюминиевом корпусе IP65, питание 230 В. Режимы «выкл / 30 % / 100 %» по сухим контактам или 0…100 % по RS-485. Поток 6300 лм (С50) или 13600 лм (С100).

Модели семейства

ФОСФОР-С50 (ФРСБ.676513.006)Меньший светильник: 6300 лм, потребляет до 52 Вт. Исполнение «А» (…-02) — до минус 60 °С, до 60 Вт.

Световой поток	6300 лм
Освещённость на 1 м (режим 100 %)	не менее 1500 лк
Мощность в режиме 100 %	не более 52 Вт (С50-А — не более 60 Вт)
Масса брутто	не более 3,5 кг
Рабочие температуры	от минус 40 до плюс 50 °С (С50-А — от минус 60)
Высота установки / интервал	3,5 м / 19 м … 6 м / 25 м

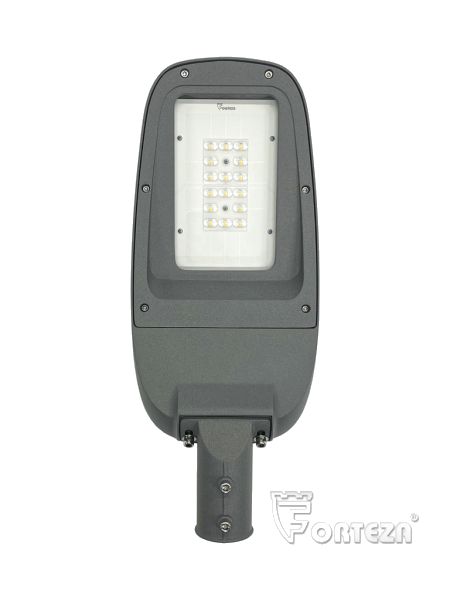

ФОСФОР-С100 (ФРСБ.676513.007)Большой светильник: 13600 лм, потребляет до 102 Вт. Исполнение «А» (…-02) — до минус 60 °С, до 110 Вт.

Световой поток	13600 лм
Освещённость на 1 м (режим 100 %)	не менее 3000 лк
Мощность в режиме 100 %	не более 102 Вт (С100-А — не более 110 Вт)
Масса брутто	не более 5 кг
Рабочие температуры	от минус 40 до плюс 50 °С (С100-А — от минус 60)
Высота установки / интервал	6 м / 33 м … 10 м / 40 м

Как это работает и подключается

Общие: класс светораспределения П (прямой свет), кривая силы света Ш (широкая), угол излучения 150°×80°, цветовая температура 4500 К, индекс цветопередачи Ra не менее 70 (у С100 номинальный 70), пульсации не более 1 %, световая отдача не менее 125 лм/Вт.
Питание: сеть 230 В, 50 Гц; работоспособность сохраняется при 150…260 В. Паразитная мощность в режиме «выключено» не более 1 Вт. Коэффициент мощности не менее 0,85 (у С50).
Управление: внешними низковольтными сигналами на клеммы «OFF/ON» и «30%/100%» (замыкание контактов или подача 9…30 В DC при подключенной сети) либо по RS-485. Входы управления и интерфейса защищены от наводок амплитудой до 1000 В.
IP65, для непрерывной круглосуточной работы на открытом воздухе, влажность до 98 % при плюс 35 °С с конденсацией. Наработка не менее 50000 ч, срок службы не менее 8 лет при работе не более 12 ч в сутки.
Корпус алюминиевый с герметичной крышкой; светодиоды закрыты стеклом толщиной 4 мм; крепёж нержавеющий.

Монтаж

Монтаж на наклонном консольном выносе или вертикальной трубе Ø54…60 мм; угол наклона регулируется. Стойка «ФОСФОР-С3» поставляется по договору.
Непрерывная полоса освещённости не менее 10 лк шириной не менее 3 м на уровне земли обеспечивается при максимальном интервале: С50 — 19 м на высоте 3,5 м, 21 м на 4,0, 23 м на 4,5, 24 м на 5,0, 25 м на 6,0 м; С100 — 33 м на высоте 6 м, 35 на 7, 37 на 8, 39 на 9, 40 м на 10 м.
Клеммы платы управления под крышкой принимают проводники 0,2…2,0 мм². Кабель питания — многожильный, жила 0,5…2,5 мм², наружный диаметр до 12 мм; кабель RS-485 отдельно через кабельный ввод.
Порядок: открыть крышку (шестигранник Н4), завести питание на клеммы «L», «N» и заземление, RS-485 на «RS-485 A/B» (отвёртка SL3, для питания — PH2), закрыть крышку, установить светильник и затянуть крепёж.
Через ПО (Windows версии не ниже 7) назначить светильнику логический номер. На одну линию управления допускается несколько светильников параллельно с соблюдением полярности.

Примеры

Дежурное и тревожное освещение периметра

В дежурном режиме светильник даёт не менее 30 % светового потока, в тревожном — не менее номинала; переключение сухим контактом или командой по RS-485.

Плавная регулировка

Световой поток от 0 до 100 % задаётся по RS-485 системами, адаптированными для работы со светильниками «ФОСФОР»; ПО — «Forteza-Connect» или «Фортеза-Периметр» с сайта производителя.

Частые вопросы

Чем «С50» отличается от «С100»?

Световым потоком (6300 против 13600 лм), освещённостью на 1 м (1500 против 3000 лк), мощностью (до 52 против до 102 Вт), массой (3,5 против 5 кг) и рекомендуемой высотой установки.

Что значит «А» в обозначении?

Исполнение (…-02) для более низких температур: до минус 60 °С вместо минус 40 °С, потребление до 60 Вт (С50) и 110 Вт (С100).

Чем отличается от прожектора «ФОСФОР-40/75»?

Это светильник с питанием от сети 230 В и широкой кривой света; прожекторы линейки «ФОСФОР» описаны в отдельной карточке.

Нюансы и грабли

Использовать светильник без защитного заземления запрещено (класс защиты I).
Монтаж и обслуживание — только при отключенном питании сети и не во время грозы.
К работам допускаются лица с группой по электробезопасности не ниже III.
Плавная регулировка 0…100 % доступна только по RS-485; по сухим контактам — режимы «выключено», «30 %» и «100 %».
Кабель питания в комплект не входит.
Без паспорта претензии по качеству не принимаются.
