КОЛИБРИ-15(24) / КОЛИБРИ-25(24) — радиоволновый объёмный извещатель для помещений

Однопозиционный радиоволновый (доплеровский) извещатель для закрытых помещений: защита объёма, вертикальной плоскости у окон/дверей или протяжённого коридора — в зависимости от исполнения.

Модели семейства

КОЛИБРИ-15(24)Длина зоны обнаружения 1–15 м; для объёма помещения или вертикальной плоскости (окна, двери); есть встроенный звуковой оповещатель и регулятор чувствительности.

Длина зоны обнаружения	минимальная 1 м, максимальная 15 м
Контролируемая площадь	до 144 м² (12×12 м)
Питание	9…36 В постоянного тока, ток не более 30 мА при 12 В
Габариты/масса	не более 75×59×119 мм / 0,19 кг
Защита	IP 54

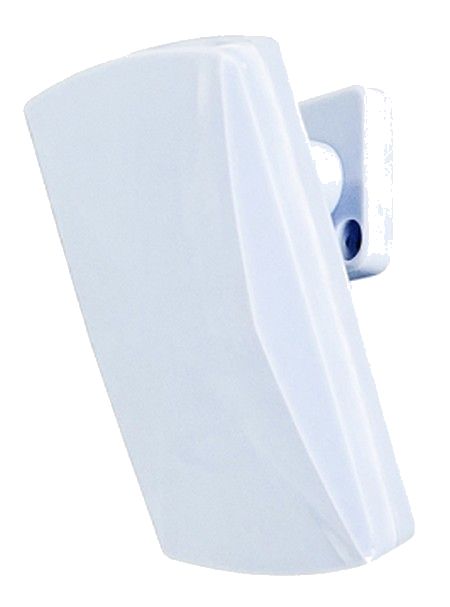

КОЛИБРИ-15(24)-ПЛЮСТо же назначение и дальность 1–15 м, без встроенного звукового оповещателя и регулятора чувствительности.

Длина зоны обнаружения

минимальная 1 м, максимальная 15 м

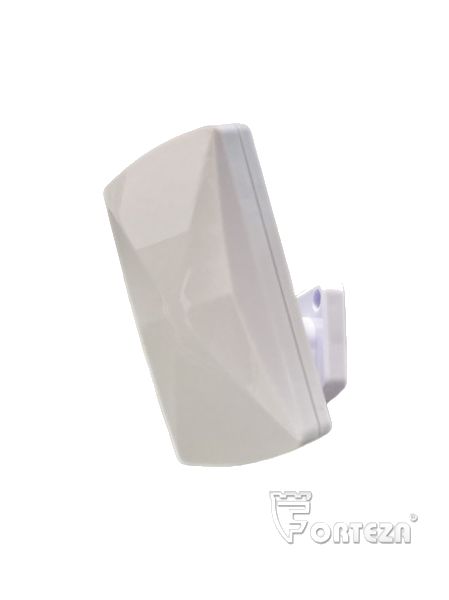

КОЛИБРИ-25(24)Длина зоны обнаружения 1–25 м; для охраны протяжённых коридоров; встроенный звуковой оповещатель и регулятор чувствительности.

Длина зоны обнаружения

минимальная 1 м, максимальная 25 м

КОЛИБРИ-25(24)-ПЛЮСТо же назначение и дальность 1–25 м, без встроенного звукового оповещателя и регулятора чувствительности.

Длина зоны обнаружения

минимальная 1 м, максимальная 25 м

Как это работает и подключается

Радиоволновый доплеровский извещатель: тревога — при пересечении зоны обнаружения нарушителем (масса не менее 50 кг, рост не менее 165 см) со скоростью 0,3–5 м/с «в рост» или «согнувшись» с вероятностью не менее 0,98, а также при снятии крышки корпуса.
Формирует извещение о неисправности (не о тревоге) при открытой крышке дольше 30 мин, при питании ниже (8,5 ± 0,5) В или выше (38 ± 0,5) В, а также при пропадании питания.
Рабочая частота — 24,05…24,25 ГГц. Время технической готовности после подачи питания — не более 20 с, длительность извещения о тревоге — не менее 2 с, восстановление — не более 10 с.
«КОЛИБРИ-15(24)» и «КОЛИБРИ-25(24)» имеют встроенный звуковой оповещатель и регулятор чувствительности; в версиях «-ПЛЮС» этих функций нет.

Монтаж

Только для закрытых помещений; кронштейн позволяет поворачивать корпус в горизонтальной и вертикальной плоскостях на 25°.
«КОЛИБРИ-15(24)» и «-ПЛЮС» — для защиты объёма помещения или вертикальной плоскости (вдоль стен с окнами и дверьми); «КОЛИБРИ-25(24)» и «-ПЛЮС» — для протяжённых коридоров.
Диапазон рабочих температур — от минус 40 до плюс 60 °C, степень защиты IP54.

Примеры

Объём склада/ангара

Допускает маскировку радиопрозрачными материалами (ткани, древесные плиты) и работу при интенсивной вентиляции.

Протяжённый коридор

КОЛИБРИ-25(24) и КОЛИБРИ-25(24)-ПЛЮС предназначены именно для охраны протяжённых коридоров, а не только объёма помещения.

Частые вопросы

В чём разница между обычной версией и «-ПЛЮС»?

«-ПЛЮС» не имеет встроенного звукового оповещателя и регулятора чувствительности, которые есть у «КОЛИБРИ-15(24)» и «КОЛИБРИ-25(24)»; дальность действия у пары 15(24)/15(24)-ПЛЮС и 25(24)/25(24)-ПЛЮС одинакова.

Можно ли ставить КОЛИБРИ на улице?

Нет, извещатель предназначен для эксплуатации в закрытых помещениях.

Нюансы и грабли

Не выдаёт тревогу при движении нарушителя от границы зоны к извещателю ближе 0,2 м — учитывайте при выборе точки установки относительно вероятного маршрута.
Извещение о неисправности (не тревога!) формируется при выходе напряжения питания за пределы 8,5–38 В — проверяйте питание при подобной индикации, прежде чем искать неисправность самого извещателя.
Радиопрозрачные перегородки (ткани, древесные плиты) извещатель «видит» насквозь — учитывать при разметке зоны обнаружения, чтобы не захватить соседнее помещение.

Документация

Фортеза (ООО «Охранная техника») — КОЛИБРИ, руководство по эксплуатации ФРСБ.425143.002РЭ
Фортеза — КОЛИБРИ, паспорт ФРСБ.425143.002ПС
