Фортеза · настенный кронштейн для охранных извещателей
КРОНШТЕЙН-120 / КРОНШТЕЙН-120М — настенный кронштейн для крепления извещателя на ограждении
Короткий кронштейн с выносом 120 мм от ограждения или стены до центра извещателя. Для блоков, излучающих перпендикулярно опорной поверхности или под углом в пределах 90±40°.
Модели семейства
КРОНШТЕЙН-120 (ЮКСО 02.07.000)Крепится к вертикальной поверхности четырьмя шурупами М4×30; в комплекте болт, гайка и шайба М6 для соединения с кронштейном извещателя.
| Вынос до центра извещателя | 120 мм |
| Крепление к стене | 4 шурупа М4×30 (не входят в комплект) |
| Комплект | кронштейн, болт М6×30, гайка М6, шайба 6 |

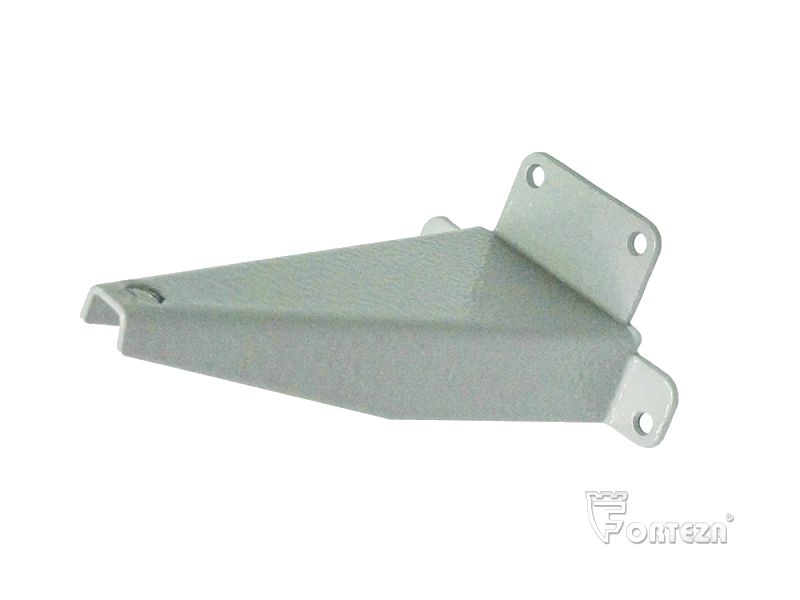

КРОНШТЕЙН-120М (ФРСБ.301569.006)Паспорт называет извещатели «ФОРТЕЗА-М50», «ФОРТЕЗА-М100», «ФОРТЕЗА-М200» и аналогичные.
| Вынос до центра извещателя | 120 мм |
| Крепление к стене | 4 шурупа М4×30 (не входят в комплект) |
| Срок службы | 8 лет, в том числе хранение 3 года |
| Гарантия | три года со дня продажи |
Как это работает и подключается
- Кронштейн применяют, если направление излучения блока перпендикулярно плоскости опорной поверхности или лежит в пределах угла 90±40°.
- Вынос от ограждения или стены до центра извещателя — 120 мм.
Монтаж
- Кронштейн крепить к вертикальной поверхности четырьмя шурупами М4×30 мм (в комплект поставки не входят).
- У КРОНШТЕЙНА-120 кронштейн извещателя (в комплект не входит) соединяется с ним болтом М6×30 с гайкой и шайбой из комплекта.
Примеры
Извещатель на заборе
Блок ставится на ограждение или стену, расположенную перпендикулярно оси зоны обнаружения.
Частые вопросы
Чем 120 отличается от 120М?
Вынос у обоих 120 мм; 120М описан в паспорте с указанием извещателей серии «ФОРТЕЗА-М» и аналогичных, у 120 в комплекте есть болт, гайка и шайба М6.
Нюансы и грабли
- Шурупы М4×30 в комплект не входят — закупить заранее.
- Кронштейн — только для перпендикулярного излучения (90±40°); для других направлений нужен другой кронштейн.
- Гарантия не распространяется на изделия с механическими повреждениями.
Документация
- Фортеза (ООО «Охранная техника») — паспорт КРОНШТЕЙН-120 ЮКСО 02.07.000 ПС
- Фортеза — паспорт КРОНШТЕЙН-120М ФРСБ.301569.006ПС
