КУПОЛ-20 / КУПОЛ-20В — радиоволновый извещатель для охраны огороженной площадки или ангара

Блоки ПРД и ПРМ внутри огороженной площадки на 868,95 МГц; один блок контроля собирает до 14 участков (у «В» для зоны Ех — до 4). Настройка с планшета по USB или Bluetooth.

Модели семейства

КУПОЛ-20 (ФРСБ.425142.009-01)Для открытых площадок за сетчатым или железобетонным ограждением и металлических ангаров; до 14 участков (8 ПРД и 7 ПРМ) на одном блоке контроля.

Участков охраны	до 14
Размер участка	длина 2…20 м, ширина 2…10 м
Частота / мощность	868,95 ± 0,25 МГц / не более 0,001 Вт
Питание	постоянный ток 24 В (допуск +6/−4 В)
Потребляемая мощность	не более 6 Вт (14 участков)
Реле	не более 0,1 А, не более 50 В, 105 ± 5 Ом
Рабочие температуры	от минус 55 до плюс 65 °С
Степень защиты	IP55

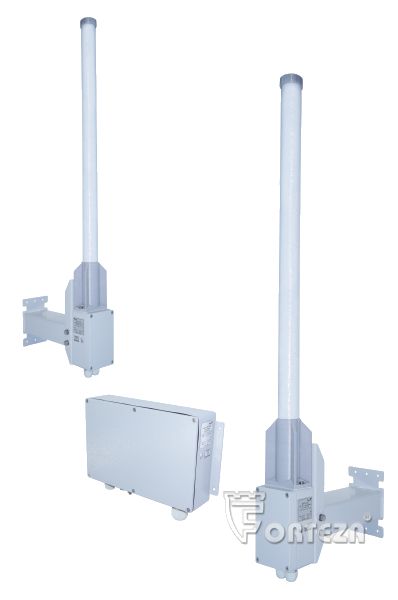

КУПОЛ-20В (ФРСБ.425142.009)Взрывозащищённое исполнение: блоки ПРД и ПРМ (1Ex ib IIB T6 Gb X) во взрывоопасной зоне классов 1 и 2, блок контроля с барьером искробезопасности БИ-RS485/485i-ГР9 — вне зоны. До 4 участков (три ПРД и два ПРМ).

Участков охраны	до 4
Питание	24 ± 6 В постоянного тока
Потребляемая мощность	не более 4 Вт (четыре участка)
Соединительный кабель	КВВГ 5х0,75, максимальная длина 200 м

Как это работает и подключается

Тревога: человек 50…70 кг и 165…180 см, скорость 0,2…5 м/с (у «В» — до 6 м/с), «в рост» или «согнувшись», вероятность не менее 0,98; неравномерное движение 0,5…1 м/с в течение (2 ± 1) с и остановка на (4 ± 1) с; маскирование; сигнал ДК; подключение УНИ; пропажа питания; обрыв или замыкание линий.
Неисправность на клеммах «НЗ»: напряжение в линии между блоком и БК ниже 7 В или пропало, вскрыт корпус ПРМ или ПРД, несанкционированно изменено число ПРМ. Вскрытие корпуса БК — на клеммах «БЛ» и при отсутствии питания.
Тревожное извещение — размыкание «сухих» контактов реле в БК и по RS-485; длительность не менее 3 с, восстановление не более 10 с, готовность после подачи питания не более 30 с.
Не реагирует на дождь и снег до 40 мм/час, иней и гололёд до 5 мм, ветер до 30 м/с без колебаний заграждения, ЛЭП до 500 кВ на расстоянии не менее 30 м, движение транспорта дальше 20 м от границы зоны, траву до 0,5 м, перепады высот до 0,3 м и мелкую цель до 0,2 м на расстоянии от блоков не менее 0,5 м.
Сигнал ДК: напряжение 5…30 В относительно минуса питания, ток не более 2 мА, длительность 0,4…2 с. Наработка не менее 30000 часов, срок службы не менее 8 лет. Масса: ПРД и ПРМ по 1,5 кг, БК 1,4 кг, КМЧ 2 кг.

Монтаж

Ограждение высотой не менее 2,2 м; ячейка сетки не более 150х150 мм или 50х260 мм. Расстояние от ограждения до антенн блоков — 0,2…1,2 м.
Площадка: трава не выше 0,5 м, снег не выше 0,7 м, уклон не более 30°; без кустов, деревьев, качающихся и перемещающихся предметов; неподвижные металлоконструкции не более 10 % объёма (для одного участка) и не ближе 1,5 м от антенн; животные массой более 5 кг не допускаются.
Блоки ставят на круглые опоры («ОПОРА-2», грунт, бетон, песчано-гравийная подсыпка) или на квадратные столбы ограждения 60х60 или 80х80 мм; БК закрепить на ограждении у калитки стяжками из комплекта. Соединительный кабель лучше проложить в траншее с выходом внутри опор до бетонирования.
КУПОЛ-20: соединительный кабель FTP-4P-CAT.5e (24 AWG), максимум 600 м при питании двумя парами (плюс и минус — по две пары, «А» и «В» — отдельной парой). КУПОЛ-20В: КВВГ 5х0,75, до 200 м.
Регистрация: с завода ПРМ идут с нулевым номером. Подключать блоки по очереди (питание выключить, открыть крышку ПРМ, подключить, включить), в приложении «KUPOL-20V» (USB или Bluetooth, имя «FZ_KP») зарегистрировать участки «1-2», «3-4» … «13-14», затем взять под охрану нужные участки.
Настройка: уровень сигнала на входе ПРМ должен быть 20…88 % («зелёная зона»), пороги — 16, набор преодолений — 6; проверить прохождением 2 м со скоростью 0,5 м/с, при отсутствии тревоги снижать пороги постепенно.

Примеры

Огороженная площадка

Открытая площадка с металлическим (сетчатым) или железобетонным ограждением, а также металлический ангар: человек «в рост» или «согнувшись» внутри площадки.

Взрывоопасная площадка

Исполнение «В» для открытой площадки в зоне Ех; БК с барьером остаётся вне взрывоопасной зоны.

Частые вопросы

Сколько участков?

У КУПОЛ-20 до 14 (восемь ПРД и семь ПРМ), у КУПОЛ-20В до четырёх (три ПРД и два ПРМ).

Нужна ли регистрация радиоизлучения?

По РЭ извещатель работает в полосе 868,7…869,2 МГц с мощностью не более 25 мВт и в радиочастотных органах регистрации не подлежит.

Как настраивать?

Устройством настройки «УНИ» или планшетом по USB (кабель A-B и переходник OTG) либо по Bluetooth, приложение «KUPOL-20V».

Нюансы и грабли

Два и более извещателя на одной общей огороженной площадке эксплуатировать нельзя; нужно добавить участки в состав одного извещателя.
Незадействованный участок ставить под охрану не допускается.
Нельзя использовать в линии ПРМ с одинаковыми номерами (в том числе нулевыми): приложение теряет связь с БК. При повторном применении блоков сначала стереть номера.
Нестандартные условия — иначе будут ложные тревоги: вибрации и колебания ограждения более 2 см, ячейка сетки больше нормы («выползание» зоны за ограждение), металлоконструкции у антенн, высокая трава, снег выше 0,7 м.
Установку и обслуживание во время грозы вести нельзя. Если опоры на площадке поставить нельзя, блоки допускается вешать на столбы ограждения, но пригодность определяется опытным путём.
В «В»-исполнении барьер искробезопасности в БК устанавливается вне взрывоопасной зоны, цепи ПРД и ПРМ — искробезопасные (маркировка «Искробезопасные цепи»).
