ЛИАНА — вибрационный кабельный извещатель на заграждении (в том числе «Универсал» с противоподкопом и «В» для зоны Ех)

Вибрационный кабельный извещатель на 4 канала: перелаз и разрушение заграждения; «Универсал» — ещё и подкоп. Исполнения Ethernet, Bluetooth, «А», «В» (зона Ех).

Модели семейства

ЛИАНА / -Ethernet / -Bluetooth (ФРСБ.425139.082, -01, -02)Базовый вариант; Ethernet и Bluetooth — встроенный интерфейс для настройки и передачи извещений.

Каналов ЧЭ	4
Длина ЧЭ на участок	до 250 м (до 500 м при укладке в 2 ряда или «волной»; защищаемая длина СЗ — не более половины длины ЧЭ)
Питание	9…36 В постоянного тока
Мощность	не более 1,3 Вт
Температуры	от минус 55 до плюс 65 °С
Защита БОС	IP65, IK07

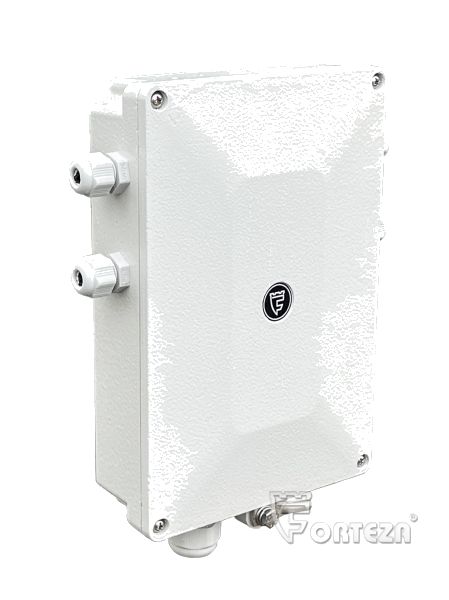

ЛИАНА-А (…-11)Расширенный температурный диапазон, питание 20…28 В, потребляет больше.

Питание	20…28 В постоянного тока
Мощность	не более 6,5 Вт
Температуры	от минус 60 до плюс 65 °С

ЛИАНА-Универсал (…-03; -А …-15; -Bluetooth …-16; -Ethernet …-17)Дополнительно обнаруживает подкоп бронированным чувствительным элементом ЧЭБ: вариант 1 — ЧЭБ прямо в грунте, вариант 2 — ЧЭБ на заграждении, заглублённом в грунт.

Длина ЧЭБ	до 200 м
Питание	9…36 В (у «-А» — 20…28 В)
Мощность	не более 1,3 Вт (у «-А» — не более 6,5 Вт)
Температуры	минус 55…плюс 65 °С (у «-А» — минус 60…плюс 65 °С)

ЛИАНА-В (ФРСБ.425139.082-18)Взрывозащищённое исполнение 2Ех ic IIB T6 Gc для зоны класса 2; питание через выносной барьер искробезопасности БИ-ИП24РМ+, устанавливаемый вне взрывоопасной зоны.

Питание	через БИ-ИП24РМ+ от источника постоянного тока 24 В (пульсации не более 0,02 В эфф.)
Мощность	не более 1,3 Вт
Длина ЧЭ на участок	до 250 м
Температуры	от минус 55 до плюс 65 °С

Как это работает и подключается

Принцип: БОС регистрирует и анализирует сигнал, возникающий в кабельном ЧЭ (ЧЭБ) при деформации или вибрации. Тревога — размыкание нормально замкнутых контактов реле по каждому из четырёх каналов отдельно, дублируется по RS-485 (Bluetooth, Ethernet в соответствующих исполнениях).
Тревога при перелазе человека массой от 50 кг без подручных средств (вероятность не менее 0,98), при частичном разрушении полотна с образованием лаза (не менее 0,95), при демонтаже ЧЭ, сигнале ДК, вскрытии БОС, изменении настроек и пропадании питания. Неисправность (обрыв или замыкание ЧЭ) — длительная тревога.
Не реагирует на одиночное мелкое животное размером с кошку, птиц размером с голубя, группу до 3 человек не ближе 1 м от СЗ, дождь до 20 мм/час, снег до 10 мм/час, ветер до 12 м/с (порывы до 20 м/с), снег глубиной до 1,5 м, траву до 1 м, ЛЭП до 500 кВ не ближе 30 м, поезд дальше 20 м от СЗ (100 м от ЧЭБ), одиночный автомобиль дальше 5 м от СЗ (25 м от ЧЭБ).
Реле: до 100 мА, до 100 В, не более 110 Ом; кнопка блокировки до 0,2 А и 80 В. Сигнал ДК — положительный импульс 9…36 В не менее 0,5 с, исправный извещатель отвечает тревогой по всем четырём каналам. Защита цепей от наводок до 900 В.
Готовность не более 30 с, длительность тревоги не менее 2 с, восстановление не более 10 с. Средняя наработка на ложную тревогу 3600 ч (для ЧЭ на СЗ из сварных металлических панелей), на отказ не менее 30000 ч, срок службы не менее 8 лет. Масса БОС не более 1,4 кг.

Монтаж

Требования к заграждению: полотно не деформируется более чем на 10 мм под ветром; никаких скрипов, щелчков, взаимных перемещений элементов; опоры с одинаковым шагом не дальше 3 м друг от друга, полотно натянуто без локальных провисаний; на козырьке из АКЛ каждый виток закреплён к натяжным тросам. Каждый ЧЭ ставится на СЗ одного типа.
Монтаж ЧЭ (ЧЭБ) при температуре не ниже минус 10 °С со стяжками нейлоновыми или КМЧ «Лиана-ЧЭ» и не ниже минус 20 °С со стальными стяжками. Кабель разматывать вращением катушки, не допуская рывков, натяжения, петель и перекручивания.
Крепление к полотну с шагом не более 30 см с натяжением, без провисов более 2 мм; допускаются небольшие петли на обходе опор. Оконечный элемент — направить вверх, чтобы не затекала влага. Если полотно стыковое и не выше 2,5 м, ЧЭ можно только на нижнем полотне; на горизонтальном стыке полотен ЧЭ располагать запрещено.
Заземление БОС: заземлитель — пруток или уголок, забитый на глубину не менее 1,5 м, провод сечением не менее 1,5 мм² (рекомендуется ПВ-1 2,5 мм²) по кратчайшему пути. К заземлителю извещателя нельзя подключать другие изделия и общий контур объекта.
Блоки грозозащиты «БГр-6», «БГр-6.1», «БГр-RS485», «БГр-4» рекомендуются при повышенной грозовой опасности и линиях длиннее 300 м; в цепь ЧЭ блоки грозозащиты подключать нельзя. Нечувствительный элемент — до 50 м, не более 4 вставок, суммарно до 50 м на канал.

Примеры

Сетчатое заграждение

Сварные панели из прутка диаметром 4…6 мм и сетка ССЦП; два ЧЭ — нижний на высоте примерно 0,8…1,5 м и верхний на 10…30 см ниже края полотна, либо верхний на козырьке.

Козырёк из АКЛ

ЧЭ крепится к натяжному тросу армированной колючей ленты; так же защищают перелаз через сплошные железобетонные и металлические заграждения, если оборудовать их козырьком.

Противоподкоп («Универсал»)

ЧЭБ укладывается в грунт или на заглублённое заграждение; движение людей допускается не ближе 1,5 м от ЧЭБ.

Частые вопросы

Чем «Универсал» отличается от базовой ЛИАНЫ?

Умеет обнаруживать подкоп: ЧЭБ — бронированный чувствительный элемент длиной до 200 м — укладывают в грунт или на заглублённое заграждение.

Чем «А» отличается от обычной?

Расширенный температурный диапазон (до минус 60 °С), питание 20…28 В и потребляемая мощность до 6,5 Вт вместо 1,3 Вт.

Как настраивается?

БОС имеет выход USB и клеммы RS-485; в комплекте — кабель USB A-B, адаптер USB-RS-485 «ФОРТ-МИ», ПО с сайта производителя, Windows не ниже версии 7.

Нюансы и грабли

ЧЭ после перекручивания частично теряет чувствительность и негоден для дальнейшего применения.
Нельзя подключать блоки грозозащиты в цепь ЧЭ; клемму заземления БОС нельзя подключать к контуру заземления объекта.
Монтаж, пусконаладку и обслуживание во время грозы запрещено вести; кабели разделывать и подключать при отключенном питании.
Тревоги от града, резкого фронта осадков, схода снега с крыш и деревьев, стоков воды, качающихся на полотне кабелей и предметов, вибрации от кустов и высокой травы у СЗ РЭ не считает ложными и неисправностью — это помеховые факторы.
Ложные срабатывания: люфтящее полотно, скрипящее крепление козырька, провисание, деревья, корни которых деформируют грунт, сезонные подвижки грунта.
Если поблизости много диких животных (лисы, шакалы), нижний ЧЭ ставят на высоте, недоступной для них.
Условия, не оговорённые в РЭ, проверяются опытной эксплуатацией.

Документация

Фортеза (ООО «Охранная техника») — РЭ «ЛИАНА» ФРСБ.425139.082РЭ (издание 2025, заводские номера от 4000)
Фортеза — РЭ «ЛИАНА-В» ФРСБ.425139.082-18РЭ и паспорт
Фортеза — предыдущие редакции РЭ и паспортов ЛИАНА (заводские номера до 2000, 2000-2999, 3000-3999), РЭ и паспорт ЛИАНА-Универсал (до 200) в папках forteza-liana и forteza-liana-universal
