Фортеза · обрывные извещатели (микропровод)

МОСКИТ / МОСКИТ-СТ — охранный извещатель обрывного типа на микропроводе

Блок обработки и катушка микропровода 1500 м: обрыв провода даёт тревогу. МОСКИТ — автономный, батарея 12 В; МОСКИТ-СТ — питание 9…30 В и реле. Зона до 500 м.

Модели семейства

МОСКИТ (ФРСБ.425112.004)Автономный: при обрыве микропровода — прерывистый звуковой сигнал (громкость переключается); при разряде батареи — непрерывный сигнал.

Длина микропровода в катушке	1500 ± 50 м
Питание	батарея ALKALINE 23А (N), 12 В
Ток в дежурном режиме	не более 0,045 мА
Работа без замены батареи	1…1,5 мес.
Рабочие температуры	−40…+65 °C (на батарею не распространяется)
Защита / размер / масса	IP44 / Ø55 х 63 мм / не более 0,25 кг

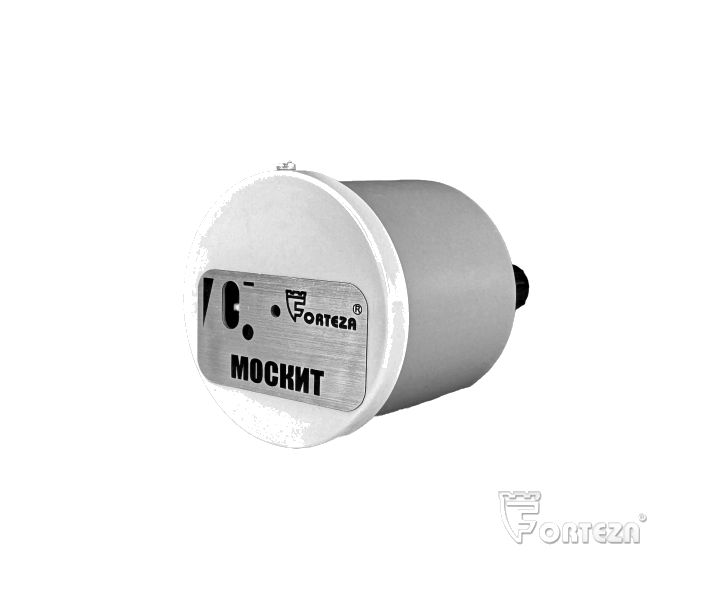

МОСКИТ-СТ (ФРСБ.425112.005)Стационарный: тревога — размыкание контактов выходного реле и светодиод на верхней крышке; крепится скобой, подключается розеткой РС-4 ТВ.

Длина микропровода в катушке	1500 ± 50 м
Питание	9…30 В постоянного тока (полярность значения не имеет)
Ток потребления	не более 0,009 А
Реле	не более 0,07 А, не более 50 В, не более 110 Ом
Рабочие температуры	−40…+65 °C
Защита / размер / масса	IP44 / 61 х 55 х 50,5 мм / не более 0,25 кг

Как это работает и подключается

Обрыв микропровода при движении нарушителя — тревога. Для замены штатной катушки при полной выработке есть отдельная КАТУШКА (микропровод ПЭВТЛ-2 0,1, запас не менее 1500 м, габариты 111 х 46 х 54 мм, масса не более 0,17 кг).
МОСКИТ: включение переключателем «Питание» (положение I) — исправный блок выдаёт прерывистый сигнал; в дежурном режиме после подключения микропровода звука быть не должно.
МОСКИТ-СТ: после подачи питания выходное реле замыкается — это признак взятия шлейфа на охрану.
Срок службы 8 лет (в том числе хранение 3 года в упаковке), гарантия 3 года с даты продажи.

Монтаж

Микропровод разматывают и закрепляют так, чтобы нарушитель при движении оборвал его с минимальным воздействием; длина охраняемой зоны до 500 м.
Концы микропровода — на винтовые клеммы блока обработки: ослабить клемму, сделать 1–2 оборота провода вокруг винта, затянуть с небольшим усилием — его должно хватить на перетирание изоляции без перекуса жилы.
МОСКИТ-СТ: распаять розетку РС-4 ТВ по рисунку паспорта (полярность значения не имеет), скобу установить в месте, защищённом от осадков, розетку вставить в вилку на верхней крышке, блок закрепить на скобе прижимом на корпусе.
Блок обработки разместить в удобном для наблюдения месте. Для снятия с охраны — выключить питание, отсоединить микропровод, убрать блок в подсумок.

Примеры

Периметр на неподготовленной местности

Малозаметный микропровод на высоте 0,2…0,4 м с фиксацией через 5–7 м за растительность и местные предметы, зона до 500 м.

Охрана грузов

Микропровод крепят непосредственно на предмет или груз, перемещение которого приведёт к обрыву. Также — оконные и дверные проёмы, заборы, стены.

Частые вопросы

Чем МОСКИТ отличается от МОСКИТ-СТ?

МОСКИТ автономный и подаёт звуковой сигнал (батарея 12 В), МОСКИТ-СТ питается от 9…30 В и выдаёт тревогу реле, светодиод на крышке.

Нужна ли отдельная катушка?

Только на замену: катушка со 1500 м входит в комплект, при выработке заказывается отдельное изделие КАТУШКА.

Нюансы и грабли

Слишком сильно зажатая клемма перекусывает жилу микропровода — сначала обороты, потом умеренная затяжка.
Непрерывный звуковой сигнал МОСКИТ означает разряд батареи; заменять: выключить питание, отвернуть стопорный винт, снять кожух, вставить батарею с соблюдением полярности.
После монтажа при необходимости подтянуть клеммы, иначе шлейф не встанет в норму.

Документация

Фортеза (ООО «Охранная техника») — паспорт МОСКИТ ФРСБ.425112.004ПС
Фортеза — паспорт МОСКИТ-СТ ФРСБ.425112.005ПС
Фортеза — этикетка КАТУШКА ФРСБ.425913.014ЭТ
