МОСКИТ-2 / МОСКИТ-2-РК — двухзонный переносной обрывной извещатель на аккумуляторе (РК — по радиоканалу на ПУЛЬТ-РК-8)

Две зоны по 500 м, микропровод 1500 м, тревога светом и звуком, питание от аккумулятора. Исполнение РК передаёт тревогу по радиоканалу на ПУЛЬТ-РК-8, дальность не менее 2500 м.

Модели семейства

МОСКИТ-2 (ФРСБ.425112.006)Автономный носимый: тревога на самом блоке — светодиодами и прерывистым звуком по каждой зоне отдельно; зарядка через Type-C.

Охраняемых зон	2, длина каждой не более 500 м
Питание	встроенный аккумулятор 3,7 В, 1000 мА·ч
Работа в дежурном режиме	не менее 30 сут (от минус 20 до плюс 60 °С)
Время заряда	не более 1,5 ч (5 В, 2 А, Type-C; зарядка не входит в комплект)
Готовность после включения	не более 5 с
Рабочие температуры / защита	от минус 40 до плюс 60 °С / IP55
Блок обработки	100×94×36 мм, не более 0,4 кг нетто

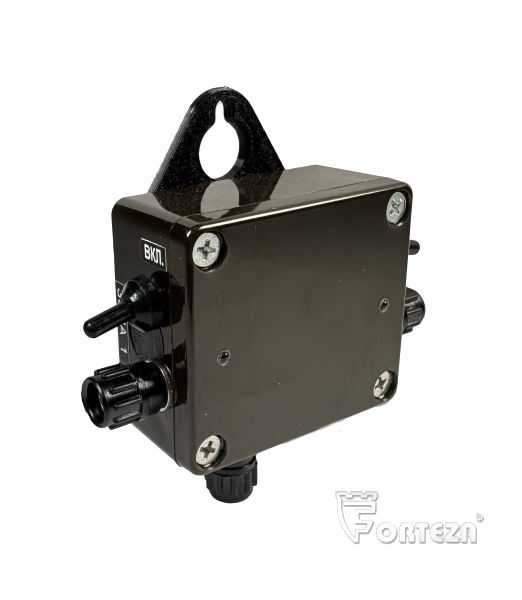

МОСКИТ-2-РК (ФРСБ.425112.006-01)Блок обработки с радиомодемом и ПУЛЬТ-РК-8 (868 МГц антенна «хлыст», внешняя антенна, светозвуковой оповещатель, кабель ПЦН, зарядка GS12). Один пульт принимает сигналы от 1 до 4 блоков обработки.

Дальность радиоканала на открытой местности	не менее 2500 м
Работа в дежурном режиме	не менее 15 суток (от минус 40 до плюс 60 °С)
Готовность после подачи питания	не более 6 мин
Время заряда	блок обработки не более 1,5 ч; ПУЛЬТ-РК-8 не более 8 ч
Блок обработки	не более 100 мм × 100 мм × 38 мм, не более 0,15 кг
ПУЛЬТ-РК-8	не более 185 мм × 107 мм × 45 мм, не более 1,6 кг
Защита блока обработки	IP55

Как это работает и подключается

Принцип: контроль замкнутой цепи через микропровод, подключенный к клеммам блока обработки. Включение питания ставит на охрану одну или две зоны; снятие с охраны — выключение питания (у МОСКИТ-2 тумблер зоны).
Тревога остаётся до снятия зоны с охраны (у РК — до сброса на ПУЛЬТЕ-РК-8). Разряд аккумулятора при напряжении ниже 3,3 В: длинный звуковой сигнал и светодиоды обеих зон, повтор каждые 30 мин; после этого не менее 3 суток работы (у РК — не менее 8 часов).
При разряде до 3,1 В МОСКИТ-2 сам отключается, чтобы не получить глубокий разряд.
Микропровод ПЭВТЛ-2 диаметром 0,1 мм, 1500 м (допуск +50 м); катушка стойкая к воде. Наработка на отказ не менее 30000 ч, срок службы не менее 5 лет.
ПУЛЬТ-РК-8: служебные сообщения каждые две минуты для контроля связи; «ПОТЕРЯ СВЯЗИ» и «РАЗРЯД» отображаются по конкретному блоку.

Монтаж

Микропровод закрепить на высоте 0,2…0,4 м с шагом 5…7 м, используя растительность и местные предметы; охраняемая зона до 500 м на каждую зону.
МОСКИТ-2-РК: блок обработки ставить вертикально в скрытом месте с хорошими условиями для радиосвязи; на ПУЛЬТ-РК-8 поставить антенну, включить, взять участки кнопками «1»–«8» (через 1–6 минут индикаторы должны включиться постоянно, загорится «НОРМА»).
ПУЛЬТ-РК-8 на посту: штатная антенна «хлыст» вертикально — до 300 м в промышленной застройке и до 1500 м на открытой местности; при потере связи — выносная антенна как можно выше на металлическом основании. Заявленная дальность: 1000 м в застройке с антенной на 2 м, 2500 м на открытой местности с выносной антенной на 2 м.
Перед эксплуатацией — опытная эксплуатация 10…20 минут; при «ПОТЕРЯ СВЯЗИ» сместить пульт или блок на 1–2 м, убрать от металлоконструкций, силовых кабелей. Зарядка — при температуре от 0 до плюс 45 °С, перед зарядкой выдержать блок при этой температуре 2 ч.

Примеры

Временный периметр

Носимый комплект для установки на неподготовленной в инженерном отношении местности; микропровод на высоте 0,2…0,4 м с шагом крепления 5…7 м.

Охрана груза

Микропровод крепят прямо на предмет или груз, перемещение которого приведёт к обрыву.

Пост охраны (РК)

ПУЛЬТ-РК-8 показывает тревогу по каждой зоне, имеет восемь каналов и разъём «ПЦН» для передачи на пульт; унифицирован с изделиями ФОРТЕЗА-32 и ПЛАТФОРМА.

Частые вопросы

Сколько блоков на один пульт?

ПУЛЬТ-РК-8 имеет восемь каналов, то есть принимает от 1 до 4 блоков обработки (по две зоны).

Чем МОСКИТ-2-РК отличается от МОСКИТ-2?

Передаёт тревожные и служебные сообщения по шифрованному радиоканалу на ПУЛЬТ-РК-8; питание LiPol 3,7 В, время дежурной работы не менее 15 суток против 30.

Нюансы и грабли

В одной зоне радиопокрытия уверенно работает только один ПУЛЬТ-РК-8: второй создаёт помехи.
Хранение аккумулятора в глубоком разряде выводит извещатель из строя; при хранении заряжать раз в 6 месяцев.
Разъём Type-C держать закрытым заглушкой — влага, пыль и грязь недопустимы; крышку блока при эксплуатации не снимать.
Блок не бросать: падения с высоты более 0,75 м в рабочем состоянии не допускаются; повреждённый корпус — не эксплуатировать.
Гарантийная наклейка: нарушение целостности снимает гарантию; гарантия не распространяется на встроенный аккумулятор.

Документация

Фортеза (ООО «Охранная техника») — паспорт МОСКИТ-2 ФРСБ.425112.006ПС
Фортеза — РЭ МОСКИТ-2-РК ФРСБ.425112.006-01РЭ и паспорт …ПС.txt
