ИО313-9 «ПАУК-В» и «ПАУК-ВГ» — вибрационный извещатель для решёток, листов и стен

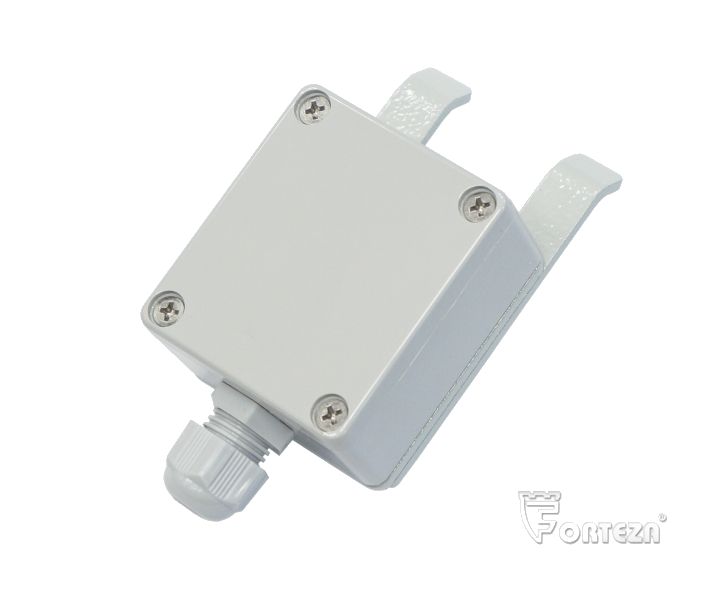

MEMS-акселерометр ловит перепиливание, сверление, удары и открывание решёток, листов, ограждений. Корпус из поликарбоната или алюминия; ПАУК-ВГ выдерживает погружение до 2 м.
Модели семейства
| Питание | постоянный ток от 6 до 30 В; не более 6 мА при 12 В |
| Чувствительность | амплитуда вибрации от 4 до 20 м/с2, рабочая частота 450 ± 80 Гц |
| Выход | реле с нормально замкнутыми контактами: до 0,1 А, до 60 В, замкнутые контакты не более 55 Ом |
| Степень защиты | IP65 |
| Габариты | не более 115 × 58 × 65 мм |
| Масса брутто | не более 0,4 кг |
| Гермоввод | PG9, кабель наружным диаметром от 4 до 8 мм |
| Питание | постоянный ток от 6 до 30 В; не более 6 мА при 12 В |
| Степень защиты | IP65 |
| Габариты | не более 115 × 58 × 65 мм |
| Масса брутто | не более 0,4 кг |
| Гермоввод | PG7, кабель наружным диаметром от 3 до 7 мм |
| Температура | от минус 45 до плюс 65 °С |
| Влажность | до 100 % при плюс 40 °С |
| Охраняемая конструкция | затапливаемые металлические решётки или листы площадью до 4 м2; окна при одном извещателе на два — не более 1 м2 каждое |
| Погружение | в воду до 2 м, длительно; установку и настройку делать в надводном положении |
| Степень защиты | IP67 |
| Корпус | алюминиевый сплав |
| Масса брутто | не более 0,7 кг |
| Кабель | в комплекте 3 м; красный «+», синий «-», жёлтые «НЗ», зелёный «ДК» |
| Питание | постоянный ток от 6 до 30 В; не более 6 мА при 12 В |
Как это работает и подключается
- Извещатель формирует тревогу при открывании дверей, решёток и калиток (смещение полотна более 0,1 м за 1 с), перепиливании, ударах, сверлении, вскрытии и демонтаже, снижении питания, а также по сигналу дистанционного контроля.
- Выход — реле с нормально замкнутыми контактами: тревога размыкает их. Есть кнопка вскрытия, срабатывает и при отключённом питании (контакты «БЛ» для отдельного шлейфа).
- После подачи питания около 60 с самоконтроля; тревога длится не менее 2 с, возврат в дежурный режим не более 5 с.
- Дистанционная проверка: подать от 6 до 30 В от ППК на цепь «ДК» относительно минуса питания — на время сигнала извещатель даёт тревогу.
Монтаж
- Решётку крепить скобой и двумя винтами М4 на трудно доступном элементе, как можно ближе к пересечению прутков; на металлический лист — саморезами по разметке; на бетон, кирпич, гипс — пластиковыми дюбелями диаметром 6 мм и саморезами диаметром 3,5 мм. Плотно прижать к поверхности.
- Провода через гермоввод на клеммы (до 2,5 мм2); для линий рекомендован кабель КСПВ 4×0,50. В сигнальную линию можно включить оконечный элемент — с завода стоит перемычка. Питание подключать выключенным.
- Настройка: регулятор чувствительности до упора в «-», подать питание, дождаться погасания светодиода ТРЕВОГА. Для решётки — ножовочным полотном по элементу решётки в самом дальнем месте, тревогу видно по светодиоду. Для стен и листов установить джампер ВП, светодиод при этом не работает — бить молотком по ограждению с периодом около 1 с в самом дальнем месте и смотреть тревогу на ППК.
- Если тревога не устойчива, повернуть регулятор по часовой стрелке и повторить. При избыточной чувствительности на поверхностях снять перемычку ВП. Закрыть крышку всеми винтами: контакты кнопки вскрытия замкнутся.
- ПАУК-ВГ: кабель в гофротрубе, трубу закрепить на гермовводе термоусадкой (нужна газовая горелка или термофен), кабель на решётке — стяжками, в коробку распределительную.
Примеры
Один извещатель на решётку из прутка диаметром от 8 до 24 мм; допускается один извещатель на два окна: расстояние между окнами не более 0,5 м, окна одинаковые, не более 3 м2 каждое, извещатель на середине стального прутка диаметром от 15 до 24 мм.
Лист площадью до 10 м2, бетон и гипс до 10 м2 (монолит), кирпич до 4 м2. Для стен и строительных конструкций ставится джампер ВП.
Исполнение ПАУК-ВГ на наименее затапливаемом элементе, кабель ведётся в гофротрубе.
Частые вопросы
Чем ПАУК-В отличается от ПАУК-ВГ?
ВГ герметичен (IP67, погружение до 2 м), поставляется с кабелем 3 м, охраняет листы и решётки до 4 м2; ПАУК-В — IP65, листы и решётки до 10 м2.
Как часто обслуживать?
Раз в месяц — проверка работоспособности и внешний осмотр; раз в год — проверка электрических соединений и питающего напряжения.
Как проверить работоспособность издалека?
Подать на цепь «ДК» напряжение от 6 до 30 В с ППК: пока подаётся сигнал, извещатель формирует тревогу.
Какая наработка и срок службы?
Средняя наработка на отказ не менее 60000 ч, средний срок службы не менее 8 лет.
Нюансы и грабли
- Установка в углу решётки, листа, кирпичной или бетонной поверхности снижает чувствительность; для регистрации открывания ставить дальше от петель.
- Работа строительных механизмов и производств ближе 10 м, поезда ближе 10 м, автомобили ближе 1 м, а также раскачивание слабой конструкции дают ложные тревоги.
- Чувствительность к открыванию дверей, окон и решёток постоянная и от регулятора не зависит.
- Нельзя монтировать, настраивать и обслуживать во время грозы; обслуживание при температуре ниже минус 5 °С и в дождь или снег не рекомендуется.
- Металлический корпус: при снятии крышки сохранить винты. Для горизонтальных конструкций на открытом воздухе паспорт требует ПАУК-ВГ, а не ПАУК-В.
Документация
- Фортеза (ООО «Охранная техника») — паспорт ИО313-9 «ПАУК-В» (металл) ФРСБ.425132.033ПС и (пластик) ФРСБ.425132.033-03ПС, РЭ ФРСБ.425132.033-05РЭ (2026) ..._(пластик)_...
- Фортеза — паспорт ПАУК-ВГ ФРСБ.425132.033-01ПС
