Фортеза · быстроразвёртываемые комплекты автономной охраны периметра

ПЛАТФОРМА — комплект автономной сигнализации: стойки-терминалы на солнечных панелях и радиопульт

Треноги-стойки с блоком питания и радиомодемом под ваши извещатели с сухим контактом: рубеж ставится вдвоём без кабеля к посту. Тревоги принимает ПУЛЬТ-РК на 8 или 32 участка.

Модели семейства

ПЛАТФОРМА с ПУЛЬТ-РК-32 (ФРСБ.425142.011)От 9 до 32 участков охраны: 16 стоек-терминалов ПРМ по два фланга на один пульт.

Радиоканал	звезда, диапазон 868,7…869,2 МГц, шифрованный; до трёх комплектов в одной зоне на разных каналах
Дальность до самой дальней стойки	не менее 3000 м на открытой местности; до 1000 м в промышленной застройке (модуль на опоре 3 м)
Пульт	265х214х119 мм, 32 индикатора и 32 кнопки участков; МОДУЛЬ-РК 50х44х127 мм
Работа пульта от АКБ	не менее 40 суток
Заряд пульта	адаптер GS25, 4 А при 5 В, до 15 ч
Интеграция	Bluetooth в радиусе 5 м с модулями «ФОРТЕЗА-32-МИ» (сухие контакты, RS-485) и «ФОРТЕЗА-32-МП» (ПК)

ПЛАТФОРМА с ПУЛЬТ-РК-8 (ФРСБ.425684.006)До 8 участков: 4 стойки ПРМ по два фланга. Выход на ПЦН и светозвуковой оповещатель.

Дальность до самой дальней стойки	не менее 2500 м на открытой местности; до 1000 м в застройке (антенна на высоте 2 м)
Пульт	185х107х45 мм, 8 индикаторов и 8 кнопок участков; штатная антенна 868 МГц «хлыст» 40 см, выносная антенна в комплекте
Работа пульта от АКБ	не менее 10 суток
Заряд пульта	адаптер GS12, 2 А при 5 В, до 6 ч
Выход на ПЦН	оптореле: напряжение до 30 В, ток до 0,1 А, сопротивление 100 Ом; разъём «ОЗ/ОС» под светозвуковой оповещатель

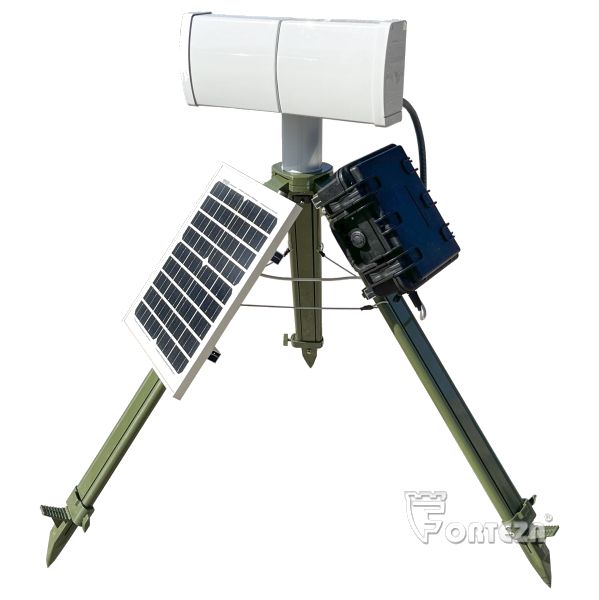

Стойка-терминал ПРМ / ПРДТренога с цилиндром Ø76 мм для блоков извещателей, блок автономного питания (БПА) в кейсе, панель солнечная. ПРМ — с радиомодемом, ПРД — только питание передатчика.

Высота установки извещателей	от 0,8 до 1,4 м
Питание БПА	12 В; панель 18 В / 0,8 А; ток нагрузки не более 200 мА
АКБ SLA GEL	14 А·ч при плюс 20 °С, 7 А·ч при минус 20…минус 40 °С; заряд 13,4…13,6 В, отсечка 11,6 В, отключение нагрузки 10,6 В
АКБ LiFePO4	16 А·ч при плюс 20 °С, 12 А·ч при минус 20…минус 40 °С; отсечка 12,6 В лето / 12,0 В зима
Автономность на нагрузку 60 мА	летом не ограничена (на прямом солнце), зимой минимум 5 суток без света
Извещатели	любые одно- и двухпозиционные с сухими нормально замкнутыми контактами (сопротивление до 200 Ом, размыкание не менее 300 мс)
Температура и защита	от минус 40 до плюс 50 °С; IP55
Масса	стойка 4,0 кг; БПА с SLA 5,0 кг, с LiFePO4 3,3 кг; панель 1,6 кг

Как это работает и подключается

Извещатель ставится на стойку и подключается к клеммам БПА; ПРМ по радиоканалу шлёт тревогу и служебные сообщения на пульт, ПРД питает передатчики двухпозиционных извещателей.
Пульт показывает тревогу (индикаторы «ТРЕВОГА» и номера участка, звук 0,5/0,5 с), «ПОТЕРЯ СВЯЗИ» и «РАЗРЯД ПРМ». Связь с каждой стойкой контролируется автоматически; потеря связи фиксируется через 4 минуты.
Участки ставятся на охрану и снимаются кнопками пульта; снятый участок не даёт тревог, не контролируется связь и разряд АКБ.

Монтаж

Развёртывание — вдвоём: план рубежа, стойки, блоки извещателей и кабели, настройка извещателей, постановка на охрану и контрольные пересечения.
Стойку ставить так, чтобы одна штанга смотрела строго на юг; на склоне выровнять штангами и вдавить наконечники в грунт. Панель солнечную — на южную штангу, кейс БПА — на правую штангу (глядя на юг).
Кабели извещателей — в герметичные вводы кейса, в гофротрубе. Без кнопки вскрытия в извещателе — перемычки на клеммы «БЛ» БПА ПРМ. АКБ подключать по полярности: индикатор «BAT» — серия частых миганий, затем раз в 2 с; иначе АКБ зарядить.
Выбор места: на высотах, не во впадинах; на поворотах — тупой угол и примерно равные смежные участки; на прямом солнце. Уклон участка для стоек не более 30°.
Пульт: включить, взять участки на охрану (для РК-32 через 4–10 минут, для РК-8 через 2–6 минут должны гореть постоянно и «НОРМА»), выполнить контрольные проходы «в рост» и «согнувшись» с паузой 10 с между участками.
Опытная эксплуатация 10–20 минут: если пульт даёт «ПОТЕРЯ СВЯЗИ» — отодвинуть пульт от металла и железобетона; вынести МОДУЛЬ-РК на КМЧ вверх (кабель РК 20 м) или подключить выносную антенну.

Примеры

Четыре участка «кольцом»

Четыре двухпозиционных извещателя «FMW-3»: стойки ПРМ и ПРД чередуются, на пульт идёт радиоканал.

Два участка «два веера»

Одна стойка и два блока «ЗЕБРА-30(5,8)-В» дают два участка.

Несколько независимых рубежей

Отдельные рубежи, разнесённые по местности, обслуживает один пульт; питание пульта включают после установки всех рубежей.

Частые вопросы

Какие извещатели подходят?

Любые охранные извещатели с сухим нормально замкнутым контактом (одно- и двухпозиционные) и креплением на круглую опору Ø76 мм. В примерах паспорта — «FMW-3» и «ЗЕБРА-30(5,8)-В»; дополнительно возможен обрывной «МОСКИТ-2-РК».

Чем ПУЛЬТ-РК-32 отличается от ПУЛЬТ-РК-8?

РК-32 — до 32 участков, Bluetooth к ПК и системам сбора; РК-8 — до 8 участков, выход на ПЦН и светозвуковой оповещатель.

Сколько служит комплект?

Наработка на отказ не менее 30000 ч, полный средний срок службы не менее 8 лет; средний срок сохраняемости комплекта 1 год.

Нюансы и грабли

Без прямого света АКБ не подзаряжается: в тени автономность ограничена ёмкостью, нужна сменная АКБ.
Разряд АКБ на стойке ПРД приводит к сигналу ДК на передатчик каждые десять минут, и смежные стойки ПРМ выдают «ТРЕВОГА» каждые десять минут — сначала проверять заряд ПРД. Ложные «нет тревоги» при пересечении бывают, если блок ПРМ ловит сигнал «чужого» ПРД: тогда меняют конфигурацию участков.
При новой или ремонтируемой стойке ПРМ ее данные надо занести в пульт приложением Android «Forteza32Test» и кабелем FTDI FT232 3,3V, иначе участок не появится.
Работы по развёртыванию и ТО нельзя вести в грозу; ТО ещё и в дождь и снег. Зарядные устройства с повреждённым шнуром или вилкой не использовать.
При длительном хранении АКБ составных частей комплекта нужно заряжать два раза в год; ресурс АКБ LiFePO4 — 8 лет, SLA GEL — 3 года.
Смазывать трущиеся поверхности стойки раз в полгода.

Документация

Фортеза (ООО «Охранная техника») — паспорт «ПЛАТФОРМА» ФРСБ.425142.011ПС и РЭ ФРСБ.425142.011РЭ
