РЕЛЬЕФ — проводноволновый извещатель периметра для сложного рельефа: до 250 м на участок

Два провода (верхний и нижний) образуют зону обнаружения: на заграждении козырьком или над землёй. Повороты до 90° и перепады высоты; исполнения до минус 60 °С и с интерфейсом RS-485.

Модели семейства

РЕЛЬЕФ (минус 50…плюс 80 °С) 4372-43071246-028Базовый: реле с нормально замкнутыми контактами, питание 10–30 В.

Длина линейной части	козырьком 25…250 м, приземный 25…200 м
Расстояние между проводами	козырьком 0,7…1,1 м, приземный 1,2…1,8 м
Вероятность обнаружения	не менее 0,98
Скорость преодоления	от 0,1 до 10 м/с
Питание и ток	от 10 до 30 В постоянного тока, не более 50 мА; ПРД питается по проводам линейной части от ПРМ
Выходное реле	до 50 В при токе до 0,1 А, замкнутые контакты (125±25) Ом; тревога 3…6 с
Температура и влажность	от минус 50 до плюс 80 °С; до 98 % при 35 °С; ветер до 20 м/с, порывы 30 м/с
Время готовности и восстановления	не более 60 с и не более 10 с
Масса извещателя	не более 2 кг
Срок службы и гарантия	8 лет; гарантия 18 месяцев

РЕЛЬЕФ (минус 60 °С) 4372-43071246-028-02Морозостойкое исполнение с внутренним автоматическим нагревателем.

Температура	от минус 60 до плюс 80 °С
Питание	(24 ± 4) В постоянного тока на ПРМ
Ток	не более 50 мА; при включённом нагревателе до 200 мА
Включение нагревателя	при понижении температуры до минус (40 ± 5) °С

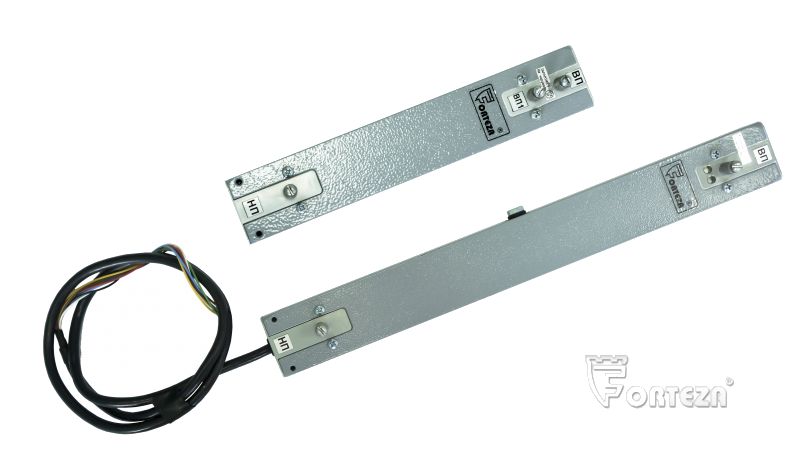

РЕЛЬЕФ интегрированный 4372-43071246-028-01Как базовый, плюс интерфейс RS-485 для работы в сигнализационном комплексе.

Интерфейс	RS-485 — для охранных систем, адаптированных под «РЕЛЬЕФ»; не более 31 извещателя на линии
Питание	от 10 до 30 В на ПРМ
Грозозащита	внешние блоки, например «БГр-485DIN»; в схеме также «БГр-2DIN» и блок питания «БПУ-24-0,5»
Выход	реле с нормально замкнутыми контактами и RS-485
Температура	от минус 50 до плюс 80 °С

Как это работает и подключается

Принцип: ПРМ и ПРД на концах рубежа, между ними два провода. Нарушитель меняет импульсный высокочастотный сигнал, ПРМ размыкает реле.
Сигнал НЕИСПРАВНОСТЬ (реле постоянно разомкнуто) — при обрыве или замыкании проводов, слишком слабом или слишком сильном сигнале, пропадании питания, включённой индикации на ПРМ.
Индикатор ПРМ включается подключением провода Р/О к «плюсу» питания: поочерёдно красный и синий — норма; синий постоянный — слабый сигнал; синий импульсный — избыточный; красный импульсный — обрыв; красный постоянный — замыкание проводов.
Дистанционный контроль: подать от 10 до 30 В на провод «ДК» на время от 3 до 10 с — после окончания извещатель даёт ТРЕВОГУ.

Монтаж

КМЧ-СТ1 (кронштейн с консолью 0,9 м, для козырька) или КМЧ-СТ2 (стойка 1,8 м, приземный вариант) — на расстоянии от 3 до 9 м; провод — полевой П-274М. Характеристики обеспечиваются только со штатными КМЧ.
Натяжение — минимальный провис; контроль нитью и линейкой в середине пролёта: не более 5 мм. Запас верхнего провода на консоли или блоки не наматывать; на поворотах и конечных консолях — оттяжки-противовесы.
ПРД и ПРМ — на кронштейнах у крайних консолей не далее 1 м; при приземной установке не ниже 1,2 м от земли. Рядом ставить два ПРМ или два ПРД; расстояние между блоками 0,2…0,3 м.
Заземлить каждый блок отдельным заземлителем (штырь не менее 1,5 м), провод сечением не менее 2,5 мм, кратчайшим путём. Не использовать нулевые шины и заземления электроустановок.
В месте ПРМ нужна коробка не менее чем на 9 контактов (например, Барьер-КР-М). На коротких участках верхний провод ПРД переключают на «ВП1».
Настройка: заглушку регулятора «Ч» открыть, в минимум («-»); режим настройки — провод Р/О на «минус» питания; контроль тревоги по сопротивлению между «НЗ» и «НЗ». Имитировать преодоление; порог 80…90 % от изменения аналогового сигнала. Колебания при отсутствии воздействия — не более 50 % порога.
Соединители линейной части (отдельно): RELIEF-CONNECT-1 неразъёмный (латунь, 3 винта М3х8) и RELIEF-CONNECT-2 разъёмный (два держателя, 5 винтов М4х8, крючок на втором держателе) для обрыва или временного прохода.

Примеры

Забор сложного профиля

Провода на диэлектрических консолях вдоль ограждения с поворотами и перепадами высоты; трава или снег до 1 м при приземной установке с верхним проводом на высоте 1,8 м.

Над забором козырьком

Линейная часть по верху заграждения; сигнал при перелазе между проводами.

Приземный вариант

КМЧ-СТ2 на грунте, нижний провод допустимо прикопать на глубину не более 0,1 м.

Частые вопросы

Работает ли извещатель по RS-485?

Только интегрированное исполнение (-01): до 31 извещателя на линии, вместе с системой, адаптированной под «РЕЛЬЕФ». Базовое и -02 — только реле.

Как часто обслуживать?

Два раза в год: при установлении устойчивых морозов (среднесуточная температура ниже минус 5 °С) и после таяния снега (выше 10 °С).

Что показывает дежурный ток передатчика?

Для исправного извещателя в дежурном режиме ток передатчика 4,5…9,0 мА, уровень — 2,0…3,0 В (по программе «Сигнал Рельеф»); ток ПРД по прибору 3…12 мА.

Нюансы и грабли

В зоне ближе 2 м не должно быть ветвей, ворот, калиток; трава выше 1,0 м и касание проводов дают ложные тревоги.
ЛЭП — не ближе 8 м, пересекать под углом около 90°. Мощные радиопередатчики и локаторы — только опытная эксплуатация.
Каждый поворот на 90° сокращает максимальную длину на 10…15 м; более четырёх поворотов не рекомендуется.
Неоднородное заграждение (кирпич и дерево, бетон и сетка) даёт завышенную чувствительность на части рубежа. Вдоль металлической сетки приземный вариант не ближе 2,5 м; проводящий предмет между проводами замыкает поле.
Нельзя рядом ПРМ и ПРД смежных участков — ложные срабатывания.
Подключение проводов и работы при неисправностях — при выключенном питании; в грозу и предгрозовую обстановку с извещателем не работать.
Базовое исполнение не предназначено для RS-485; интерфейс есть только у исполнения с индексом -01.
При избытке сигнала: увеличить длину, установить перемычку между «ВП» и «ВП1» или подключить верхний провод к «ВП1»; при слабом — уменьшить длину.
