РЕЛЬЕФ-2 — двухканальный проводноволновый извещатель: один ПРМ и два ПРД на два смежных участка

Два участка периметра одним ПРМ в месте стыка: два ПРД по краям, два независимых реле. Пластмассовый ПРМ на стену; участки до 250 м козырьком и до 200 м на земле. Есть исполнение с RS-485.

Модели семейства

РЕЛЬЕФ-2 4372-43071246-059Два канала с выходом на реле по каждому; в комплекте один ПРМ и два ПРД.

Длина линейной части канала	козырьком 25…250 м, приземный 25…200 м
Расстояние между проводами	козырьком 0,7…1,1 м, приземный 1,2…1,8 м
Вероятность обнаружения	не менее 0,98
Скорость преодоления	от 0,1 до 10 м/с
Питание и ток	от 10 до 30 В постоянного тока на ПРМ, не более 90 мА; ПРД питаются по проводам линейной части
Выходные реле	до 50 В при токе до 0,1 А, замкнутые контакты (125±25) Ом; тревога 3…6 с
Температура и влажность	от минус 50 до плюс 80 °С; до 98 % при 35 °С; ветер до 20 м/с, порывы до 30 м/с
Время готовности и восстановления	не более 60 с и не более 30 с
Масса извещателя	не более 2 кг
Срок службы и гарантия	8 лет; гарантия 18 месяцев

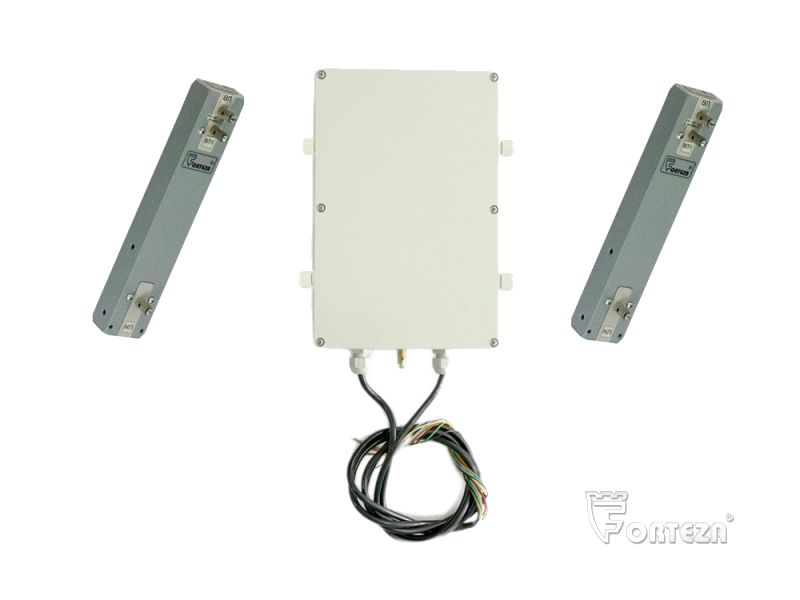

РЕЛЬЕФ-2 (интегрированный) с RS-485То же, плюс RS-485: работа в составе сигнализационного комплекса, адаптированного под «РЕЛЬЕФ».

Интерфейс	RS-485, провода «А» и «В» выходного кабеля ПРМ; не более 31 извещателя на линии
Питание и ток	от 10 до 30 В, не более 90 мА
Грозозащита	внешние блоки «БГр-485DIN», «БГр-2DIN» и блок питания «БПУ-24-0,5»
Выход	два реле с нормально замкнутыми контактами и RS-485
Температура	от минус 50 до плюс 80 °С

Как это работает и подключается

К ПРМ по проводным линейным частям подключены два ПРД. Тревога выдаётся отдельно по каждому каналу.
Каждый канал имеет своё реле, регулятор чувствительности «Чувст.1» / «Чувст.2» и двухцветный индикатор; режимы индикатора те же, что у РЕЛЬЕФ: красный/синий поочерёдно — норма.
Дистанционный контроль: подать от 10 до 30 В на провода «ДК1» и «ДК2» на время от 3 до 10 с — по окончании ТРЕВОГА по обоим каналам.
НЕИСПРАВНОСТЬ по каждому каналу — реле постоянно разомкнуто (обрыв, замыкание, слабый или избыточный сигнал, потеря питания, включённая индикация).

Монтаж

ПРМ — пластмассовый корпус на стене, кабельные вводы для проводов линейных частей; ВП1/НП1 — первый канал, ВП2/НП2 — второй. Разметка по рисунку 2.7 РЭ; заземлить отдельным заземлителем (штырь не менее 1,5 м).
Рядом с ПРМ нужна распределительная коробка не менее чем на 14 контактов (например, Барьер-КР); в примере — с блоком питания «БПУ-24-0,5».
ПРД на кронштейнах в конце рубежа не далее 1 м от крайней консоли, при приземном варианте не ниже 1,2 м; расстояние между блоками ПРД смежных рубежей 0,2…0,3 м; заземление у каждого ПРД своё.
Линейная часть: КМЧ-СТ1 или КМЧ-СТ2 через 3…9 м (как у РЕЛЬЕФ); провис не более 5 мм.
Настройка: Р/О на минус питания, «Чувст.1» и «Чувст.2» в минимум (против часовой), пауза 1…2 мин; затем по каналам поворачивать по часовой на одно деление до устойчивой ТРЕВОГИ; контроль по сопротивлению между «НЗ.1.1»/«НЗ.1.2» и «НЗ.2.1»/«НЗ.2.2». После настройки контрольная эксплуатация 3…5 дней.
На коротких участках верхний провод ПРД подключают к «ВП1» (пониженная мощность).

Примеры

Два смежных участка от одного ПРМ

ПРМ ставится на месте стыка участков на высоте не менее 1,5 м, ПРД — на противоположных концах.

Протяжённый рубеж

Несколько извещателей встык; рядом ставят два ПРД, нельзя ставить рядом ПРМ и ПРД смежных участков.

Частые вопросы

Чем РЕЛЬЕФ-2 отличается от РЕЛЬЕФ?

Два канала на один ПРМ (два ПРД вместо одного), пластмассовый ПРМ на стене, ток до 90 мА и время восстановления до 30 с. Длины и расстояния между проводами те же.

Как часто обслуживать?

Два раза в год: при устойчивых морозах (среднесуточная температура ниже минус 5 °С) и после таяния снега (выше 10 °С).

Работает ли по RS-485?

Только исполнение «интегрированный»: до 31 извещателя на линии.

Нюансы и грабли

Время восстановления после тревоги у РЕЛЬЕФ-2 — до 30 с, у одноканального РЕЛЬЕФ — до 10 с.
Рядом не ставить ПРМ и ПРД смежных участков — ложные срабатывания.
Сигнал оценивают программой «Сигнал Рельеф» по одному каналу: к компьютеру подключается только один выход RS-485 нужного канала.
Распределительная коробка нужна не менее чем на 14 контактов (у одноканального РЕЛЬЕФ — не менее 9): два выходных кабеля.
Базовое исполнение не предназначено для RS-485; в исполнении с RS-485 провода «А» и «В» выходного кабеля ПРМ надо изолировать, если интерфейс не используется.

Документация

Фортеза (ООО «Охранная техника») — РЭ РЕЛЬЕФ-2 4372-43071246-059 РЭ (2023) и интегрированный вариант ..._РЕЛЬЕФ-2_(интегрированный).txt; описание программы «Сигнал Рельеф»:
