Стойка ФОСФОР-С3 / ФОСФОР-С4 — крепление светильника на ограждение или стену

Труба диаметром 57 мм длиной 3 или 4 м с кронштейнами и скобами: светильник ФОСФОР-С крепится на опору ограждения или на стену и опускается вниз для обслуживания.

Модели семейства

Стойка «ФОСФОР-С3»Труба длиной 3 м.

Длина L	3 м
Масса	не более 10 кг
Труба	диаметром 57 мм
Комплект	труба 1 шт., кронштейн 2, скоба 2, болт М6х20 нерж. 4, болт М8х100 нерж. 4, гайка М8 нерж. 4, шайба 8 нерж. 8, паспорт
Срок службы	10 лет, включая хранение 3 года в упаковке
Гарантия	3 года на стойку, 1 год на лакокрасочное покрытие

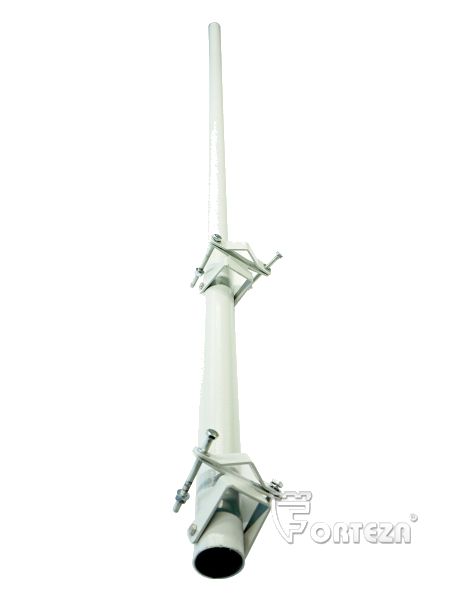

Стойка «ФОСФОР-С4»Труба длиной 4 м.

Длина L	4 м
Масса	не более 13 кг
Труба	диаметром 57 мм
Комплект	труба 1 шт., кронштейн 2, скоба 2, болт М6х20 нерж. 4, болт М8х100 нерж. 4, гайка М8 нерж. 4, шайба 8 нерж. 8, паспорт
Срок службы	10 лет, включая хранение 3 года в упаковке
Гарантия	3 года на стойку, 1 год на лакокрасочное покрытие

Как это работает и подключается

Стойка предназначена для крепления светодиодных светильников серии «ФОСФОР-С».
Светильник можно опустить вниз для монтажа или сервисного обслуживания — нижний кронштейн служит осью вращения.
Состоит из трубы диаметром 57 мм, скобы и кронштейна; у кронштейна и скобы две пары отверстий для крепления к опоре.

Монтаж

Внешняя пара отверстий — для опор круглого сечения диаметром от 57 до 85 мм и труб 60х60 или 80х80 мм.
Для опор диаметром менее 67 мм и труб 60х60 мм рекомендуется внутренняя пара отверстий кронштейна.
Соблюдать рекомендуемую высоту установки, указанную в паспорте на рисунке 1.

Примеры

Светильник на опоре ограждения

Стойка крепится на опору круглого сечения диаметром от 57 до 85 мм или на трубу квадратного сечения 60х60 либо 80х80 мм.

Светильник на стене

Стойка крепится к стене дюбелями и шурупами (в комплект не входят), скоба с болтами М8 и гайками не используется.

Частые вопросы

Чем отличаются С3 и С4?

Длиной трубы: 3 м (масса не более 10 кг) и 4 м (не более 13 кг). Комплектность одинаковая.

Для какого светильника?

Для светодиодных светильников серии «ФОСФОР-С».

Нюансы и грабли

Крепёж для стены (дюбели, шурупы) в комплект не входит.
Скобу с болтами М8 и гайками при креплении к стене не применять.
Гарантия на лакокрасочное покрытие короче, чем на стойку: 1 год против 3 лет, и не распространяется на изделия с механическими повреждениями.

Документация

Фортеза (ООО «Охранная техника») — паспорт Стойка «ФОСФОР-С» ФРСБ.301563.007ПС
