ТШУ — уличные термошкафы: утеплённые, с нагревателем (.Н, .НА) и с вентиляцией (.НВ)

Пылевлагозащищённые металлические термошкафы со съёмной монтажной панелью: на стену, опору или тумбу. Четыре серии: утеплённые ТШУ, с обогревом .Н и .НА, с обогревом и вентилятором .НВ.

Модели семейства

ТШУ — утеплённые (без обогрева)Металлический корпус с теплоизоляцией; от 380.1 до 1200.2, в том числе исполнения .ЦИНК.

Температура эксплуатации	от минус 60 до плюс 50 °С
Влажность	до 98 % при 35 °С
Степень защиты	IP66
Размер (ШхВхГ), мм	ТШУ-380.1 — 380х300х150; ТШУ-400.1 — 400х300х230; ТШУ-400.2 — 300х400х230; ТШУ-500.1 — 500х400х230; ТШУ-500.2 — 400х500х230; ТШУ-600.1 — 600х600х230; ТШУ-600.2 — 500х600х230; ТШУ-700.2 — 500х700х230; ТШУ-800.2 — 600х800х230; ТШУ-900.2 — 700х900х230; ТШУ-1000.2 — 700х1000х230; ТШУ-1100.2 — 900х1100х230; ТШУ-1200.2 — 800х1200х230
Монтажная панель, мм	от 320х240 (ТШУ-380.1) до 740х1140 (ТШУ-1200.2); например, ТШУ-500.2 — 340х440
Масса, не более	от 9 кг (ТШУ-380.1) до 52 кг (ТШУ-1200.2)
Ключи	1 шт.; 2 шт. для ТШУ-700.2, 800.2, 900.2, 1000.2, 1100.2, 1200.2

ТШУ.Н — с позисторным обогревателемОт ТШУ-400.1.Н до ТШУ-1200.2.Н (и .ЦИНК); обогреватель, термостат, автомат и розетка уже смонтированы на DIN-рейке панели.

Мощность обогревателя	ТШУ-400.1.Н и 400.2.Н — 30 (50) Вт; 500.1.Н и 500.2.Н — 150 Вт; 600.1.Н, 600.2.Н, 700.2.Н — 250 Вт; 800.2.Н, 900.2.Н, 1000.2.Н, 1100.2.Н, 1200.2.Н — 400 Вт
Температура внутри при минус 40 °С	400.1.Н и 400.2.Н — не ниже минус 10 °С; остальные — не ниже 0 °С
Температура внутри при минус 60 °С	400.1.Н и 400.2.Н — не ниже минус 30 °С; остальные — не ниже минус 20 °С
Регулировка включения обогревателя	от 0 до плюс 60 °С
Температура эксплуатации	от минус 60 до плюс 50 °С
Степень защиты	IP66
Схема	термостат NC 10 А 230 В, автомат ВА47-29 2Р (10 А или 16 А), клеммные колодки ЗНИ-2,5/4,0, розетка PAp10-3-ОП

ТШУ.НА — два обогревателяОт ТШУ-600.1.НА до ТШУ-1200.2.НА (и .ЦИНК): два обогревателя вместо одного; кнопка несанкционированного вскрытия — под заказ.

Нагреватели	по 2 шт.: 250 Вт (600.1.НА, 600.2.НА, 700.2.НА) или 400 Вт (800.2.НА и крупнее)
Температура внутри при минус 60 °С	1100.2.НА и 1200.2.НА — не ниже 0 °С; 600.1.НА—1000.2.НА — не ниже 10 °С
Регулировка включения обогревателя	от 0 до плюс 60 °С
Температура эксплуатации	от минус 60 до плюс 50 °С
Степень защиты	IP66
Схема	термостат К1 NC 10 А 230 В, обогреватели R1 и R2, автомат ВА47-29 2Р 16 А

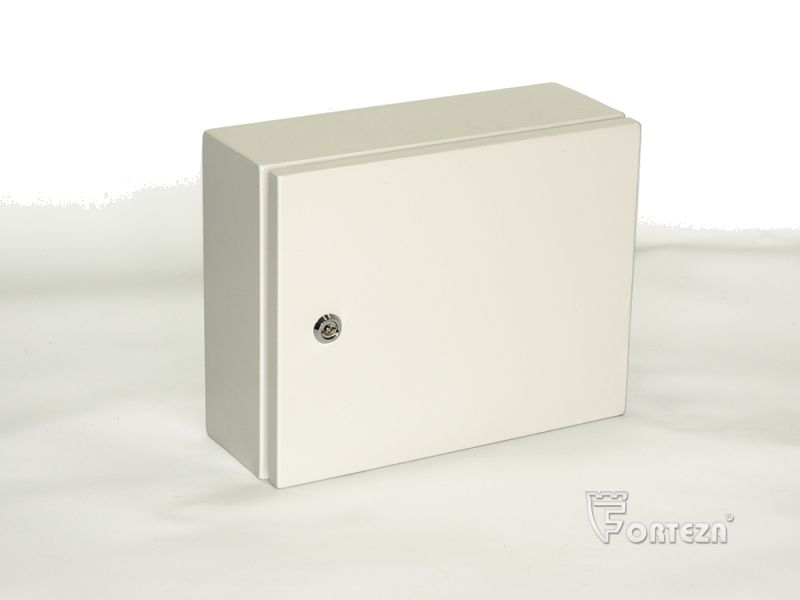

ТШУ.НВ — с нагревателем и вентиляторомОт ТШУ-500.2.НВ до ТШУ-1200.2.НВ (и .ЦИНК): зимой греет, при жаре включает вентилятор с выпускным фильтром.

Мощность обогревателя	ТШУ-500.2.НВ — 150 Вт; 600.1.НВ, 600.2.НВ, 700.2.НВ — 250 Вт; 800.2.НВ и крупнее — 400 Вт
Вентилятор	производительность 50 м3/час; включается термостатом К2 в диапазоне от 0 до плюс 50 °С
Регулировка включения обогревателя	от 0 до плюс 60 °С
Температура внутри	при минус 40 °С — не ниже 0 °С; при минус 60 °С — не ниже минус 20 °С
Температура эксплуатации	от минус 60 до плюс 50 °С
Степень защиты	IP55
Комплект	вентилятор, вентиляционная решётка с фильтром, 2 изолоновые вставки

Как это работает и подключается

Шкаф крепится на стену, на опору диаметром от 70 до 200 мм с помощью комплекта монтажных частей (КМЧ) или на металлическую тумбу на бетонном основании.
По заказу устанавливаются кнопка вскрытия, гермовводы разного диаметра, УЗО, блок грозозащиты БГр-2DIN, блок грозозащиты интерфейсных линий БГр-485DIN, источники питания.
Козырёк для защиты от перегрева корпуса в тёплое время и КМЧ на опору поставляются отдельно.

Монтаж

Распаковать, сверить комплект с разделом паспорта, открыть дверцу и вынуть монтажную панель.
Закрепить шкаф на стене через четыре отверстия в углах задней стенки, либо на опоре с КМЧ, либо на тумбе (для тумбы корпус делают сразу с нужными отверстиями).
Закрепить оборудование на монтажной панели, выполнить соединения и вернуть панель с оборудованием в шкаф.
Внешние сигнальные и силовые кабели провести через гермовводы фланш-панели и подключить.
Для серий .Н, .НА и .НВ установить температуру включения обогревателя; для .НВ ещё температуру включения вентилятора — паспорт рекомендует 0 °С для термостата К1 и 20–40 °С для термостата К2 в зависимости от оборудования.
Закрыть дверцу.

Примеры

Блок питания и ППК у периметра

Оборудование ставится на съёмную панель, кабели заводятся через гермовводы на фланш-панели, шкаф крепится на стену или опору.

Морозный объект

Серии .Н и .НА держат внутри не ниже 0 °С при минус 40 °С (крупные типоразмеры .Н); .НА добавляет второй обогреватель.

Жаркий летний период

Серия .НВ включает вентилятор при повышенной температуре; для любого ТШУ по отдельному заказу есть козырёк против перегрева корпуса.

Частые вопросы

Чем ТШУ.Н отличается от ТШУ.НВ?

ТШУ.Н греется позисторным обогревателем с термостатом. У ТШУ.НВ дополнительно есть вентилятор с фильтром для жары, степень защиты IP55 вместо IP66.

Можно ли поставить шкаф на столб?

Да, на опору диаметром от 70 до 200 мм через КМЧ (комплект монтажных частей, заказывается отдельно). Паспорт называет стандартной установкой крепление на стену.

Какой срок службы и гарантия?

Гарантия 3 года со дня продажи, средний срок службы 8 лет. Гарантия не распространяется на изделия с механическими повреждениями.

Какая температура эксплуатации?

От минус 60 до плюс 50 °С, влажность до 98 % при 35 °С.

Нюансы и грабли

Для .НВ в холодный период вместо фильтрующих элементов под вентиляционные решётки вентилятора и фильтра ставятся изолоновые вставки.
Серия .НВ имеет IP55, остальные серии — IP66: степень защиты у вентилируемого шкафа ниже.
КМЧ на опору и козырёк подбирают под типоразмер по таблице паспорта: например, для ТШУ-500.2 это КМЧ-400 и Козырёк-400, для ТШУ-1000.2 — КМЧ-700 и Козырёк-700.
Мощность обогревателя у 400.1.Н и 400.2.Н — всего 30 (50) Вт, и температура внутри при минус 60 °С у них не ниже минус 30 °С — заметно холоднее остальных типоразмеров.
В паспортах есть опечатки: у ТШУ-1100.2.Н монтажная панель дана 800х1040 (в остальных паспортах 840х1040); для ТШУ-900.2.Н габарит записан «700х900.230»; у вентилятора .НВ в таблице 50 м3/час, на схеме 55/43 куб.м/час — сверять по месту.
