ЗЕБРА — однопозиционный радиоволновый извещатель периметра
Один блок ПРМ-ПРД на опоре формирует объёмную зону из 12 поперечных подзон. Семейство: ЗЕБРА-30, 42, 60, 84 м; частоты 5,8, 9,2…9,6 и 24 ГГц; зона «объём», «штора» или «веер».
Модели семейства
ЗЕБРА-30Дальность 30 м, рабочая частота 9,2…9,6 ГГц; есть варианты «-А» (расширенный температурный диапазон) и «-Bluetooth» (настройка по Bluetooth).
| Дальность действия | максимальная 30 м (12 подзон по 2,5 м), минимальная 2,5 м |
| Зона обнаружения | высота 8 м, ширина 8 м |
| Рабочая частота | 9,2…9,6 ГГц |
| Питание | 10…30 В постоянного тока, потребляемая мощность не более 1 Вт |
| Диапазон температур | от минус 50 до плюс 80 °C (ЗЕБРА-30, ЗЕБРА-30-Bluetooth); от минус 60 до плюс 80 °C (ЗЕБРА-30-А) |
| Масса | не более 0,7 кг |
| Защита | IP55 |

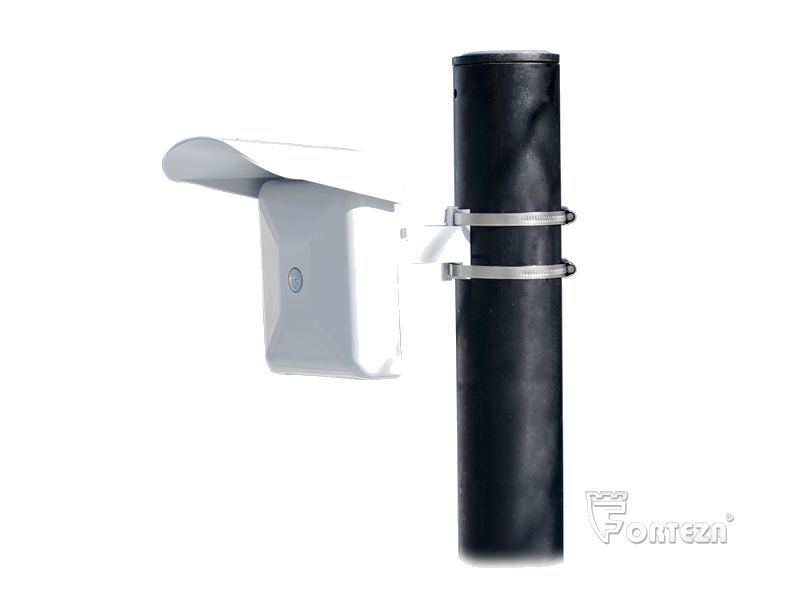

ЗЕБРА-42(24)Дальность 42 м, рабочая частота 24,05…24,25 ГГц; есть варианты «-А» и «-Bluetooth».
| Дальность действия | максимальная 42 м (12 подзон по 3,5 м), минимальная 3,5 м |
| Рабочая частота | 24,05…24,25 ГГц |
| Диапазон температур | от минус 40 до плюс 80 °C |
| Масса | не более 1,0 кг |
| Защита | IP55 |
ЗЕБРА-84(24)Дальность 84 м, рабочая частота 24,05…24,25 ГГц; есть варианты «-А» и «-Bluetooth».
| Дальность действия | максимальная 84 м (12 подзон по 7 м), минимальная 7 м |
| Зона обнаружения | высота 8 м, ширина 1 м |
| Рабочая частота | 24,05…24,25 ГГц |
| Диапазон температур | от минус 40 до плюс 80 °C |
| Масса | не более 1,0 кг |
| Защита | IP55 |

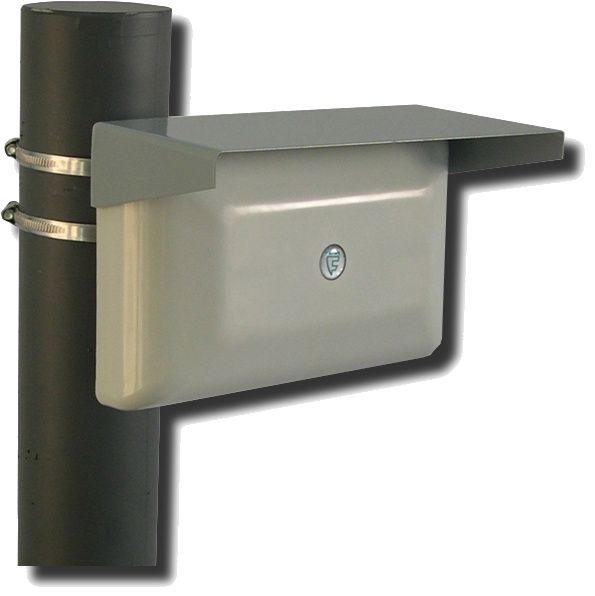

ЗЕБРА-60-О / 60-Ш / 60-В (9,2…9,6 ГГц), в том числе «-А», «-Bluetooth», 60-Ш-EthernetДальность 60 м (12 подзон по 5 м); форма зоны: «О» — объёмная, «Ш» — высокая узкая «штора», «В» — низкая широкая «веер».
| Дальность действия | максимальная 60 м, минимальная 5 м |
| Зона обнаружения ЗЕБРА-60-О | высота 15 м, ширина 15 м |
| Зона обнаружения ЗЕБРА-60-Ш | высота 25 м, ширина 4 м |
| Зона обнаружения ЗЕБРА-60-В | высота 4 м, ширина 25 м |
| Рабочая частота | от 9,2 до 9,6 ГГц, пять частотных литер L1…L5 |
| Питание | от 10 до 30 В, мощность не более 1 Вт; «-А» — от 20 до 28 В, ток не более 270 мА при 24 В |
| Рабочая температура | от минус 50 до плюс 80 °C; «-А» — от минус 60 до плюс 80 °C |
| Интерфейсы | USB, RS-485 (до 31 извещателя на линии); «-Bluetooth»; 60-Ш-Ethernet — по Ethernet |
| Масса | не более 1,5 кг |

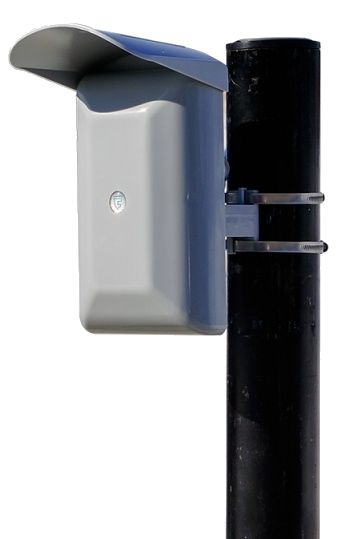

ЗЕБРА-60(24) и ЗЕБРА-60(24)-Ethernet (24 ГГц)Дальность 60 м на 24 ГГц: узкая зона высотой 8 м и шириной 1 м; исполнения «-А», «-Bluetooth», «-Ethernet».
| Дальность действия | максимальная 60 м, минимальная 5 м |
| Зона обнаружения | высота 8 м, ширина 1 м |
| Рабочая частота | от 24,05 до 24,25 ГГц |
| Питание | от 10 до 30 В, мощность не более 1,5 Вт; «-А» — от 20 до 28 В, ток не более 270 мА при 24 В |
| Рабочая температура | от минус 40 до плюс 80 °C; «-А» — от минус 60 до плюс 80 °C |
| Масса | не более 1,0 кг; ЗЕБРА-60(24)-Ethernet — не более 1,5 кг |
ЗЕБРА-30(24)-О / 30(24)-Ш / 30(24)-В (24 ГГц), «-А», «-Bluetooth», 30(24)-Ш-EthernetДальность 30 м (12 подзон по 2,5 м), три формы зоны на частоте 24 ГГц.
| Дальность действия | максимальная 30 м, минимальная 2,5 м |
| Зона обнаружения ЗЕБРА-30(24)-О | высота 8 м, ширина 12 м |
| Зона обнаружения ЗЕБРА-30(24)-Ш | высота 40 м, ширина 2 м |
| Зона обнаружения ЗЕБРА-30(24)-В | высота 2 м, ширина 40 м |
| Рабочая частота | от 24,05 до 24,25 ГГц |
| Питание | от 10 до 30 В, мощность не более 1,5 Вт; «-А» — от 20 до 28 В, ток не более 270 мА при 24 В |
| Рабочая температура | от минус 40 до плюс 80 °C; «-А» — от минус 60 до плюс 80 °C |
| Масса | не более 0,7 кг |
ЗЕБРА-30(5,8)-О / 30(5,8)-В / 30(5,8)-Ш (5,8 ГГц), «-А», 30(5,8)-О-Ethernet, 30(5,8)-Ш-EthernetДальность 30 м на частоте 5,725…5,875 ГГц; настройка — программой «Config Zebra FM Series» или FM UNI.
| Дальность действия | максимальная 30 м, минимальная 2,5 м |
| Зона обнаружения ЗЕБРА-30(5,8)-О | высота 20 м, ширина 8 м |
| Зона обнаружения ЗЕБРА-30(5,8)-В | высота 8 м, ширина 20 м |
| Зона обнаружения ЗЕБРА-30(5,8)-Ш | высота 24 м, ширина 2 м |
| Рабочая частота | от 5,725 до 5,875 ГГц |
| Питание | от 10 до 30 В, мощность не более 1 Вт; «-А» — от 20 до 28 В, ток не более 270 мА при 24 В |
| Рабочая температура | от минус 50 до плюс 80 °C; «-А» — от минус 60 до плюс 80 °C; настройка по Bluetooth — от минус 40 до плюс 75 °C |
| Масса | не более 1,0 кг (О, В); 1,5 кг (Ш) |
ЗЕБРА-42(5,8)-Ш / 42(5,8)-В (5,8 ГГц), «-А», 42(5,8)-Ш-EthernetДальность 42 м (12 подзон по 3,5 м) на 5,8 ГГц; всего три частотные литеры L1…L3.
| Дальность действия | максимальная 42 м, минимальная 3,5 м |
| Зона обнаружения ЗЕБРА-42(5,8)-Ш | высота 24 м, ширина 3 м |
| Зона обнаружения ЗЕБРА-42(5,8)-В | высота 3 м, ширина 24 м |
| Рабочая частота | от 5,725 до 5,875 ГГц, литеры L1, L2, L3 |
| Питание | от 10 до 30 В, мощность не более 0,48 Вт; «-А» — от 20 до 28 В, мощность не более 6,5 Вт при 24 В и 8,5 Вт при 28 В |
| Рабочая температура | от минус 50 до плюс 80 °C; «-А» — от минус 60 до плюс 80 °C |
| Масса | не более 1,5 кг |
ЗЕБРА-84(24)-EthernetЗЕБРА-84(24) со встроенным модулем Ethernet: тревожная и служебная информация идёт по сети, настройка — через виртуальный COM-порт.
| Дальность действия | максимальная 84 м, минимальная 7 м |
| Зона обнаружения | высота 8 м, ширина 1 м |
| Рабочая частота | от 24,05 до 24,25 ГГц |
| Питание | от 10 до 30 В, мощность не более 1,5 Вт |
| Рабочая температура | от минус 40 до плюс 80 °C |
| Масса | не более 1,5 кг |
Как это работает и подключается
- Радиоволновый однопозиционный извещатель: тревога — при пересечении стандартной целью (человек массой от 50 кг, ростом от 165 см) зоны обнаружения со скоростью 0,1–8 м/с «в рост» или «согнувшись» с вероятностью не менее 0,98.
- Также формирует тревогу по сигналу дистанционного контроля, при несанкционированном доступе к органам управления (с питанием или без него) и при пропадании напряжения питания.
- Не выдаёт тревогу от мелких животных/птиц (до 0,3 м) дальше 5 м, от второго извещателя с другой частотной литерой при перекрытии зон, от одиночного транспорта дальше 3 м (в направлении излучения — 20 м), от дождя/снега до 20 мм/ч, тумана, солнца и ветра до 20 м/с.
- Сетчатое или решётчатое заграждение перпендикулярно оси зоны — полупрозрачная преграда для СВЧ-излучения: требования к пространству за ним такие же, как перед ним.
- В РЭ 2023–2026 гг. принцип работы описан как метод линейной частотной модуляции: СВЧ-передатчик блока ПРМ-ПРД излучает в охраняемую зону, приёмник того же блока принимает отражённый сигнал, а движущаяся цель меняет принятый сигнал.
- Буквы в обозначении: «О» — объёмная зона, «Ш» — «штора» (высокая и узкая), «В» — «веер» (низкая и широкая); «-А» — арктическое исполнение со встроенным термостабилизатором (до минус 60 °C), «-Bluetooth» — с настройкой по Bluetooth, «-Ethernet» — со встроенным сетевым модулем.
- Чувствительность настраивают отдельно по каждой из 12 подзон; ненужные подзоны можно отключить (снять «галочку»), тогда в этом месте зона тревогу не формирует. В подзоне сигнал при пустой зоне — это помеха: она не должна превышать 20 % высоты столбца.
- Настройка в FM UNI (Android, USB через OTG или Bluetooth): заводская чувствительность — 50 % высоты столбца; её подбирают так, чтобы сигнал во всех подзонах был примерно одинаков и составлял 90…100 % высоты столбца. Настраивают двое: один делает контрольные проходы во второй половине каждой подзоны «в рост» и «согнувшись» со скоростью от 0,3 до 8 м/с, второй регулирует «Чувствительность».
Монтаж
- Блок ПРМ-ПРД — IP55, монтаж на опоре (вне помещения) или на стене помещения; при установке в помещении — на стенах без постоянных вибраций, без животных/птиц и колеблющихся предметов в зоне.
- Не направлять извещатель на сильно отражающие поверхности (металл, железобетон) — растёт чувствительность к вибрациям фона.
- Исключить сток воды по всей зоне обнаружения; внешний блок кондиционера в зоне — источник помех, при необходимости ставить экран (металлический лист) перед ним.
- Учитывать эффект «радиотени» — отсутствие чувствительности за крупными объектами в зоне обнаружения.
- «Bluetooth»: серый провод «Bluetooth» подключить к «+» питания — модуль активен только с ним; если устройство в программе не находится, проверить питание и этот провод.
- «Ethernet»: провода интерфейса — бело-оранжевый (T+, контакт 1 RJ-45), оранжевый (T–, 2), бело-зелёный (R+, 3), зелёный (R–, 6). Завод ставит IP-адрес 192.168.20.7 с маской 255.255.255.0; адрес в сети должен отличаться от остальных только последним числом. Режим модуля — «TCP Server», порт задают в браузере; для программы настройки создаётся виртуальный COM-порт (USR-VCOM).
- Настройку выполняют ноутбуком по USB, планшетом Android по USB с переходником OTG или удалённо по RS-485 (до 31 извещателя на линии) либо по Ethernet — зависит от исполнения; при заказе нужно указать, требуется ли разделять извещатели по частотным литерам.
Примеры
Открытый или закрытый участок периметра
Один блок ПРМ-ПРД на опоре, высота установки — 1 м от поверхности земли (по типовой конфигурации из РЭ).
Защита ограждения от перелаза или окон
РЭ прямо допускает применение ЗЕБРА для защиты забора от перелаза или для защиты от проникновения в окна.
Частые вопросы
Чем отличаются ЗЕБРА-30, -42(24) и -84(24)?
Максимальной дальностью действия (30/42/84 м) и рабочей частотой: ЗЕБРА-30 работает на 9,2–9,6 ГГц, а -42(24) и -84(24) — на 24,05–24,25 ГГц.
Что означают приставки «-А» и «-Bluetooth»?
«-А» — исполнение с расширенным нижним пределом рабочей температуры (для ЗЕБРА-30 — до минус 60 °C вместо минус 50 °C), «-Bluetooth» — с настройкой через Bluetooth.
Чем отличаются ЗЕБРА-О, -Ш и -В?
Формой зоны обнаружения при одной и той же дальности: «О» — объёмная, «Ш» — высокая узкая штора, «В» — низкая широкая. Например, у ЗЕБРА-60 по РЭ: О — высота 15 м и ширина 15 м, Ш — 25 и 4 м, В — 4 и 25 м.
Какая программа нужна для настройки?
Для Android — FM UNI (Play Маркет или APK с сайта производителя; USB с OTG или Bluetooth). Для ЗЕБРА-30(5,8) в РЭ указана программа Config Zebra FM Series, для ЗЕБРА-42(5,8) — «Фортеза-Старт».
Нюансы и грабли
- У соседних извещателей с перекрытием зон обнаружения обязательно разные частотные литеры (L1–L5) — иначе взаимные помехи.
- Ветви деревьев и кусты — не ближе 5 м от границ зоны, а в направлении излучения — не ближе 20 м; трава выше 0,2 м в зоне (0,5 м на участке) и снег выше 0,3 м искажают зону обнаружения.
- Данные по высоте/ширине зоны обнаружения для «ЗЕБРА-42(24)» из таблицы РЭ выглядят нехарактерно (высота значительно больше, чем у 30- и 84-метровой версии) — в карточку не включены, чтобы не транслировать вероятную ошибку исходной таблицы.
- Логин и пароль Ethernet-модуля по умолчанию — «admin»; инструкция прямо требует сменить их, иначе сетевые настройки извещателя открыты любому в сети.
- Число частотных литер зависит от модели: L1…L5 у ЗЕБРА на 9,2…9,6 ГГц, L1…L3 у ЗЕБРА-42(5,8). Рядом с перекрытием зон ставить разные литеры.
- В РЭ ЗЕБРА-60(24)-Ethernet в таблице 1.2 подзоны подписаны «по 7 м» при дальности 60 м — это несогласованность документа; в таблице 1.1 подзоны идут по 5 м (0–5 … 55–60 м), на неё и ориентироваться.
- Не путать «В»: в обозначении ЗЕБРА-…-В это «веер» (форма зоны), а не взрывозащита.
- Не путать «В»: в обозначении ЗЕБРА-…-В через дефис это «веер» (форма зоны); «ЗЕБРА-30В» без дефиса — отдельное взрывозащищённое исполнение со своим РЭ, в эту карточку не входит.
Документация
- Фортеза (ООО «Охранная техника») — ЗЕБРА-30, руководство по эксплуатации ФРСБ.425144.062-01РЭ
- Фортеза — ЗЕБРА-42(24), руководство по эксплуатации ФРСБ.425144.062-08.10РЭ
- Фортеза — ЗЕБРА-84(24), руководство по эксплуатации ФРСБ.425144.062-11.10РЭ
- Фортеза — паспорта ЗЕБРА-30/42(24)/84(24) и соответствующие паспорта 42(24)/84(24).
- Фортеза — ЗЕБРА-60-О, РЭ ФРСБ.425144.062-02РЭ
- Фортеза — ЗЕБРА-60-Ш, РЭ ФРСБ.425144.062-03РЭ
- Фортеза — ЗЕБРА-60-В, РЭ ФРСБ.425144.062-04РЭ
- Фортеза — ЗЕБРА-60-Ш-Ethernet, РЭ
- Фортеза — ЗЕБРА-60(24), РЭ
- Фортеза — ЗЕБРА-60(24)-Ethernet, РЭ ФРСБ.425144.062-10.15РЭ
- Фортеза — ЗЕБРА-30(24)-О, РЭ
- Фортеза — ЗЕБРА-30(24)-Ш, РЭ
- Фортеза — ЗЕБРА-30(24)-В, РЭ
- Фортеза — ЗЕБРА-30(24)-Ш-Ethernet, РЭ ФРСБ.425144.062-06.15РЭ
- Фортеза — ЗЕБРА-30(5,8)-О, РЭ ФРСБ.425144.062-28РЭ
- Фортеза — ЗЕБРА-30(5,8)-Ш, РЭ
- Фортеза — ЗЕБРА-30(5,8)-О-Ethernet, РЭ
- Фортеза — ЗЕБРА-30(5,8)-Ш-Ethernet, РЭ
- Фортеза — ЗЕБРА-42(5,8), РЭ ФРСБ.425144.062-29.10РЭ
- Фортеза — ЗЕБРА-42(5,8)-Ш-Ethernet, РЭ
- Фортеза — ЗЕБРА-84(24)-Ethernet, РЭ ФРСБ.425144.062-11.15РЭ
- Фортеза — руководство по программе FM UNI
- Фортеза — инструкция по настройке извещателей с интерфейсом Ethernet (USR-VCOM)
