Аква-Гефест СВС0 — стеллажный ороситель, К=0,47 и 0,8
Спринклерный (для К=0,47 — и дренчерный) ороситель для тушения во внутристеллажном пространстве складов со стационарными и передвижными стеллажами.
Модели семейства
С(Д)ВС0-РНо(д)0,47-R½Диаметр выходного отверстия 11,8 мм, К-фактор 0,47 (6,1 GPM/PSI½); выпускается в спринклерном и дренчерном исполнении.
| Давление | 0,1–1,0 МПа |
| Защищаемая площадь | не менее 3 м² при расстоянии от экрана до теплового замка 0,15 м |
| Интенсивность (0,1 МПа) | 0,3 л/с·м² |
| Температура срабатывания (спринклер) | 57±3, 68±3, 79±3, 93±3 °C |
| Тепловая инерционность | не более 50 (м·с)^0,5 с колбой 3 мм |
| Резьба, масса | R½, не более 0,08 кг |
| Габариты | 56×43 мм |

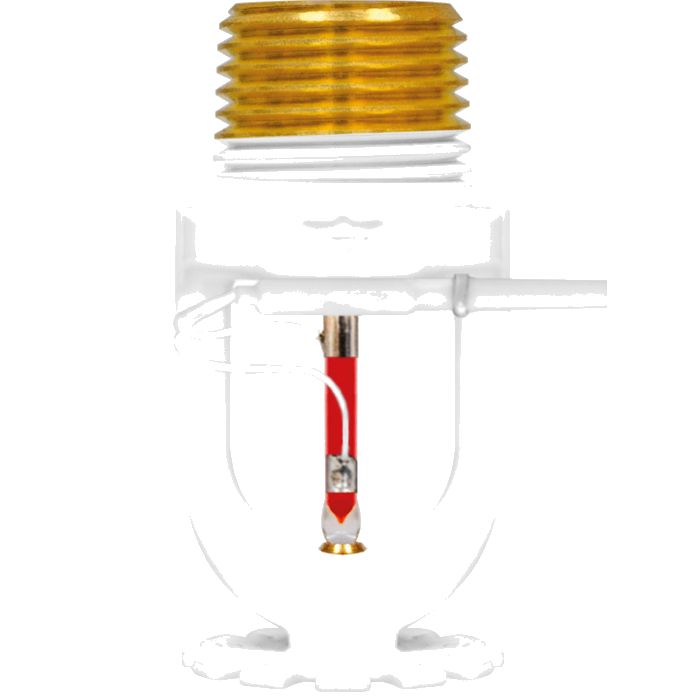

СВС0-РНо(д)0,8-R½(¾)Диаметр выходного отверстия 14,5 мм, К-фактор 0,8 (11,0 GPM/PSI½); только спринклерное исполнение.
| Давление | 0,1–1,0 МПа |
| Защищаемая площадь | не менее 3 (5,3) м² при расстоянии от экрана 0,15 м |
| Интенсивность (0,1 МПа) | 0,41 (0,6) л/с·м² |
| Температура срабатывания | 57±3, 68±3, 79±3, 93±3 °C |
| Тепловая инерционность | не более 50 (м·с)^0,5 с колбой 3 мм, 80 с колбой 5 мм |
| Резьба, масса | R½(¾), не более 0,08 кг |
| Габариты | 60×30 мм |
Как это работает и подключается
- Спринклерный вариант срабатывает по разрушению тепловой колбы на номинальной температуре (57/68/79/93 °C); К=0,47 дополнительно выпускается в дренчерном исполнении без теплового замка.
- Расчётные параметры (площадь, интенсивность) паспорт задаёт для установки на расстоянии 0,15 м от экрана до теплового замка — это условие внутристеллажного монтажа, не потолочного.
Монтаж
- Перед монтажом — визуальный осмотр: маркировка, целостность колбы (для спринклерных) и отсутствие утечки, отсутствие повреждений розетки, дужек и резьбы, засорения проточной части.
- Вворачивать в муфту ключом Д-У с усилием затяжки 9,5–15 Нм; герметизация — лён сантехнический, лента ФУМ или анаэробный герметик.
- После гидроиспытаний при появлении капель на резьбе — доворачивать ороситель на ¼ оборота.
Примеры
Стеллажный склад
Ороситель ставится внутри стеллажа, а не под потолком — паспорт нормирует площадь и интенсивность именно для расстояния 0,15 м от экрана до теплового замка.
Частые вопросы
Для чего нужен именно стеллажный ороситель, а не обычный?
Паспорт нормирует его параметры (площадь, интенсивность) для установки внутри стеллажа на расстоянии 0,15 м от экрана до теплового замка — для складов со стационарными и передвижными стеллажами.
Чем отличаются К=0,47 и К=0,8?
К-фактором и диаметром отверстия (11,8 и 14,5 мм соответственно); К=0,47 дополнительно доступен в дренчерном исполнении.
Нюансы и грабли
- Модель К=0,47 существует в спринклерном и дренчерном варианте — при заказе и замене уточнять исполнение, паспорт задаёт температуру срабатывания только для спринклерного.
- К-фактор и диаметр выходного отверстия у моделей разные (0,47/11,8 мм и 0,8/14,5 мм) — путать при подборе по проекту нельзя, интенсивность орошения не совпадает.
- Резьба у модели 0,8 — R½ или ¾ по заказу; уточнять исполнение под ответную часть трубопровода.
Документация
- Гефест — Паспорт. Ороситель водяной стеллажный K 0,47 ver 2, КФСТ.423219.325 ПС
- Гефест — Паспорт. Ороситель водяной стеллажный K 0,8 ver 1, КФСТ.423219.148 ПС
