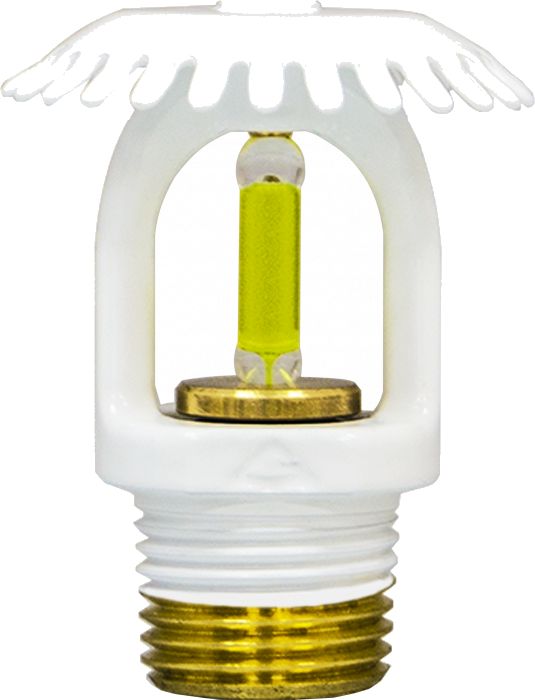

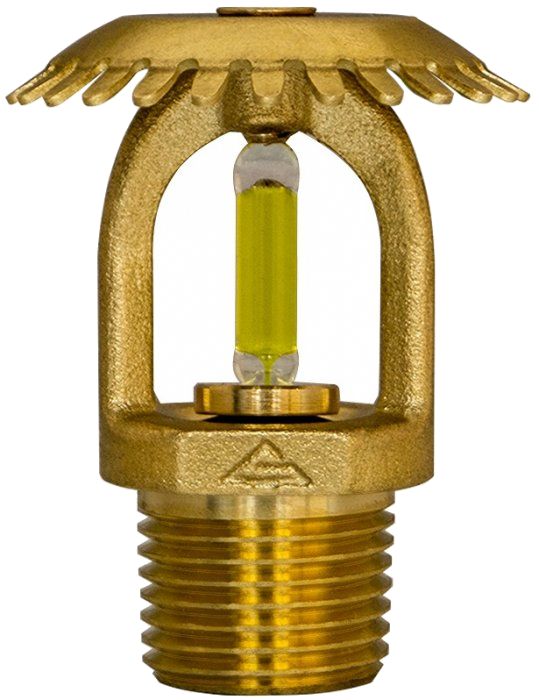

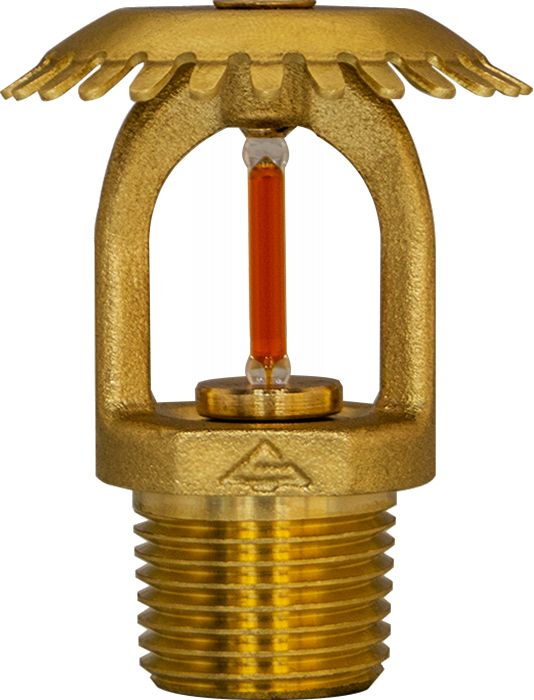

Аква-Гефест УО0 — универсальный ороситель общего назначения, К=0,3…0,84
Спринклерный (дренчерный) ороситель вертикальной установки розеткой вверх или вниз, для воды и пены низкой кратности. Семь типоразмеров по К-фактору под разную интенсивность орошения.
Модели семейства
| К-фактор | 4,0 GPM/PSI½ (57 LPM/bar½) |
| Интенсивность водой (0,1/0,3 МПа, вниз) | 0,048 / 0,088 л/с·м² |
| Габариты (вниз/вверх) | 56×29 / 56×43 мм |
| Масса | не более 0,08 кг |
| К-фактор | 4,6 GPM/PSI½ (66,3 LPM/bar½) |
| Интенсивность водой (0,1/0,3 МПа, вниз) | 0,055 / 0,110 л/с·м² |
| Габариты (вниз/вверх) | 56×29 / 56×43 мм |
| Масса | не более 0,08 кг |
| К-фактор | 5,6 GPM/PSI½ (80 LPM/bar½) |
| Интенсивность водой (0,1/0,3 МПа, вниз) | 0,063 / 0,128 л/с·м² |
| Габариты (вниз/вверх) | 56×26 / 56×43 мм |
| Масса | не более 0,08 кг |
| К-фактор | 6,1 GPM/PSI½ (89,1 LPM/bar½) |
| Интенсивность водой (0,1/0,3 МПа, вниз) | 0,088 / 0,150 л/с·м² |
| Габариты (вниз/вверх) | 56×26 / 56×43 мм |
| Масса | не более 0,08 кг |
| К-фактор | 8,0 GPM/PSI½ (115 LPM/bar½) |
| Интенсивность водой (0,1/0,3 МПа, вниз) | 0,090 / 0,180 л/с·м² |
| Габариты (вниз/вверх) | 56×26 / 56×43 мм |
| Масса | не более 0,08 кг |
| К-фактор | 11,0 GPM/PSI½ (160 LPM/bar½) |
| Интенсивность водой (0,1/0,3 МПа, вниз) | 0,110 / 0,190 л/с·м² |
| Габариты (вниз/вверх) | 56×26 / 56×43 мм |
| Масса | не более 0,08 кг |
| К-фактор | 11,0 GPM/PSI½ (160 LPM/bar½) |
| Интенсивность водой (0,1/0,3 МПа, вниз) | 0,11 / 0,208 л/с·м² |
| Габариты (вниз) | 56×26 мм |
| Масса | не более 0,08 кг |
Как это работает и подключается
- Общий диапазон давления для всей линейки: 0,1–1,0 МПа для воды, 0,15–1,0 МПа для пены низкой кратности (концентрация пенообразователя 1, 3, 6%).
- Спринклерное исполнение срабатывает по разрушению колбы на температуре 57±3/68±3/79±3/93°C (цвет колбы соответственно оранжевый/красный/жёлтый/зелёный); дренчерное — без теплового замка, по внешнему сигналу.
- Тепловая инерционность: не более 50 (м·с)^0,5 с колбой 3 мм, не более 80 с колбой 5 мм.
Монтаж
- Перед монтажом — визуальный осмотр: маркировка, целостность колбы и отсутствие утечки (для спринклерных), отсутствие повреждений розетки, дужек, резьбы, засорения проточной части.
- Вворачивать ключом Д-У с усилием затяжки 9,5–15 Нм; герметизация — лён сантехнический, лента ФУМ или анаэробный герметик.
- После гидроиспытаний при обнаружении капель на резьбе — доворачивать ороситель не более чем на ¼ оборота.
- К монтажу и эксплуатации допускается только персонал с правом работ на трубопроводной арматуре под давлением, изучивший паспорт изделия, с соблюдением ГОСТ 12.2.003-91.
- На распределительном трубопроводе отверстия сверлить в местах по проекту, муфты приваривать, оросители вворачивать в приваренные муфты.
Примеры
Все семь моделей рассчитаны на одинаковую защищаемую площадь (не менее 12 м² при высоте 2,5 м) и диапазон давления 0,1–1,0 МПа для воды — К-фактор задаёт нужную интенсивность.
Частые вопросы
Чем отличаются модели друг от друга?
К-фактором (расходной характеристикой) от 0,3 до 0,84 и диаметром выходного отверстия (9,4–14,5 мм) — все остальные условия эксплуатации (давление, температура) общие для линейки.
Можно ли устанавливать розеткой вверх?
Да, паспорт нормирует интенсивность орошения и габариты отдельно для положений розеткой вниз и розеткой вверх.
Какая гарантия и срок службы у оросителя?
Гарантия безотказной работы 12 месяцев со дня продажи заказчику, но не более 24 месяцев; срок службы — не менее 10 лет со дня ввода в эксплуатацию, после чего изделие рекомендуется заменить.
В каких условиях хранить оросители до монтажа?
При температуре от минус 50 до плюс 45 °C, без прямого воздействия атмосферных осадков; транспортировать упакованными в ящиках в крытых транспортных средствах.
Нюансы и грабли
- Модели различаются только К-фактором и диаметром выходного отверстия (0,3…0,84) — для проектной интенсивности орошения подбирать именно нужный типоразмер, не заменять произвольно.
- Установка розеткой вниз и розеткой вверх даёт разную интенсивность орошения и разные габариты — паспорт разделяет эти два положения, путать при расчёте нельзя.
- Резьбовое соединение затягивать только штатным ключом Д-У — паспорт отдельно предупреждает о риске механических повреждений при затяжке иным инструментом.
Документация
- Гефест — Паспорт. Ороситель универсальный общего назначения К 0,3 ver 7, КФСТ.423219.147 ПС 030
- Гефест — Паспорт. Ороситель универсальный общего назначения К 0,35 ver 6
- Гефест — Паспорт. Ороситель универсальный общего назначения К 0,42 ver 6
- Гефест — Паспорт. Ороситель универсальный общего назначения К 0,47 ver 6
- Гефест — Паспорт. Ороситель универсальный общего назначения К 0,6 ver 8
- Гефест — Паспорт. Ороситель универсальный общего назначения К 0,71 ver 5
- Гефест — Паспорт. Ороситель универсальный общего назначения К 0,84 ver 8
