Аква-Гефест УО1 — ороситель горизонтальной установки, К=0,42 и 0,6

Спринклерный (дренчерный) ороситель горизонтальной установки для воды и пены низкой кратности — монтируется в стену или на горизонтальный участок трубопровода, а не сверху вниз.

Ороситель водяной и пенный (универсальный) общего назначения «Аква-Гефест» С(Д)УО1, горизонтальный

Модели семейства

С(Д)УО1-РГо(д)0,42-R½Диаметр отверстия 11,0 мм, температурный ряд 57/68/79/93 °C.

Давление	0,1–1,0 МПа для воды, 0,15–1,0 МПа для пены
Защищаемая площадь	не менее 12 м² при высоте установки 2,5 м
Интенсивность водой (0,1/0,3 МПа)	0,057 / 0,100 л/с·м²
К-фактор	5,6 GPM/PSI½ (80 LPM/bar½)
Габариты	66×42 мм
Масса	не более 0,08 кг
Резьба	R½

С(Д)УО1-РГо(д)0,6-R½Диаметр отверстия 13,0 мм, только температура срабатывания 141±5 °C (колба голубая).

Давление	0,1–1,0 МПа для воды, 0,15–1,0 МПа для пены
Защищаемая площадь	не менее 12 м² при высоте установки 2,5 м
Интенсивность водой (0,1/0,3 МПа)	0,088 / 0,150 л/с·м²
К-фактор	8,0 GPM/PSI½ (115 LPM/bar½)
Габариты	66×42 мм
Масса	не более 0,08 кг
Резьба	R½

К 0,3 (С(Д)УО1-0,3)Диаметр выходного отверстия 9,4 мм.

Коэффициент производительности	0,3
Диаметр отверстия	9,4 мм
Габариты, не более	66×42 мм
Масса, не более	0,08 кг
Резьба	R½
K-фактор	4,0 (57) GPM/PSI½ (LPM/bar½)

К 0,35 (С(Д)УО1-0,35)Диаметр выходного отверстия 10,4 мм.

Коэффициент производительности	0,35
Диаметр отверстия	10,4 мм
Габариты, не более	66×42 мм
Масса, не более	0,08 кг
Резьба	R½
K-фактор	4,6 (66,3) GPM/PSI½ (LPM/bar½)

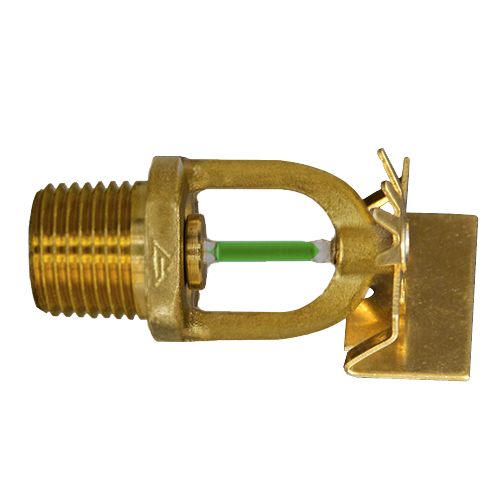

К 0,47 (С(Д)УО1-0,47)Диаметр выходного отверстия 9,4 мм.

Коэффициент производительности	0,47
Диаметр отверстия	9,4 мм
Габариты, не более	66×42 мм
Масса, не более	0,08 кг
Резьба	R½
K-фактор	6,1 (89,1) GPM/PSI½ (LPM/bar½)

Как это работает и подключается

Спринклерное исполнение срабатывает по разрушению колбы; тепловая инерционность не более 50 (м·с)^0,5 с колбой 3 мм и 80 с колбой 5 мм.
Модель К=0,6 в этой линейке выпускается только под температуру срабатывания 141±5 °C (голубая колба) — под высокотемпературные зоны.
Диапазон рабочего давления по паспорту: для воды 0,1–1,0 МПа, для пены 0,15–1,0 МПа; защищаемая площадь не менее 12 м² при высоте установки 2,5 м.
Температурные классы колбы: 57±3, 68±3, 79±3, 93±3 °C (цвет жидкости — оранжевый, красный, жёлтый, зелёный).

Монтаж

Перед монтажом — визуальный осмотр: маркировка, целостность колбы (для спринклерных), отсутствие механических повреждений розетки, дужек корпуса и резьбы, засорения проточной части.
Ввинчивать ключом Д-У в приваренные к трубопроводу муфты с усилием затяжки 9,5–15 Нм; герметизация — лён сантехнический, лента ФУМ или анаэробный герметик; при каплях на соединении после гидроиспытаний довернуть на ¼ оборота.
В комплект по паспорту также входит цоколь для оросителей (КФСТ.735000.007) — под заказ.

Примеры

Монтаж в стену или под балку

Горизонтальное исполнение (УО1) рассчитано на установку розеткой в сторону, в отличие от вертикального УО0.

Помещение без адресной линии контроля

У этого оросителя нет проводов и электрической цепи контроля — паспорт не описывает ни пусковое напряжение, ни ток контроля, только тепловую колбу.

Подбор по расходу без электрозапуска

Паспорт даёт коэффициент производительности 0,3 / 0,35 / 0,47 — для проекта без сателлитных извещателей и без принудительного пуска.

Частые вопросы

Чем отличается УО1 от УО0?

УО1 — горизонтальная установка (обозначение «Г» в маркировке), УО0 — вертикальная (розеткой вверх или вниз); паспорта у них разные.

На какую температуру рассчитана модель К=0,6?

В этой линейке — только на 141±5 °C (колба голубого цвета), по паспорту КФСТ.423219.149 ПС 060.

Есть ли у этого оросителя контроль срабатывания по проводам?

Нет, паспорт не описывает ни пусковое напряжение, ни ток контроля — это чисто тепловой ороситель без электрической цепи.

Каким ключом монтировать?

Паспорт требует ключ Д-У с усилием затяжки 9,5–15 Нм.

Нюансы и грабли

Модель К=0,6 в этой линейке доступна только с температурой срабатывания 141±5 °C — для обычных 57–93 °C нужна модель К=0,42 или вертикальная линейка УО0.
Горизонтальное исполнение (УО1) не взаимозаменяемо с вертикальным (УО0) — разные габариты корпуса и ориентация розетки, сверять с проектным положением.
У этой линии нет цепи контроля пуска — не путать с линиями КП/ПП «Аква-Гефест», у которых есть провода и электрические характеристики в паспорте.
Модели различаются коэффициентом производительности при одинаковых внешних габаритах 66×42 мм — маркировку и К-фактор нужно проверять по паспорту, а не на глаз.

Документация

Гефест — Паспорт. Ороситель общего назначения К 0,42 Горизонтальный ver 3, КФСТ.423219.149 ПС Г 042
Гефест — Паспорт. Ороситель общего назначения К 0,6 Горизонтальный ver 1, КФСТ.423219.149 ПС 060
Гефест — Паспорт. Оросители универсальные общего назначения горизонтальные К 0,3 ver 1
Гефест — Паспорт. Оросители универсальные общего назначения горизонтальные К 0,35 ver 1
Гефест — Паспорт. Оросители универсальные общего назначения горизонтальные К 0,47 ver 1
