Аква-Гефест ВS0/ВS1 — распылитель ТРВ, К=0,045…0,13

Спринклерный (дренчерный) распылитель тонкораспылённой воды для тушения пожара водой или растворами. Типоразмеры по К-фактору; установка вертикально розеткой вверх/вниз или горизонтально.

Распылитель тонкораспылённой воды специального назначения «Аква-Гефест» С(Д)ВS0/ВS1

Модели семейства

С(Д)ВS0-...0,045-R½Диаметр отверстия 4 мм, вертикальная установка.

Давление	0,5–1,7 МПа
Защищаемая площадь	не менее 9 м² при высоте 2,5 м
Интенсивность (0,5 МПа, вниз/вверх)	0,028 / 0,032 л/с·м²
К-фактор	0,6 GPM/PSI½ (8,5 LPM/bar½)
Габариты, масса	68×28 мм, не более 0,096 кг

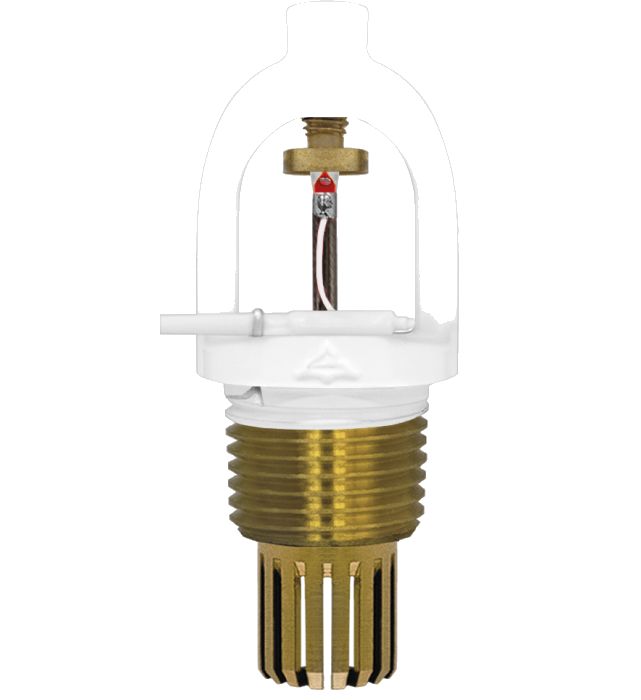

С(Д)ВS0-...0,07-R½Диаметр отверстия 5 мм, вертикальная установка.

Давление	0,5–1,7 МПа
Защищаемая площадь	не менее 9 м² при высоте 2,5 м
Интенсивность (0,5 МПа, вниз/вверх)	0,053 / 0,043 л/с·м²
К-фактор	0,9 GPM/PSI½ (13,3 LPM/bar½)
Габариты, масса	69×28 мм, не более 0,1 кг

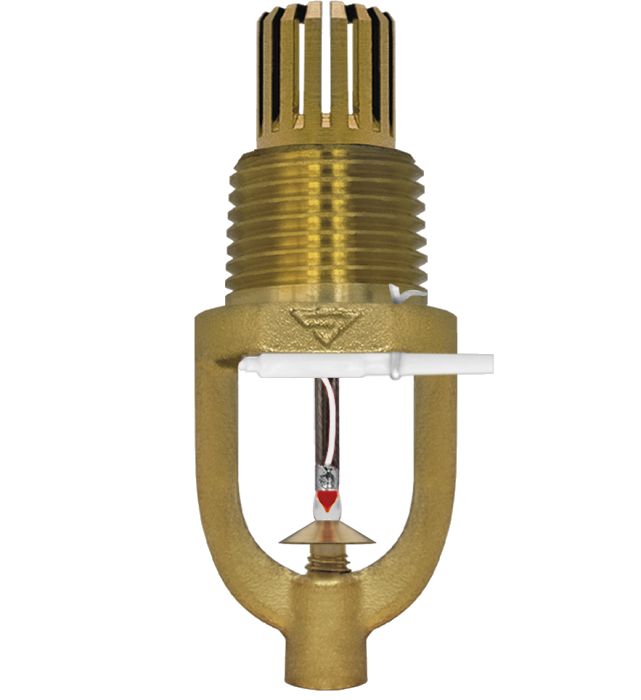

С(Д)ВS0-...0,09-R½Диаметр отверстия 4+1,7×8 мм, вертикальная установка.

Давление (вниз/вверх)	0,5–1,7 / 0,72–1,7 МПа
Защищаемая площадь	не менее 12 м² при высоте 2,5 м
Интенсивность (0,5/0,72 МПа, вниз/вверх)	0,053 / 0,06 л/с·м²
К-фактор	1,2 GPM/PSI (17 LPM/bar)
Габариты, масса	68×28 мм, не более 0,096 кг

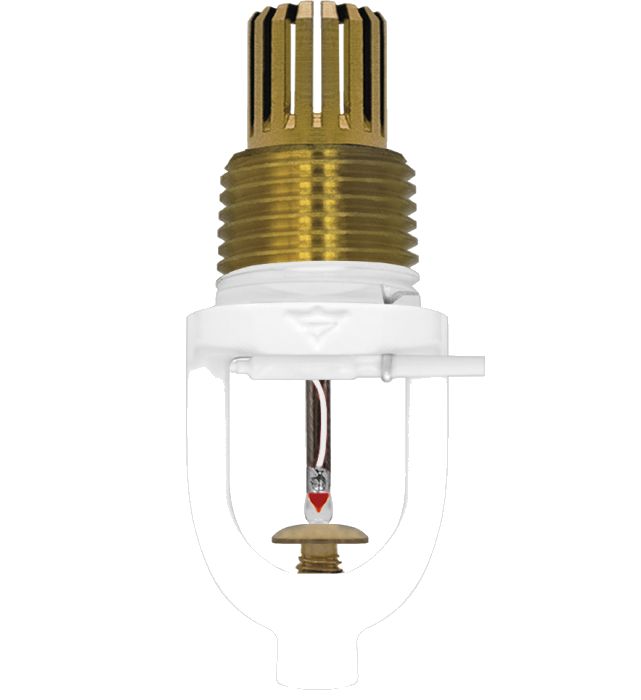

С(Д)ВS0-...0,10-R½Диаметр отверстия 3,5+2,0×8 мм, вертикальная установка.

Давление	0,5–1,7 МПа
Защищаемая площадь	не менее 16 м² при высоте 2,5 м
Интенсивность (0,5 МПа)	0,044 л/с·м²
К-фактор	1,3 GPM/PSI (19 LPM/bar)
Габариты, масса	68×28 мм, не более 0,096 кг

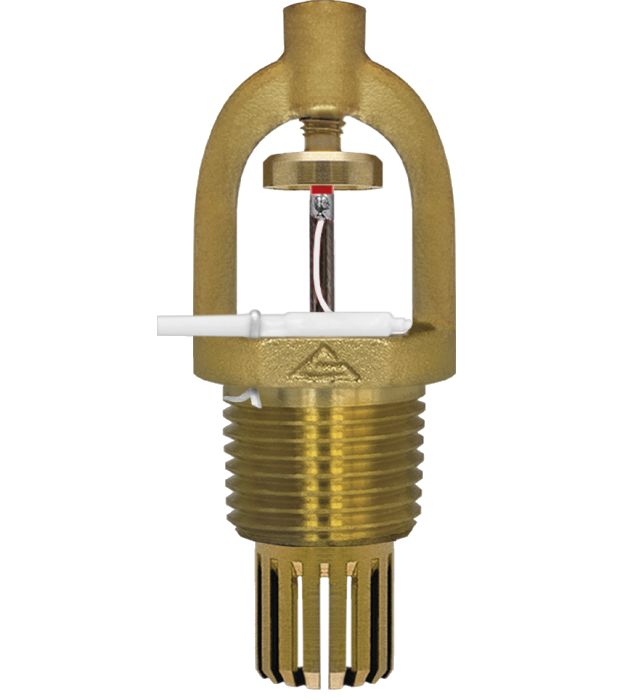

С(Д)ВS0-...0,13-R½Диаметр отверстия 7 мм, вертикальная установка.

Давление	0,5–1,7 МПа
Защищаемая площадь	не менее 9 м² при высоте 2,5 м
Интенсивность (0,5 МПа, вниз/вверх)	0,080 / 0,098 л/с·м²
К-фактор	1,7 GPM/PSI (24,7 LPM/bar)
Габариты, масса	68×28 мм, не более 0,096 кг

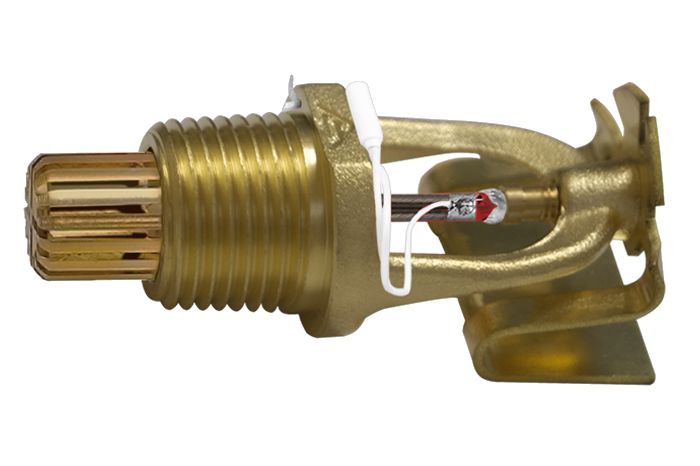

С(Д)ВS1-...0,07-R½ (горизонтальный)Диаметр отверстия 5 мм, горизонтальная установка.

Давление	0,5–1,7 МПа
Защищаемая площадь	20 (5×4) м² при высоте 2,5 м
Интенсивность (0,5 МПа)	0,024 л/с·м²
К-фактор	0,9 GPM/PSI (13,3 LPM/bar)
Габариты, масса	68×28 мм, не более 0,096 кг

Как это работает и подключается

Спринклерное исполнение срабатывает по разрушению тепловой колбы на температуре 57±3/68±3/79±3/93±3 °C (цвет колбы соответственно оранжевый/красный/жёлтый/зелёный); дренчерное — без теплового замка.
Средний арифметический диаметр капель в потоке — не более 150 мкм, размер ячейки фильтра — 1×11 мм.
Диапазон рабочего давления для всей линейки — 0,5–1,7 МПа для воды.

Монтаж

Перед монтажом — визуальный осмотр: маркировка, целостность колбы (для спринклерных), отсутствие повреждений розетки, дужек, резьбы, засорения проточной части.
Вворачивать ключом ТРВ-Д с усилием затяжки 9,5–15 Нм; герметизация — лён сантехнический, лента ФУМ или анаэробный герметик.
После гидроиспытаний при обнаружении капель на резьбе — доворачивать распылитель не более чем на ¼ оборота.
К монтажу и эксплуатации допускается только персонал с правом работ на трубопроводной арматуре под давлением, изучивший паспорт изделия, с соблюдением ГОСТ 12.2.003-91.
На распределительном трубопроводе отверстия сверлить в местах по проекту, муфты приваривать, распылители вворачивать в приваренные муфты.

Примеры

Подбор по проекту

К-фактор растёт от 0,045 до 0,13 по мере увеличения диаметра выходного отверстия — им подбирают нужный расход и интенсивность распыления.

Воздушные (сухотрубные) установки

Паспорт отдельно нормирует максимальное рабочее давление воздуха в воздушных установках — 0,5–0,6 МПа, не более рабочего давления воды.

Частые вопросы

Чем распылитель ТРВ отличается от обычного оросителя?

Меньшим диаметром выходного отверстия и К-фактором (0,045–0,13 против десятых у обычных оросителей) — даёт тонкое распыление со средним диаметром капель не более 150 мкм.

Можно ли использовать в воздушных (сухотрубных) установках?

Да, паспорт отдельно нормирует максимальное рабочее давление воздуха — 0,5–0,6 МПа в зависимости от модели.

Какая гарантия и срок службы у распылителя?

Гарантия безотказной работы 12 месяцев со дня сдачи в эксплуатацию, но не более 24 месяцев со дня выпуска; срок службы — не менее 10 лет со дня ввода в эксплуатацию.

В каких условиях хранить распылители до монтажа?

При температуре от минус 50 до плюс 45 °C, без прямого воздействия атмосферных осадков; транспортировать упакованными в ящиках в крытых транспортных средствах.

Нюансы и грабли

Интенсивность и защищаемая площадь у моделей разные и завязаны на К-фактор и положение розетки (вниз/вверх/горизонтально) — подбирать строго по проектному расчёту, не заменять произвольно похожим типоразмером.
Модель К=0,09 — единственная в линейке с разным нижним порогом давления для положений вниз (0,5 МПа) и вверх (0,72 МПа); путать пороги при пусконаладке нельзя.
Резьбовое соединение затягивать только штатным ключом ТРВ-Д — паспорт отдельно предупреждает о механических повреждениях при затяжке иным инструментом.
Изделие неразборное и неремонтируемое — при неисправности распылитель заменяют целиком, составляя рекламационный акт с датой изготовления и датой ввода в эксплуатацию.
