Гефест · приборы управления пожаротушением (блоки контроля и пуска электродвигателей ППУ «Гефест»)

БКП — блоки контроля и пуска двигателей модульного ППУ «Гефест»

Исполнительные модули линии связи ППУ «Гефест» для пуска и контроля электродвигателей насосов и приводов: однофазные и трёхфазные, реверсивные и нереверсивные исполнения на 220/380 В.

Модели семейства

БКП220однофазный двигатель 230 В, прямой пуск по команде «Пуск»

Назначение	управление исходно выключенным однофазным двигателем 230 В
Напряжение сети	номинальное ~230 В, диапазон 195–253 В
Собственное токопотребление	не более 10 мА
Ток по цепи управления катушкой контактора	не более 3 А
Команда «Пуск» на клеммах «КУ»	20,4–26,4 В, ток не более 25 мА
Степень защиты / габариты / масса	IP20; 160×115×40 мм; не более 0,25 кг

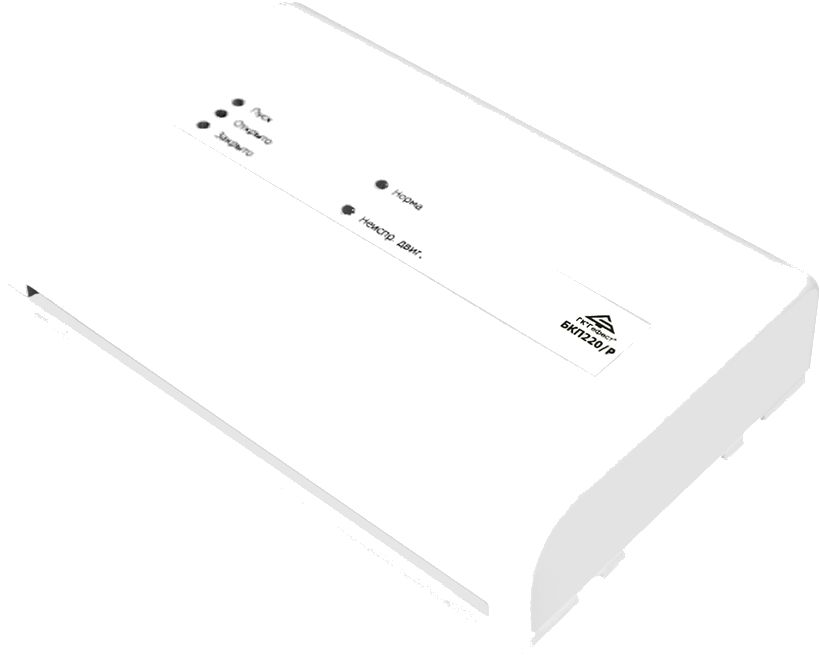

БКП220/Рконтроль реверсивного привода 230 В с фазосдвигающим конденсатором (без управления)

Назначение	контроль удалённого реверсивного двигателя 230 В с конденсатором, привод отслеживает крайние положения
Напряжение сети	номинальное ~230 В, диапазон 195–253 В
Собственное токопотребление	не более 10 мА
Допустимое время начала/движения привода	2 с / 32 с
Степень защиты / габариты / масса	IP20; 160×106×40 мм; не более 0,25 кг

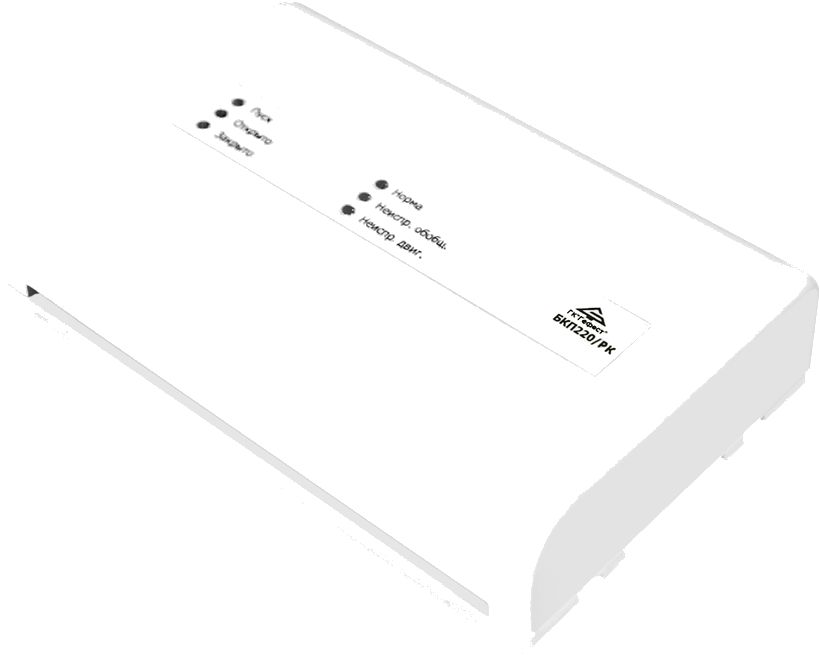

БКП220/РКконтроль реверсивного привода 230 В, направление задаётся коммутацией обмоток

Назначение	контроль привода с двухобмоточным двигателем 230 В, направление вращения — коммутацией обмоток через контакторы
Напряжение сети	номинальное ~230 В, диапазон 195–253 В
Собственное токопотребление	не более 10 мА
Контрольное время (уход/переход крайнего положения)	2 с / 32 с
Степень защиты / габариты / масса	IP20; 160×115×40 мм; не более 0,25 кг

БКП3803-фазный двигатель 220/380 В, прямой пуск (звезда или треугольник без переключения)

Назначение	управление исходно выключенным 3-фазным двигателем 220/380 В, обмотки соединены треугольником или звездой без нейтрали
Фазное напряжение сети	номинальное ~230 В, диапазон 195–253 В
Собственное токопотребление по фазе	не более 3,5 мА
Ток по цепи управления катушкой контактора	не более 3 А
Команда «Пуск» на клеммах «КУ»	20–28,8 В, ток не более 25 мА
Степень защиты / габариты / масса	IP20; 170×95×35 мм; не более 0,25 кг

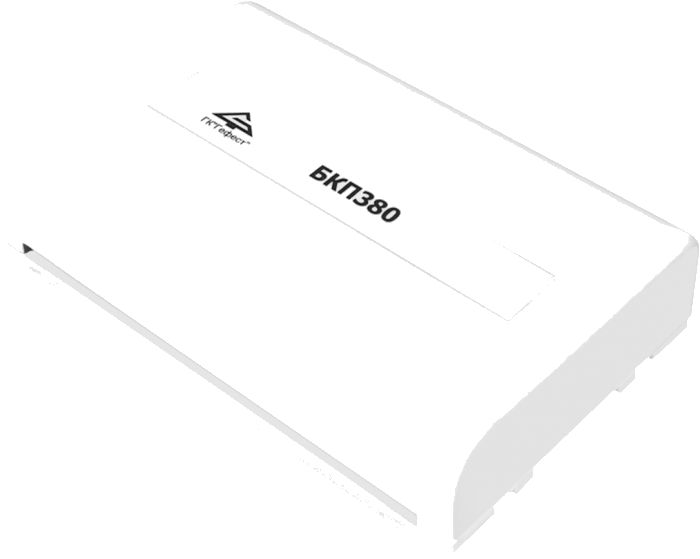

БКП380/23-фазный двигатель 220/380 В с двухступенчатым пуском «звезда-треугольник»

Назначение	пуск 3-фазного двигателя 220/380 В сначала по схеме «звезда», затем (по реле времени) «треугольник»; концы и начала обмоток выведены отдельно
Фазное напряжение сети	номинальное ~230 В, диапазон 195–253 В
Собственное токопотребление по фазе	не более 3,5 мА
Параметры выхода на катушки контакторов	не более 250 В, 3 А
Команда «Пуск» на клеммах «КУ»	20–28,8 В, ток не более 25 мА
Степень защиты / габариты / масса	IP20; 160×115×40 мм; не более 0,25 кг

БКП380/Р3-фазный реверсивный двигатель 220/380 В, направление — коммутацией фаз

Назначение	контроль удалённого реверсивного 3-фазного двигателя 220/380 В, направление вращения — коммутацией фаз сети (обмотки треугольником или звездой без нейтрали)
Напряжение трёхфазной сети	187–242 В
Собственное токопотребление по фазе	не более 3,5 мА
Допустимое время начала/движения привода	4 с / 64 с
Степень защиты / габариты / масса	IP20; 160×115×40 мм; не более 0,25 кг

Как это работает и подключается

Вся линейка — исполнительные устройства линии связи (ЛС) ЦБ или УКЛСиП(РП) модульного ППУ «Гефест», различаются типом нагрузки: БКП220/БКП380/БКП380/2 — управляют двигателем напрямую (принимают «Пуск» и включают контакторы), БКП220/Р, БКП220/РК и БКП380/Р — только контролируют уже управляемый сторонним ППУ реверсивный привод, сами двигателем не управляют.
БКП380/2 — единственная модель с двухступенчатым пуском «звезда→треугольник» через реле времени (или механическую приставку выдержки на контакторе К1); БКП380 включает обмотки напрямую без переключения схемы.
Все модели контролируют целостность подводящих проводов и обмоток на обрыв и наличие сетевого напряжения (по фазам — у 3-фазных БКП380/БКП380/2/БКП380/Р); формируют обобщённый сигнал «Неисправность» (оптореле). Сигнал «Пуск произведён» — только у БКП220, БКП380, БКП380/2 (прямое управление); у БКП220/Р, БКП220/РК и БКП380/Р вместо него — сигналы положения привода «Открыто»/«Закрыто».
БКП220/Р и БКП220/РК различаются способом реверса привода: у /Р двигатель имеет одну обмотку и фазосдвигающий конденсатор (реверс — сменой полярности), у /РК — двухобмоточный двигатель, направление задаётся коммутацией обмоток контакторами.
Переключатель S3 «Ручной/Автоматический» есть у БКП220, БКП380, БКП380/2 (прямое управление, кнопки S1/S2 «Пуск»/«Стоп» на корпусе), а также у БКП220/РК и БКП380/Р — там в ручном режиме кнопками S4/S5 можно локально задать направление привода, кнопка S2 — экстренная остановка. Только у БКП220/Р переключателя S3 и ручного режима нет вовсе — этот блок исключительно контролирует привод, управляемый сторонним оборудованием.
Индикация у всех моделей: индикаторы наличия фаз, «Норма» (дежурный режим), «Пуск», «Пуск произведён»/положения привода, «Неисправность» (по видам).

Монтаж

Монтаж — на стене, колонне саморезами или на DIN-рейку 35 мм; в закрытом электрошкафу допускается установка со снятой верхней крышкой.
БКП380/2: для питания внешних цепей, реле и катушек контакторов использовать строго фазу L3 — подключение другой фазы может повредить блок.
На БКП380/2 полярность клемм «КУ» указана для режима «Пуск», а на ЦБ полярность «ЛС» — для дежурного режима: клемма «КУ–» соединяется с «ЛС+», а «КУ+» — с «ЛС–».
Контроль исправности линии связи, подключённой к «КУ», сама БКП не выполняет — эту функцию обеспечивает применяемый ППУ по связи с оконечным элементом.
Для трансляции сигнала «Неисправность» по ЛС без прокладки отдельного провода применяется конвертер сухого контакта (КСК), нечувствительный к полярности подключения.
Все работы по монтажу и обслуживанию — только при отключённом электропитании, по правилам техники безопасности при эксплуатации электроустановок до 1000 В.

Примеры

Пуск насоса пожаротушения по сигналу ЦБ

БКП380/2 запускает трёхфазный двигатель насоса сначала по схеме «звезда» для снижения пускового тока, затем реле времени переключает обмотки на «треугольник» для выхода на номинальную мощность.

Контроль штор/заслонок дымоудаления

БКП220/Р или БКП220/РК контролируют привод заслонки: формируют сигналы «Открыто»/«Закрыто»/«Пуск»/«Неисправность» на ЦБ, не управляя самим двигателем напрямую (эту функцию выполняет сторонний ППУ или контакторная схема).

Частые вопросы

Чем БКП380 отличается от БКП380/2?

БКП380 включает трёхфазный двигатель напрямую (обмотки уже соединены звездой/треугольником), БКП380/2 сначала пускает по схеме «звезда», затем по реле времени переключает на «треугольник» — двухступенчатый пуск для снижения пускового тока.

Управляет ли БКП220/Р самим двигателем?

Нет — БКП220/Р только контролирует состояние удалённого реверсивного привода (крайние положения, обрыв обмоток, время хода), управление приводом обеспечивает сторонний ППУ или инженерное оборудование.

Нюансы и грабли

Модели БКП220/Р, БКП220/РК и БКП380/Р в автоматическом режиме НЕ управляют двигателем — только контролируют привод, управляемый сторонним ППУ или контакторной схемой; путать их с БКП220/БКП380/БКП380/2 (которые управляют напрямую) значит неверно спроектировать схему пуска. Исключение — ручной режим у БКП220/РК и БКП380/Р: там кнопками S4/S5 можно вручную задать направление привода, но это локальный аварийный режим, а не штатное автоматическое управление.
БКП380/2 — единственная модель линейки с двухступенчатым пуском «звезда-треугольник»; обычный БКП380 включает обмотки сразу без переключения — не взаимозаменяемы для двигателей, рассчитанных на пониженный пусковой ток.
Диапазон рабочих температур у моделей разный: БКП380/2 и БКП380/Р — от –30°C, БКП220/РК и БКП220 — от –40°C, БКП220/Р — от –30°C; проверять по конкретной модели, если объект неотапливаемый.
Габариты корпуса отличаются между моделями (160×106, 160×115, 170×95 мм) — при замене одной модели на другую в существующем шкафу проверять посадочное место.

Документация

Гефест — БКП220, РЭ КФСТ.468331.036, вер. 1.06
Гефест — БКП220/Р, РЭ КФСТ.468331.024, вер. 1.06
Гефест — БКП220/РК, РЭ КФСТ.468331.034, вер. 1.05
Гефест — БКП380, РЭ КФСТ.468331.026, вер. 2.03
Гефест — БКП380/2, РЭ КФСТ.468331.028, вер. 1.05
Гефест — БКП380/Р, РЭ КФСТ.468331.022, вер. 1.05
