ИПП-СИ Гефест — извещатель пламени с управлением пуском оросителя
Сателлитный инфракрасный извещатель пламени серии «Гефест» четырёх классов по расстоянию срабатывания (12–40 м), с лазерной юстировкой и встроенным управлением пуском оросителя СО-КПП.
Модели семейства
ИПС 330-003-1 (1-й класс)Дальнее срабатывание на ТП-5/ТП-6.
| Расстояние устойчивого срабатывания | 25–40 м |
| Угол обзора | (14+12)° |
| Радиус зоны контроля (высота установки 25 м) | не менее 3,1 м |
| Напряжение питания (от СЛИ) | от 19 до 27 В |
| Масса, не более | 0,45 кг |
ИПС 330-003-2 (2-й класс)Среднее срабатывание на ТП-5/ТП-6.
| Расстояние устойчивого срабатывания | 17–25 м |
| Угол обзора | (20+12)° |
| Радиус зоны контроля (высота установки 17 м) | не менее 3,0 м |
| Напряжение питания (от СЛИ) | от 19 до 27 В |
| Масса, не более | 0,45 кг |
ИПС 330-003-3 (3-й класс)Срабатывание на ТП-5/ТП-6.
| Расстояние устойчивого срабатывания | 12–17 м |
| Угол обзора | (29+12)° |
| Радиус зоны контроля (высота установки 12 м) | не менее 3,1 м |
| Напряжение питания (от СЛИ) | от 19 до 27 В |
| Масса, не более | 0,45 кг |

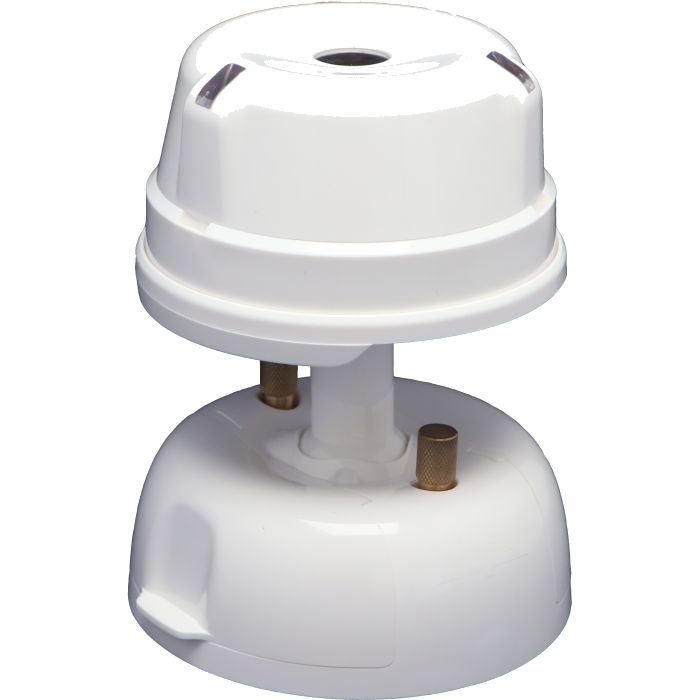

ИПС 330-003-4 (4-й класс)Ближнее срабатывание на ТП-5/ТП-6.
| Расстояние устойчивого срабатывания | менее 12 м |
| Угол обзора | (36+12)° |
| Радиус зоны контроля (высота установки 10 м) | не менее 3,2 м |
| Напряжение питания (от СЛИ) | от 19 до 27 В |
| Масса, не более | 0,45 кг |
Как это работает и подключается
- До 150 извещателей ИПП на одну линию КЛ-И; сечение проводников на клеммах — до 1,5 мм².
- Параметры линии связи с СО-КПП: импульсный ток контроля (дежурный режим) не более 150 мА, ток в режиме «Пуск» не более 520 мА при напряжении 8,1 В, ограничение времени нагрева 30 с.
- Угол юстировки оптической оси — ±15°; извещатель подключается к КЛ-И из состава ПКТС «Олимп-И» либо к КЛ-И-2 («ШУ Олимп»-81-500х400х200).
- Ток потребления по линии СЛИ: не более 0,25 мА в дежурном режиме, до 18 мА в режиме подзаряда встроенной батареи ионисторов.
- Общие для всех классов параметры: степень защиты IP41, диапазон рабочих температур –20…+60 °C, влажность до 93% при 40 °C, наработка на отказ не менее 60 000 ч, срок службы не менее 10 лет, габариты корпуса 146×Ø115 мм.
- Подключение СО-КПП — напрямую к клеммам НЭ, полярность подключения не имеет значения.
Монтаж
- При монтаже извещатель устанавливают рядом с СО-КПП и направляют так, чтобы зона контроля максимально перекрывала зону орошения оросителя.
- Установка на некапитальные конструкции (балки, сэндвич-панели, профнастил) и поверхности с вибрацией недопустима; на трубопровод пожаротушения — только со специальным креплением.
- После любого гидроудара, пуска насосов или сотрясения объекта, а также после механического воздействия на участок трубопровода (в т.ч. замены оросителя) все ИПП на этом участке нужно проверить на смещение зоны контроля и при необходимости заново юстировать.
- Окно извещателя нужно поддерживать в чистоте: очистка кисточкой или смоченной спиртом тканью не реже раза в 6 месяцев.
Примеры
Пуск оросителя от извещателя пламени
Паспорт описывает встроенное устройство ИПП-СИ, которое подаёт пусковой ток (520 мА, 8,1 В) на нагреватель оросителя СО-КПП по команде с ПКТС «Олимп-И», контролируя его вскрытие.
Юстировка зоны контроля лазером
Паспорт предусматривает встроенный лазер видимого диапазона для наведения диаграммы направленности, включаемый кнопкой на извещателе или дистанционно.
Частые вопросы
Сколько извещателей ИПП можно поставить на одну линию?
Паспорт ограничивает суммарное число ИПП на КЛ-И до 150 штук.
Нужно ли перепроверять юстировку после ремонта трубопровода?
Да, паспорт требует проверить возможное смещение зоны контроля и при необходимости заново юстировать извещатели после любого механического воздействия на трубопровод или гидроудара.
Нюансы и грабли
- Избегать попадания в глаза лазерного излучения (прямого или отражённого) при юстировке — паспорт выделяет это отдельным предупреждением.
- Способ установки должен исключать попадание водяных брызг и не искажать карту орошения СО-КПП, к которому привязан извещатель.
Документация
- Гефест — Паспорт. Извещатели ИПС 330-003 (ИПП-СИ) ver 1.09, КФСТ.425241.010 ПС
