Гефест · тепловые пожарные извещатели (сателлитные, для ПКТС «Олимп-И»)
ИПТ-СИ — сателлитный тепловой извещатель Гефест с пуском оросителя СО-КПП
Тепловой сателлитный извещатель серии «Гефест» стоит в кольцевой линии ПКТС «Олимп-И» и по команде подаёт пусковой ток на нагреватель оросителя СО-КПП, контролируя его вскрытие.
Модели семейства
ИПС 101-007-PR (ИПТ-СИ-ку Гефест)исполнение корпуса «ку», высота 52 мм
| Ток потребления по линии СЛИ | дежурный режим не более 0,15 мА; подзаряд батареи ионисторов не более 18 мА |
| Температура срабатывания | программируется от +54 до +100 °С |
| Время принудительного срабатывания оросителя | 5 с (колба 57 °С), 6 с (колба 68 °С), 8 с (колба 93 °С), при начальной температуре 20 °С |
| Сечение проводников на клеммах | не более 1,5 мм²; не рекомендуются однопроволочные жилы |
| Сопротивление изоляции | не менее 20 МОм |
| Размер корпуса / монтажное отверстие | 52 мм, ∅110 мм; отверстие в потолке ∅90–98 мм |
| Степень защиты / диапазон температур | IP41; –20…+60 °С, влажность до 93% при 40 °С |
| Наработка на отказ / срок службы | не менее 60 000 ч; средний срок службы не менее 10 лет |

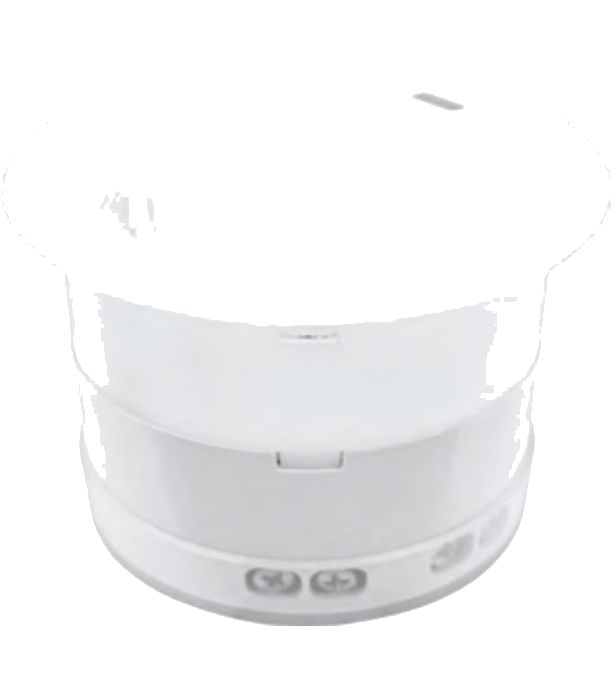

ИПС 101-007/2-PR (ИПТ-СИ-кс Гефест)исполнение корпуса «кс», высота 92 мм
| Ток потребления по линии СЛИ | дежурный режим не более 0,15 мА; подзаряд батареи ионисторов не более 18 мА |
| Температура срабатывания | программируется от +54 до +100 °С |
| Время принудительного срабатывания оросителя | 5 с (колба 57 °С), 6 с (колба 68 °С), 8 с (колба 93 °С), при начальной температуре 20 °С |
| Сечение проводников на клеммах | не более 1,5 мм²; не рекомендуются однопроволочные жилы |
| Сопротивление изоляции | не менее 20 МОм |
| Размер корпуса / монтажное отверстие | 92 мм, ∅110 мм; отверстие в потолке ∅90–98 мм |
| Степень защиты / диапазон температур | IP41; –20…+60 °С, влажность до 93% при 40 °С |
| Наработка на отказ / срок службы | не менее 60 000 ч; средний срок службы не менее 10 лет |
Как это работает и подключается
- Работает только в составе ПКТС «Олимп-И»: подключается в кольцевую линию контроллера локального КЛ-И, адрес присваивается программатором ПА-И.
- Устанавливается непосредственно на СО-КПП (спринклерный ороситель с контролем пуска и принудительным электропуском) — сам ороситель поставляется отдельно.
- Встроенный накопитель энергии (батарея ионисторов) даёт пусковой ток на нагреватель СО-КПП; извещатель контролирует заряд батареи и компенсирует её разряд.
- Пусковой ток подаётся по команде с ПКТС «Олимп-И», а не самостоятельно по факту нагрева — извещатель только копит энергию и контролирует вскрытие СО-КПП.
Монтаж
- Монтаж — по проекту с учётом СП 484.1311500.2020; способ установки должен исключать попадание водяных брызг и не искажать карту орошения СО-КПП.
- После хранения на морозе перед вскрытием упаковки выдержать извещатели при комнатной температуре не менее 4 ч.
- На клеммах не рекомендуются проводники с однопроволочными жилами — механическое усилие на клемму может повредить извещатель.
Примеры
Локальное тушение спринклером с принудительным пуском
Извещатель следит за температурой и по команде «Олимп-И» подаёт пусковой ток на нагреватель СО-КПП — ороситель срабатывает принудительно, а не только от расплава колбы.
Контроль вскрытия оросителя
После срабатывания извещатель фиксирует факт вскрытия СО-КПП и отправляет извещение на «Олимп-И».
Частые вопросы
Можно ли подключить извещатель к обычному адресному ППКП, а не к «Олимп-И»?
Паспорт описывает работу только в кольцевой линии КЛ-И контроллера ПКТС «Олимп-И» — совместимость с другими приборами им не заявлена.
Чем отличаются исполнения «ку» и «кс»?
Только габаритами корпуса — 52 мм у «ку» и 92 мм у «кс» при одинаковом диаметре 110 мм и одном посадочном отверстии; электрические характеристики паспорт даёт общими для обоих исполнений.
Нюансы и грабли
- Не путать исполнения: «ку» (52 мм) и «кс» (92 мм) — разная высота корпуса при одинаковом посадочном отверстии ∅90–98 мм.
- Извещатель не заменяет ороситель: СО-КПП заказывается отдельно и не входит в комплект поставки извещателя.
- Проверка работоспособности — не реже раза в 6 мес.; при ремонтных работах в помещении извещатели нужно защищать от побелки, краски и пыли, после ремонта — обязательна повторная проверка.
Документация
- Гефест — Паспорт Извещатель ИПС 101-007 (ИПТ-СИ-ку/кс), КФСТ.425214.050 ПС, ver.1.05
