ИПТ-СИ-л / ИПТ-И-л Гефест — тепловой точечный адресно-аналоговый извещатель

Тепловой максимально-дифференциальный извещатель «Гефест» с программируемой температурой срабатывания от +54 до +100 °C. Сателлитная версия «СИ» ещё и пускает спринклерный ороситель СО-КПП.

Извещатели пожарные тепловые точечные адресно-аналоговые серии «Гефест» (ИПТ-СИ-л, ИПТ-И-л)

Модели семейства

ИПС 101-006-PR (ИПТ-СИ-л Гефест)Сателлитный извещатель со встроенным управлением пуском оросителя СО-КПП: контролирует вскрытие СО-КПП и подаёт на него пусковой ток от встроенной батареи ионисторов.

Ток потребления по СЛИ (дежурный / подзаряд батареи)	0,15 мА / 18 мА
Температура срабатывания (программируется)	от +54 до +100 °C
Время принудительного срабатывания оросителя (20 °C)	5 с (колба 57 °C) / 6 с (68 °C) / 8 с (93 °C)
Макс. сечение проводников на клеммах	1,5 мм²
Электрическое сопротивление изоляции, не менее	20 МОм
Наработка на отказ / срок службы, не менее	60 000 ч / 10 лет
Степень защиты	IP41
Размер корпуса	54 мм, Ø 89 мм
Масса, не более	0,2 кг

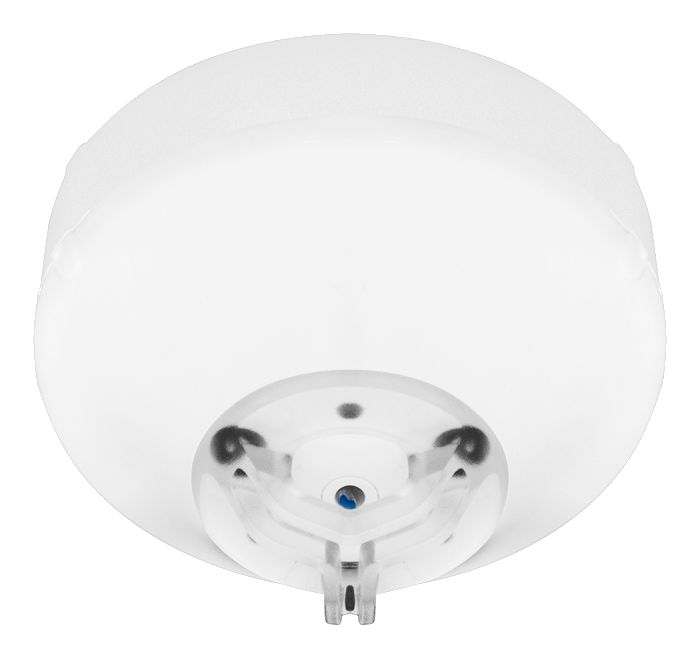

ИП 101-006/2-PR (ИПТ-И-л Гефест)Адресная версия без встроенного управления пуском оросителя (без функции СИ).

Ток потребления по СЛИ, дежурный режим	0,15 мА
Температура срабатывания (программируется)	от +54 до +100 °C
Макс. сечение проводников на клеммах	1,5 мм²
Электрическое сопротивление изоляции, не менее	20 МОм
Наработка на отказ / срок службы, не менее	60 000 ч / 10 лет
Степень защиты	IP41
Размер корпуса	54 мм, Ø 89 мм
Масса, не более	0,2 кг

Как это работает и подключается

Извещатель адресно-аналоговый, для круглосуточной работы совместно с ПКТС «Олимп-И»; подключение — в кольцевую линию контроллера КЛ-И.
Класс по температуре срабатывания — PR: температура срабатывания программируется, максимально-дифференциальный алгоритм.
Адрес каждому извещателю присваивается программатором адреса ПА-И в соответствии с проектом.
Пусковой ток на СО-КПП версия «СИ» подаёт по команде с ПКТС «Олимп-И», а не самостоятельно по нагреву — извещатель только контролирует накопитель энергии и вскрытие оросителя.

Монтаж

Если извещатель до вскрытия упаковки хранился при отрицательной температуре, выдержать при комнатной температуре не менее 4 ч перед монтажом.
Размещение и монтаж — по проекту с учётом СП 484.1311500.2020.
При ремонтных работах в помещении извещатель нужно защищать от механических повреждений и строительной пыли/краски; после ремонта — проверить работоспособность.

Примеры

Пуск оросителя по команде «Олимп-И»

Паспорт описывает встроенное устройство ИПТ-СИ: по команде с ПКТС «Олимп-И» оно подаёт пусковой ток на нагреватель СО-КПП от встроенного накопителя энергии (батареи ионисторов) и контролирует вскрытие оросителя.

Установка рядом с оросителем

Паспорт допускает крепление извещателя рядом с СО-КПП на кронштейне КФСТ.735322.183 при условии защиты от водяных брызг и без искажения карты орошения оросителя.

Частые вопросы

Чем ИПТ-СИ-л отличается от ИПТ-И-л?

По паспорту версия «СИ» — сателлитная, со встроенным управлением пуском спринклерного оросителя СО-КПП и контролем его вскрытия; версия «И» этой функции не имеет.

В каком диапазоне программируется температура срабатывания?

От +54 до +100 °C, согласно паспорту (класс PR).

Нюансы и грабли

Функция пуска оросителя (СО-КПП) есть только у версии «СИ» — обычная «И» её не имеет, паспорт различает их именно этим.
Проверка работоспособности — не реже одного раза в 6 месяцев по паспорту.

Документация

Гефест — Паспорт. Извещатели ИПС 101-006 (ИПТ-СИ-л / ИПТ-И-л) ver 1.05, КФСТ.425214.047 ПС
