Ирида-Гефест — световой оповещатель-табло

Световой оповещатель-табло «Ирида-Гефест» трёх исполнений по напряжению питания (T, P, SP) и четырёх размеров строки. Степень защиты IP44/IP66, работа от –40 (или –60) до +55 °C.

Оповещатель пожарный световой «Ирида-Гефест»

Модели семейства

Исполнение TПитание от источника 24 В в широком диапазоне.

Номинальное напряжение питания	24 В
Допустимый диапазон напряжения	10,5–48 В
Контрастное восприятие при макс. освещённости	до 500 лк
Диапазон рабочих температур	от –40 до +55 °C (исполнение «Север» — от –60 до +55 °C)
Степень защиты	IP44, IP66

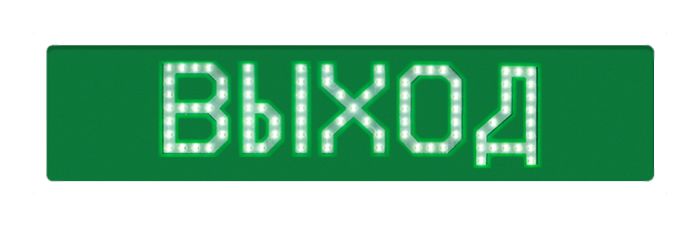

Исполнение PБолее узкий диапазон питания, выше контрастность на свету.

Допустимый диапазон напряжения	12–30 В
Ток потребления в режиме оповещения, не более	100 мА по каждому входу управления
Контрастное восприятие при макс. освещённости	до 10 000 лк
Диапазон рабочих температур	от –40 до +55 °C (исполнение «Север» — от –60 до +55 °C)
Степень защиты	IP44, IP66

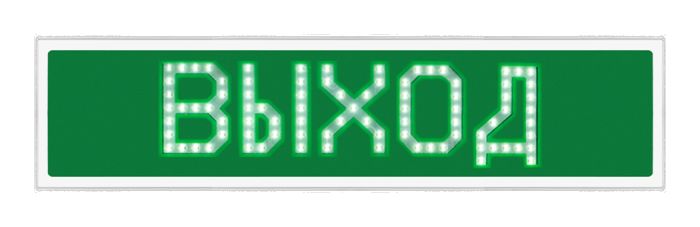

Исполнение SPДля максимальной внешней освещённости.

Допустимый диапазон напряжения	18–30 В
Ток потребления в режиме оповещения, не более	250 мА по каждому входу управления
Контрастное восприятие при макс. освещённости	до 50 000 лк
Диапазон рабочих температур	от –40 до +55 °C (исполнение «Север» — от –60 до +55 °C)
Степень защиты	IP44, IP66

Как это работает и подключается

Строка отображения — «1×8» (одна строка до 8 знаков, ток 25 мА), «2×5» (25 мА), «2×8» (25 мА) или «2×10» (35 мА).
Габариты и масса по размеру строки: «1×8» — 300×80×40 мм / 1,0 кг; «2×5» — 300×150×40 мм / 1,2 кг; «2×8» — 350×150×40 мм / 1,5 кг; «2×10» — 425×150×40 мм / 2,1 кг.
Максимальная относительная влажность окружающей среды — 93 % при +40 °C.

Монтаж

Перед эксплуатацией паспорт отсылает к руководству по эксплуатации КФСТ.425543.055 РЭ.
В комплект по заказу входят скоба для крепления, огнестойкая монтажная коробка и козырёк.

Примеры

Табло в условиях высокой освещённости

Паспорт относит контрастное восприятие до 50 000 лк к исполнению SP — для помещений с обычным освещением (до 500 лк) достаточно исполнения T.

Северное исполнение

Паспорт отдельно указывает диапазон от –60 до +55 °C для исполнения «Север», в отличие от стандартных –40…+55 °C.

Частые вопросы

Чем отличаются исполнения T, P и SP?

Диапазоном напряжения питания и максимальной контрастностью восприятия: T — до 500 лк (10,5–48 В), P — до 10 000 лк (12–30 В), SP — до 50 000 лк (18–30 В), согласно таблице характеристик паспорта.

Какая степень защиты у оповещателя?

Паспорт указывает IP44 и IP66 в зависимости от исполнения корпуса.

Нюансы и грабли

Три исполнения (T/P/SP) различаются диапазоном питания и максимальным током на вход управления — при замене оповещателя это нужно сверять с проектом, а не только с размером табло.
Гарантия по паспорту — 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.

Документация

Гефест — Паспорт. Оповещатель пожарный световой «Ирида-Гефест» ver 1.8, КФСТ.425543.055 ПС
