КМ-О / КМ / КМ-А — монтажные коробки для цепей ОПБ и общего назначения

Огнестойкие монтажные коробки КМ-О — для цепей систем пожарной безопасности (по ГОСТ Р 53316-2009), общепромышленные КМ и КМ-А — для электропроводок общего назначения. Защита IP41/IP55/IP66.

Коробки монтажные огнестойкие КМ-О и общепромышленные КМ, КМ-А

Модели семейства

КМ-О (огнестойкая)Керамические клеммные колодки внутри корпуса, зажим заземления РЕ внутри и снаружи.

Степень защиты	IP41, IP55, IP66
Температура эксплуатации (IP41)	от −40 до +80 °C
Температура эксплуатации (IP55/IP66)	от −40 до +130 °C, исполнение (−60 °C): от −60 до +130 °C
Клеммы	сечение 3,0 / 6,0 / 10,0 мм², ток 32 / 41 / 57 А при 450 В
Кабельный ввод IP55	втулки под кабель Ø4–18 мм
Кабельный ввод IP66	вводы под кабель Ø6–12 мм, резиновые (Р) — Ø8–13 мм

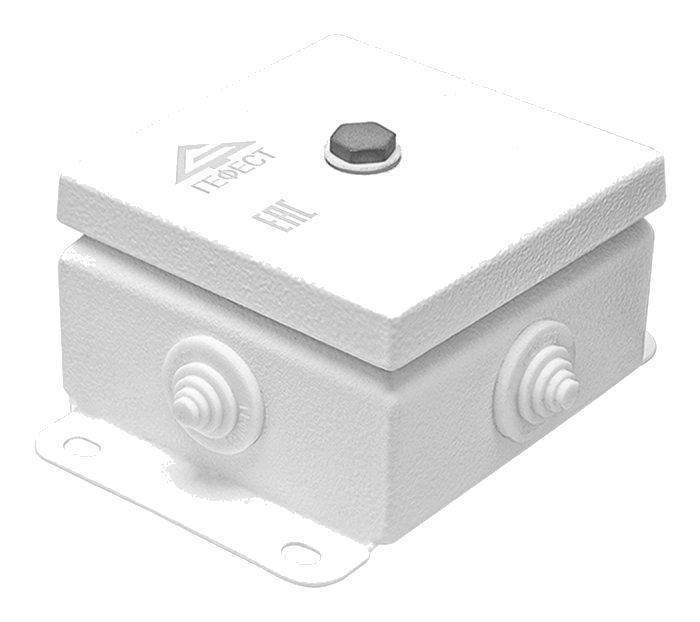

КМ / КМ-А (общепромышленные)Для электропроводок общего назначения; КМ-А опционально со смотровым окном из поликарбоната.

Степень защиты	IP55, IP66
Температура эксплуатации	от −40 до +100 °C
Номинальное напряжение	450–1000 В
Момент затяжки болтов крышки (IP55/IP66)	1,5…2,0 Нм

Как это работает и подключается

Корпус исполнения IP41 — трудногорючий АВС-пластик с вкладышем на основании из оцинкованной стали; IP55/IP66 — трудногорючий пластик либо нержавеющая/оцинкованная сталь с полимерным покрытием.
Крышки IP55/IP66 соединены с корпусом проводом заземления через зажим PE; зажим заземления есть и снаружи корпуса.
Гарантийный срок эксплуатации — 24 месяца со дня ввода в эксплуатацию, срок хранения — не менее 12 месяцев со дня приёмки ОТК; срок службы — не менее 10 лет.

Монтаж

Монтировать в любом пространственном положении винтами или саморезами (в комплект не входят); не вносить изменения в конструкцию — это нарушает степень защиты.
Кабель через втулки мембранного типа (IP55) — срезать нужную ступень по диаметру кабеля (1-я ступень 4–7 мм, 2-я 8–11 мм, 3-я 12–15 мм, 4-я 16–18 мм).
Кабель через металлические вводы (IP66) — протянуть кабель, затянуть гайку вручную до сопротивления, довернуть ключом на оборот, проверить отсутствие подвижности кабеля по оси.
Затяжка болтов крепления крышки — момент 1,5…2,0 Нм для коробок IP55/IP66; для отверстий под кабель IP66(П) сверлить коническим сверлом Ø16/20/25 мм.
Перед закрытием крышки убедиться в отсутствии влаги, пыли и посторонних предметов внутри корпуса; перед началом работ отключить электропитание.
У коробок КМ(П) на дне корпуса предусмотрено место крепления DIN-рейки — как альтернатива креплению винтами/саморезами через угловые отверстия или отверстия на донышке.
Регламент техобслуживания: раз в год — очистка поверхности коробки и клемм от пыли/грязи/влаги; раз в три месяца — подтяжка винтов на клеммах, проверка прокладки крышки, повреждений корпуса/клемм/ввода, плотности кабельного ввода (для IP66), цепи заземления и целостности смотрового окна (для КМ-А).

Примеры

Огнестойкая кабельная линия

КМ-О используется в составе огнестойкой кабельной линии — при монтаже руководствоваться сертификатом на конкретную линию, провода внутри защищать огнестойкой изоляцией.

Общепромышленная проводка

КМ и КМ-А — там, где не требуется сохранение работоспособности при пожаре, включая исполнение со смотровым окном (КМ-А).

Частые вопросы

Чем КМ-О отличается от КМ и КМ-А?

КМ-О — огнестойкая, для цепей систем пожарной безопасности, с керамическими клеммами внутри; КМ и КМ-А — общепромышленные, для проводки общего назначения, КМ-А опционально со смотровым окном.

Какой момент затяжки крышки?

1,5…2,0 Нм для исполнений IP55 и IP66 — паспорт задаёт именно эти значения.

Нюансы и грабли

Диапазон рабочих температур у разных исполнений разный (от −40…+80 °C у IP41 до −60…+130 °C у спецверсии IP55/IP66) — сверять с реальным исполнением коробки, а не с общим названием серии.
Внесение несанкционированных изменений в конструкцию нарушает заявленную степень защиты — коробки сертифицированы именно в собранном виде.
При использовании КМ-О в огнестойкой кабельной линии монтаж вести по сертификату на конкретную линию, а не только по паспорту коробки.
Отказом по паспорту считается: несоответствие степени защиты IP66, разрушение клемм/винтового контакта или отсутствие цепи заземления — самостоятельная замена вышедших из строя деталей допускается только с разрешения службы техподдержки изготовителя.

Документация

Гефест — Паспорт и руководство по эксплуатации. Коробки монтажные и огнестойкие КМ, КМ-А и КМ-О ver 1.20, КФСТ.301262.001 ПС
