МКО(С)-И / МКО(В)-И — модуль контроля и питания линии оповещения

Адресный модуль в кольцевой линии КЛ-И (КЛ-И-2): включает/выключает и контролирует линию световых или звуковых оповещателей, питание которых берёт от внешнего источника, а не от СЛИ.

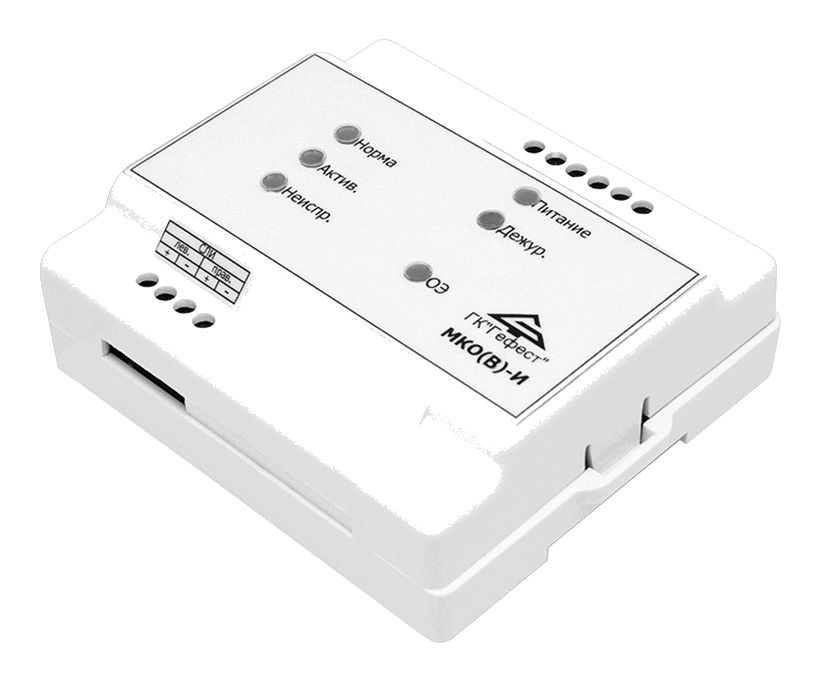

Модуль контроля оповещения МКО системы Гефест ПКТС «Олимп-И»

Модели семейства

МКО(В)-Идля постоянно включённых световых оповещателей (табличек «Выход»)

Напряжение питания (от СЛИ)	от 19 до 27 В
Токопотребление от СЛИ	не более 0,15 мА
Параметры внешнего ИБЭ	24 В номинал, 19–27 В допустимо, ток не менее 2,2 А
Пороги пониженного напряжения	«Неисправность» менее 19 В; «Норма» более 21 В
Максимальный ток от внешнего ИБЭ	собственное потребление 20 мА; на питание оповещателей до 700 мА
Частота режима мигания	0,5–2 Гц
Максимальное сечение проводников на клеммах	2,5 мм²
Средняя наработка на отказ	не менее 60 000 ч
Степень защиты	IP30
Габариты / масса	104×93×34 мм / не более 0,2 кг
Диапазон рабочих температур	-5…+55 °C

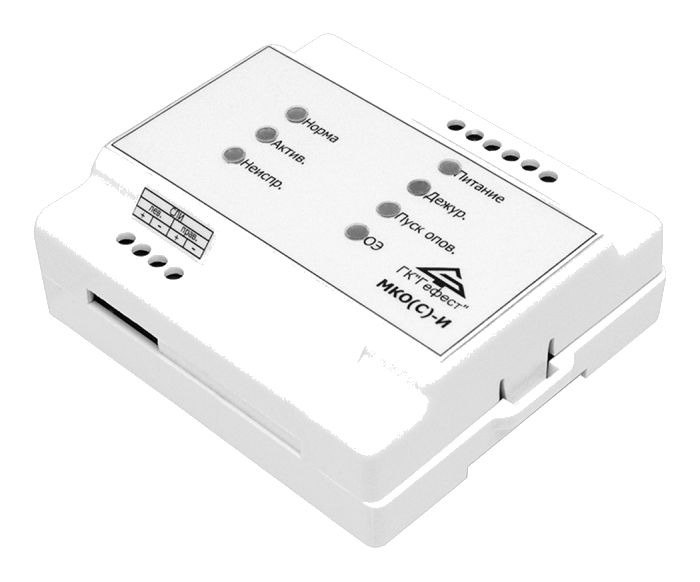

МКО(С)-Идля оповещателей, включаемых по команде (сирены, табло «Пожар»)

Напряжение питания (от СЛИ)	от 19 до 27 В
Токопотребление от СЛИ	не более 0,15 мА
Параметры внешнего ИБЭ	24 В номинал, 19–27 В допустимо, ток не менее 2,2 А
Максимальный ток от внешнего ИБЭ	собственное потребление 20 мА; на питание оповещателей до 700 мА
Смена полярности линии оповещения	автоматическая, по команде с БКУ-И
Максимальное сечение проводников на клеммах	2,5 мм²
Степень защиты	IP30
Габариты / масса	104×93×34 мм / не более 0,2 кг

Как это работает и подключается

МКО управляют (включают/выключают) и контролируют световые и звуковые оповещатели, но питание самих оповещателей берётся от внешнего источника (ИБЭ), а не от СЛИ — модуль обеспечивает гальваническую развязку СЛИ и линии оповещения (ЛО).
Модуль автоматически контролирует целостность ЛО на обрыв и КЗ по наличию ответа от оконечного элемента «ОЭ-МКО», а также контролирует состояние вводов внешнего ИБЭ на пропадание или снижение напряжения ниже допустимого уровня.
МКО(В)-И не меняет полярность питания ЛО — только переключает непрерывное/мигающее свечение по команде БКУ-И; МКО(С)-И умеет менять полярность напряжения в ЛО и включать/выключать мигающий режим.
Ответвления в линии ЛО не допускаются; полярность на клеммах «ЛО» в паспорте указана для режима прямой полярности.
Подключение модулей — к КЛ-И (КЛ-И-2), как у других адресных устройств кольцевой линии.

Монтаж

Каждому модулю по проекту вручную присваивается адрес (1–250) программатором ПА-И или ПО «Тест КЛ-И»; на клеммах не рекомендуются однопроволочные жилы.
Модули монтируются на стене/колонне саморезами или на DIN-рейке (35 мм) в электротехническом шкафу; при смежном расположении с другими устройствами допускается установка вплотную.
Перед монтажом — внешний осмотр на трещины/сколы/вмятины; после хранения на морозе перед вскрытием упаковки выдержать при комнатной температуре не менее 4 ч.

Примеры

Постоянно светящаяся табличка «Выход»

МКО(В)-И питает световой оповещатель непрерывно, а по команде с БКУ-И может переключить его в мигающий режим — полярность линии при этом не меняется.

Включение сирены и табло «Пожар» по тревоге

МКО(С)-И подаёт питание на линию оповещения только по команде, с возможностью смены полярности и мигающего режима — под сирены и таблички, включаемые именно по тревоге.

Частые вопросы

Питает ли МКО оповещатели от адресной линии?

Нет — питание оповещателей идёт от внешнего источника бесперебойного питания (24 В, ток не менее 2,2 А), а СЛИ используется только для команд и контроля; модуль обеспечивает гальваническую развязку между ними.

Какой МКО ставить под табличку «Выход»?

МКО(В)-И — он рассчитан на постоянно включённые световые оповещатели и умеет переключать их между непрерывным и мигающим свечением без смены полярности линии.

Нюансы и грабли

МКО не питает оповещатели от кольцевой линии (СЛИ) — обязательно нужен внешний источник бесперебойного питания (ИБЭ) 24 В с током не менее 2,2 А; без него линия оповещения не заработает, даже если СЛИ исправна.
Контроль обрыва/КЗ линии оповещения работает только при установленном оконечном элементе «ОЭ-МКО» на дальнем конце линии — без него целостность ЛО не проверяется.
МКО(В)-И и МКО(С)-И — разные модификации по функции (постоянное свечение со сменой режима мигания против управляемого включения со сменой полярности), не путать при выборе под конкретный тип оповещателя.

Документация

Гефест — ПКТС «Олимп-И», Руководство по эксплуатации КФСТ.425532.088 РЭ, вер. 1.12, раздел 12 «МКО» (12.2 Назначение, 12.3 Технические характеристики, 12.4 Схема подключений, 12.6 Монтаж)
