Гефест · модули пуска спринклерного оросителя (адресные, для ПКТС «Олимп-И»)
МКС-И-л / МКС-И-ку / МКС-И-кс — модуль контроля и принудительного пуска СО-КПП
Адресный модуль без теплового элемента: по команде «Олимп-И» подаёт пусковой ток на нагреватель оросителя СО-КПП, контролирует его линию; ставится, где температуру следит другой извещатель.
Модели семейства
МКС-И-лисполнение корпуса «л»
| Габаритные размеры | 54 мм, Ø 89 мм |
| Максимальное сечение проводников на клеммах | 1,5 мм² |
| Степень защиты | IP41 |
| Диапазон рабочих температур | -20…+60 °C |
| Масса | не более 0,2 кг |

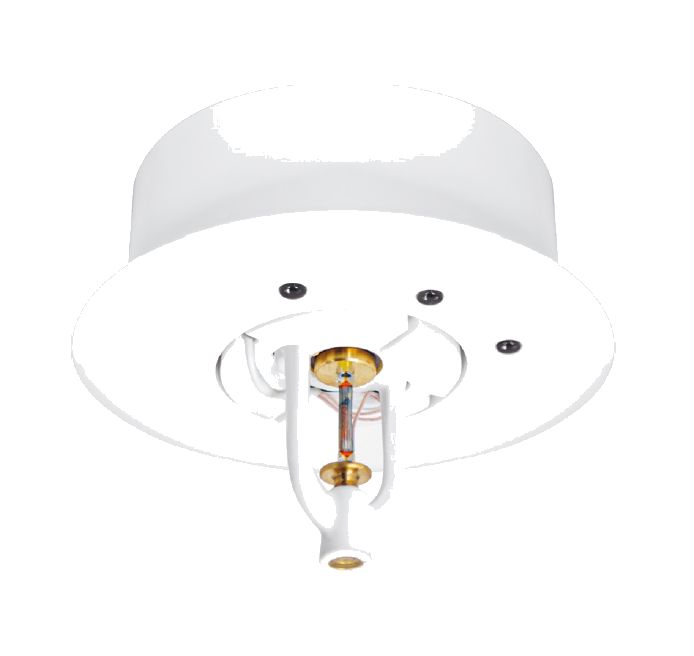

МКС-И-куисполнение корпуса «ку»
| Габаритные размеры / монтажное отверстие | 52 мм, Ø 110 мм / Ø 90–98 мм |
| Максимальное сечение проводников на клеммах | 2,5 мм² |
| Степень защиты | IP41 |
| Диапазон рабочих температур | -20…+60 °C |
| Масса | не более 0,2 кг |

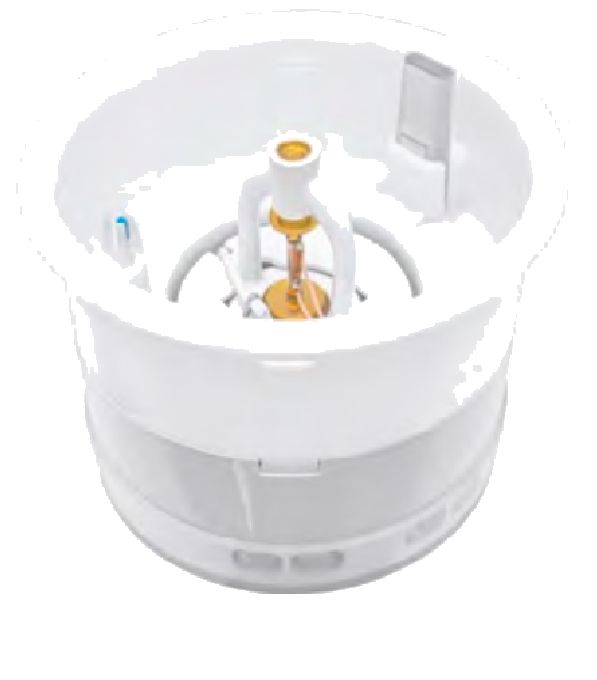

МКС-И-ксисполнение корпуса «кс»
| Габаритные размеры / монтажное отверстие | 92 мм, Ø 108 мм / Ø 90–98 мм |
| Максимальное сечение проводников на клеммах | 2,5 мм² |
| Степень защиты | IP41 |
| Диапазон рабочих температур | -20…+60 °C |
| Масса | не более 0,2 кг |
Как это работает и подключается
- Подключается в кольцевую линию контроллера КЛ-И (КЛ-И-2), питание от СЛИ 19–27 В, ток потребления во всех режимах кроме заряда ионисторов не более 0,15 мА, в режиме «Заряд ионистора» — 18 мА.
- Имеет сборку из трёх ионисторов для активации (нагрева) теплового замка СО-КПП; параметры линии связи с СО-КПП: импульсный ток контроля в дежурном режиме не более 150 мА, ток в режиме «Пуск» не более 520 мА при напряжении 8,1 В, ограничение времени нагрева — 30 с.
- Принудительное срабатывание оросителя (при начальной температуре 20 °C): 5 с с колбой 57 °C (оранжевая), 6 с с колбой 68 °C (красная), 8 с с колбой 93 °C (зелёная).
- Переход в «Неисправность» при обрыве/КЗ нагревательного элемента (НЭ) СО-КПП — не более 2 с в дежурном режиме, не более 20 с в режиме «Пуск»; также контролирует снижение напряжения ионисторов.
- Подключение НЭ СО-КПП — напрямую к клеммам НЭ, полярность не имеет значения; к одному МКС-И можно подключить не более одного СО-КПП.
- Средняя наработка на отказ — не менее 60 000 ч.
Монтаж
- Наращивание или удлинение проводов СО-КПП не допускается; при необходимости заказывать СО-КПП с нестандартными (удлинёнными) проводами у производителя.
- Прокладка кабелей под платой МКС-И-л не допускается — только по периметру корпуса.
- МКС-И-л и МКС-И-ку можно устанавливать в непосредственной близости от СО-КПП на кронштейне КФСТ.735322.183 (заказывается отдельно) или другим способом, обязательно с защитой от водяных брызг и без искажения карты орошения СО-КПП.
- Каждому модулю по проекту вручную присваивается адрес (1–250) программатором ПА-И или ПО «Тест КЛ-И»; на клеммах не рекомендуются однопроволочные жилы.
- После хранения на морозе перед вскрытием упаковки выдержать при комнатной температуре не менее 4 ч; извлечение платы из корпуса не допускается.
Примеры
Принудительный пуск оросителя без встроенного датчика температуры
МКС-И подаёт пусковой ток на нагреватель СО-КПП по команде БКУ-И и контролирует вскрытие оросителя, но саму температуру среды не измеряет — для этого рядом ставится отдельный извещатель.
Частые вопросы
Чем МКС-И отличается от ИПТ-СИ?
У МКС-И нет теплового чувствительного элемента — он только подаёт пусковой ток на нагреватель СО-КПП и контролирует его линию по команде «Олимп-И»; за температуру среды в этом случае должен отвечать отдельный извещатель.
Сколько оросителей можно подключить к одному МКС-И?
Не более одного СО-КПП — параллельное подключение нескольких оросителей к одному модулю паспортом не допускается.
Нюансы и грабли
- МКС-И не измеряет температуру среды — в отличие от ИПТ-СИ/ИПТ-И, у модуля нет собственного термоэлемента; там, где нужна тепловая защита зоны, рядом с МКС-И ставится отдельный тепловой извещатель (ИПТ уже опубликован отдельными карточками gefest-ipt-si / gefest-ipt-si-l).
- Корпуса «ку» (52 мм) и «кс» (92 мм) отличаются только высотой при одинаковом посадочном отверстии Ø 90–98 мм — не путать при выборе по месту установки.
- К одному МКС-И подключается не более одного СО-КПП — параллельное подключение нескольких оросителей к одному модулю не допускается.
Документация
- Гефест — ПКТС «Олимп-И», Руководство по эксплуатации КФСТ.425532.088 РЭ, вер. 1.12, раздел 8 «ИПТ и МКС» (8.2 Назначение, 8.3 Технические характеристики — часть, применимая к МКС по сноске «**», 8.4 Схема подключений, 8.6 Монтаж)
