Аква-Гефест КП — спринклерный ороситель с контролем пуска

Спринклерная линия «Аква-Гефест» КП без принудительного пуска: паспорт даёт контроль целостности проводов безопасным током до 100 мА. Коэффициент производительности от 0,35 до 0,84.

Ороситель спринклерный водяной и пенный универсальный общего назначения «Аква-Гефест» с контролем пуска (КП)

Модели семейства

КП 0,35 (СУО0-0,35)Диаметр выходного отверстия 10,4 мм.

Коэффициент производительности	0,35
Диаметр отверстия	10,4 мм
Габариты, не более	56×29 мм розеткой вниз / 56×43 мм розеткой вверх
Масса, не более	0,08 кг
Резьба	R½
K-фактор	4,6 (66,3) GPM/PSI½ (LPM/bar½)
Тепловая инерционность (колба 3 мм)	не более 45 (м·с)^0,5

КП 0,42 (СУО0-0,42)Диаметр выходного отверстия 11,0 мм.

Коэффициент производительности	0,42
Диаметр отверстия	11,0 мм
Габариты, не более	60×30 мм
Масса, не более	0,076 кг
Резьба	R½
K-фактор	5,6 (80) GPM/PSI½ (LPM/bar½)
Тепловая инерционность (колба 3 мм)	не более 50 (м·с)^0,5

КП 0,47 (СУО0-0,47)Диаметр выходного отверстия 11,8 мм.

Коэффициент производительности	0,47
Диаметр отверстия	11,8 мм
Габариты, не более	56×26 мм розеткой вниз / 56×43 мм розеткой вверх
Масса, не более	0,08 кг
Резьба	R½
K-фактор	6,1 (89,1) GPM/PSI½ (LPM/bar½)
Тепловая инерционность (колба 3 мм)	не более 45 (м·с)^0,5

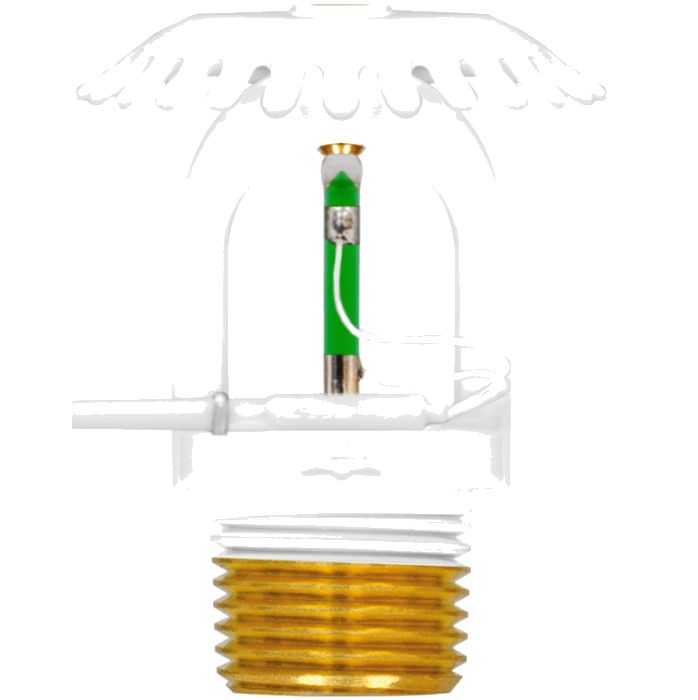

КП 0,60 (СУО0-0,60)Диаметр выходного отверстия 13,0 мм.

Коэффициент производительности	0,60
Диаметр отверстия	13,0 мм
Габариты, не более	60×42 мм
Масса, не более	0,08 кг
Резьба	R½
K-фактор	8,0 (115) GPM/PSI½ (LPM/bar½)
Тепловая инерционность (колба 3 мм)	не более 50 (м·с)^0,5

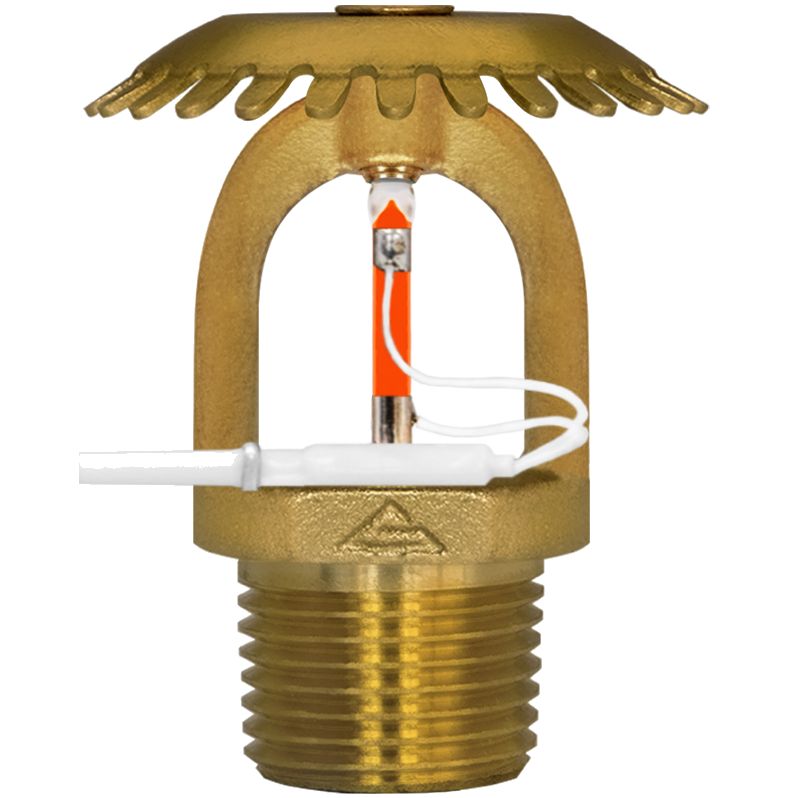

КП 0,71 (СУО0-0,71)Диаметр выходного отверстия 14,5/15,1 мм.

Коэффициент производительности	0,71
Диаметр отверстия	14,5/15,1 мм
Габариты, не более	56×26 мм розеткой вниз / 56×43 мм розеткой вверх
Масса, не более	0,08 кг
Резьба	R½
K-фактор	9,5 (135) GPM/PSI½ (LPM/bar½)
Тепловая инерционность (колба 3 мм)	не более 45 (м·с)^0,5

КП 0,84 (СУО0-0,84)Диаметр выходного отверстия 14,5 мм.

Коэффициент производительности	0,84
Диаметр отверстия	14,5 мм
Габариты, не более	60×30 мм
Масса, не более	0,076 кг
Резьба	R½
K-фактор	11,0 (160) GPM/PSI½ (LPM/bar½)
Тепловая инерционность (колба 3 мм)	не более 50 (м·с)^0,5

Как это работает и подключается

Диапазон рабочего давления по паспорту: для воды 0,1–1,0 МПа, для пены 0,15–1,0 МПа.
Контроль пуска — по двум проводам (стандартная длина 0,5 м, под заказ 5,0 м) безопасным током не более 100 мА, без принудительного электропуска.
Температурные классы колбы: 57±3, 68±3, 79±3, 93±3 °C (цвет жидкости — оранжевый, красный, жёлтый, зелёный соответственно).
Тепловая инерционность колбы 3 мм — не более 45 (м·с)^0,5 у моделей КП 0,35/0,47/0,71 и не более 50 (м·с)^0,5 у КП 0,42/0,60/0,84.
Ороситель — универсальный: паспорт разрешает пенный раствор пенообразователя концентрацией 1, 3 или 6 % при условии, что на сам пенообразователь есть отдельный сертификат соответствия ТР ЕАЭС 043/2017.
Изделие сертифицировано по ЕАЭС RU С-RU.ПБ97.В.00455/23.

Монтаж

Перед монтажом — визуальный осмотр: маркировка, целостность колбы, отсутствие повреждений розетки, дужек корпуса, резьбы, проводов и контактов на колбе.
Ввинчивать в приваренные к трубопроводу муфты ключом Д-У с усилием затяжки 9,5–15 Нм; при каплях на соединении довернуть на ¼ оборота.
Оросители, монтируемые вертикально розеткой вниз, паспорт допускает устанавливать совместно с решёткой.

Примеры

Проверка линии без срабатывания оросителя

Паспорт задаёт безопасный ток контроля не более 100 мА — им можно опрашивать целостность колбы, не запуская ороситель.

Подбор по нужному расходу

Паспорт даёт коэффициент производительности от 0,35 до 0,84 — модель выбирают по расчётному расходу и защищаемой площади не менее 12 м² при высоте установки оросителя над орошаемой поверхностью 2,5 м.

Частые вопросы

Чем КП отличается от версии с принудительным пуском?

По паспорту КП (СУО0) контролирует только целостность цепи безопасным током до 100 мА и не имеет цепи принудительного электрозапуска, в отличие от линии ПП (СЭУО0).

Каким ключом монтировать ороситель?

Паспорт требует ключ Д-У с усилием затяжки 9,5–15 Нм.

Можно ли использовать ороситель с пенообразователем любой марки?

Нет: паспорт требует, чтобы на сам пенообразователь (концентрация 1, 3 или 6 %) был отдельный сертификат соответствия ТР ЕАЭС 043/2017.

Какая гарантия у оросителя?

12 месяцев со дня продажи заказчику, но не более 24 месяцев, и только при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

Нюансы и грабли

Паспорт прямо предупреждает: во избежание механических повреждений при затяжке пользоваться только ключом Д-У, а не универсальным инструментом.
У КП нет принудительного электропуска — это только контроль целостности цепи; для линии с электрозапуском нужна другая линейка «Аква-Гефест» (ПП).
Гарантия изготовителя — 12 месяцев со дня продажи заказчику, но не более 24 месяцев, и только при соблюдении условий транспортирования, хранения, монтажа и эксплуатации — нарушение условий снимает гарантию.

Документация

Гефест — Паспорт. Ороситель КП 0,35/0,42/0,47/0,60/0,71/0,84 ver 3-4
