Аква-Гефест ОСПП — специальный ороситель большой производительности

Специальный ороситель «Аква-Гефест» ОСПП с увеличенным выходным отверстием и коэффициентом производительности 1,28 или 1,91 — для площадей и расходов, не закрываемых обычным оросителем.

Ороситель спринклерный (дренчерный) водяной и пенный специальный «Аква-Гефест» ОСПП

Модели семейства

ОСПП К 1,28Диаметр выходного отверстия 19,5 мм, резьба R¾.

Коэффициент производительности	1,28
Диаметр отверстия	19,5 мм
Защищаемая площадь	не менее 9,6 м² (высота 2,5 м)
Габариты, не более	87,5×50 мм розеткой вниз / 87,5×75 мм розеткой вверх
Масса, не более	0,22 кг
Резьба	R¾
K-фактор	16,8 (242) GPM/PSI½ (LPM/bar½)

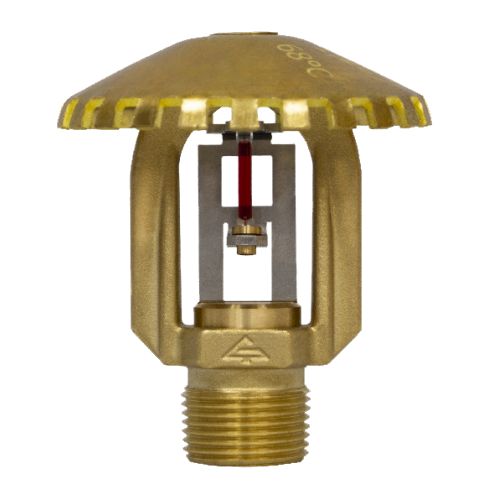

ОСПП К 1,91Диаметр выходного отверстия 24 мм, резьба R1.

Коэффициент производительности	1,91
Диаметр отверстия	24 мм
Защищаемая площадь	не менее 9,6 м² (высота 2,5 м)
Габариты, не более	90×55 мм розеткой вниз / 90×75 мм розеткой вверх
Масса, не более	0,25 кг
Резьба	R1
K-фактор	25 (363) GPM/PSI½ (LPM/bar½)

Как это работает и подключается

Диапазон рабочего давления по паспорту: для воды 0,1–1,2 МПа, для пены 0,15–1,0 МПа.
Температурные классы колбы: 57±3, 68±3, 79±3, 93±3 °C (цвет жидкости — оранжевый, красный, жёлтый, зелёный).
Коэффициент тепловой инерционности с колбой 3 мм — не более 32 (м·с)^0,5.

Монтаж

Перед монтажом — визуальный осмотр: маркировка, целостность колбы, отсутствие механических повреждений розетки, дужек корпуса и резьбы, отсутствие засорения проточной части.
Ввинчивать в приваренные к трубопроводу муфты ключом ОСПП (КФСТ.764432.008) с усилием затяжки 13–27 Нм; при каплях на соединении довернуть на ¼ оборота.
Паспорт отдельно предупреждает: во избежание механических повреждений при затяжке использовать только ключ ОСПП.

Примеры

Высокие расходы на защищаемую площадь

Паспорт даёт коэффициент производительности 1,28 или 1,91 — заметно выше стандартных 0,35–0,84 универсальных оросителей той же марки.

Монтаж отдельным ключом

Паспорт требует именно ключ ОСПП (КФСТ.764432.008) — обычный ключ Д-У для этой линии не подходит по резьбе R¾/R1.

Частые вопросы

Чем ОСПП отличается от обычного универсального оросителя «Аква-Гефест»?

Коэффициентом производительности: 1,28 или 1,91 у ОСПП против 0,3–0,84 у линий КП/ПП/универсальных — паспорт относит ОСПП к специальным оросителям большого расхода.

Каким инструментом монтировать?

Паспорт требует ключ ОСПП (КФСТ.764432.008) с усилием затяжки 13–27 Нм.

Нюансы и грабли

Резьба у двух моделей разная: R¾ у К 1,28 и R1 у К 1,91 — при заказе муфт и переходников это нужно сверять заранее.
Гарантия по паспорту — 12 месяцев со дня продажи, но не более 24 месяцев со дня выпуска; срок службы не менее 10 лет.

Документация

Гефест — Паспорт. Оросители водяные и пенные универсальные ОСПП К 1,28 ver 5; К 1,91 ver 4
