Аква-Гефест ПП — спринклерный ороситель с принудительным пуском и контролем пуска

Спринклерная линия «Аква-Гефест» ПП, кроме тепловой колбы, запускается электрически: пусковое напряжение 7,8 В, ток до 400 мА, срабатывание 5–8 с. Коэффициент производительности 0,3–0,84.

Ороситель спринклерный водяной и пенный универсальный общего назначения «Аква-Гефест» с принудительным пуском и контролем пуска (ПП)

Модели семейства

ПП 0,30 (СЭУО0-0,30)Диаметр выходного отверстия 9,4 мм.

Коэффициент производительности	0,3
Диаметр отверстия	9,4 мм
Давление	0,1–1,0 МПа для воды, 0,15–1,0 МПа для пены
Защищаемая площадь	не менее 12 м² при высоте установки 2,5 м
Интенсивность (вода, 0,1/0,3 МПа)	0,048 / 0,088 л/с·м² розеткой вниз, 0,075 / 0,120 л/с·м² розеткой вверх
Температура срабатывания	57±3, 68±3, 79±3, 93±3 °C
Габариты, не более	60×30 мм
Масса, не более	0,076 кг
Резьба	R½
K-фактор	4,0 (57) GPM/PSI½ (LPM/bar½)

ПП 0,35 (СЭУО0-0,35)Диаметр выходного отверстия 10,4 мм.

Коэффициент производительности	0,35
Диаметр отверстия	10,4 мм
Габариты, не более	56×29 мм розеткой вниз / 56×43 мм розеткой вверх
Масса, не более	0,08 кг
Резьба	R½
K-фактор	4,6 (66,3) GPM/PSI½ (LPM/bar½)

ПП 0,42 (СЭУО0-0,42)Диаметр выходного отверстия 11,0 мм.

Коэффициент производительности	0,42
Диаметр отверстия	11,0 мм
Габариты, не более	60×30 мм
Масса, не более	0,076 кг
Резьба	R½
K-фактор	5,6 (80) GPM/PSI½ (LPM/bar½)

ПП 0,47 (СЭУО0-0,47)Диаметр выходного отверстия 11,8 мм.

Коэффициент производительности	0,47
Диаметр отверстия	11,8 мм
Габариты, не более	56×26 мм розеткой вниз / 56×43 мм розеткой вверх
Масса, не более	0,08 кг
Резьба	R½
K-фактор	6,1 (89,1) GPM/PSI½ (LPM/bar½)

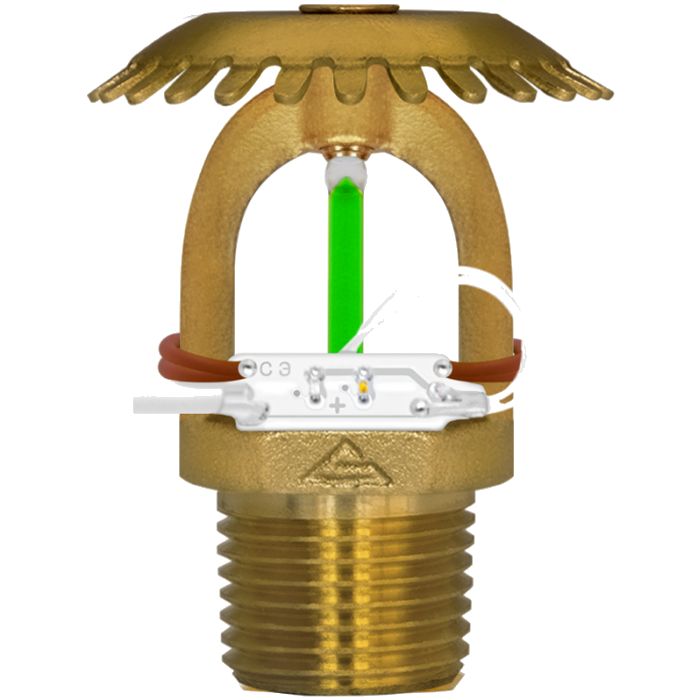

ПП 0,60 (СЭУО0-0,60)Диаметр выходного отверстия 13,0 мм.

Коэффициент производительности	0,6
Диаметр отверстия	13,0 мм
Габариты, не более	60×30 мм
Масса, не более	0,076 кг
Резьба	R½
K-фактор	8,0 (115) GPM/PSI (LPM/bar)

ПП 0,84 (СЭУО0-0,84)Диаметр выходного отверстия 14,5 мм.

Коэффициент производительности	0,84
Диаметр отверстия	14,5 мм
Габариты, не более	60×30 мм
Масса, не более	0,076 кг
Резьба	R½
K-фактор	11,0 (160) GPM/PSI½ (LPM/bar½)

СЭУО0-РВ(Н)о(д)0,71-R½Диаметр выходного отверстия 14,5/15,1 мм, К-фактор 0,71 (9,5 GPM/PSI½).

Давление	0,1–1,0 МПа для воды, 0,15–1,0 МПа для пены
Защищаемая площадь	не менее 12 м² при высоте установки 2,5 м
Интенсивность (вода, 0,1/0,3 МПа)	0,110 / 0,190 л/с·м²
Температура срабатывания	57±3, 68±3, 79±3, 93±3 °C
Пусковое напряжение/ток	7,8 В ±10%, не более 400 мА (колба 20 Ом)
Время срабатывания	5/6/7/8 с при 20 °C и выше
Безопасный ток контроля	не более 100 мА
Резьба, масса	R½, не более 0,08 кг

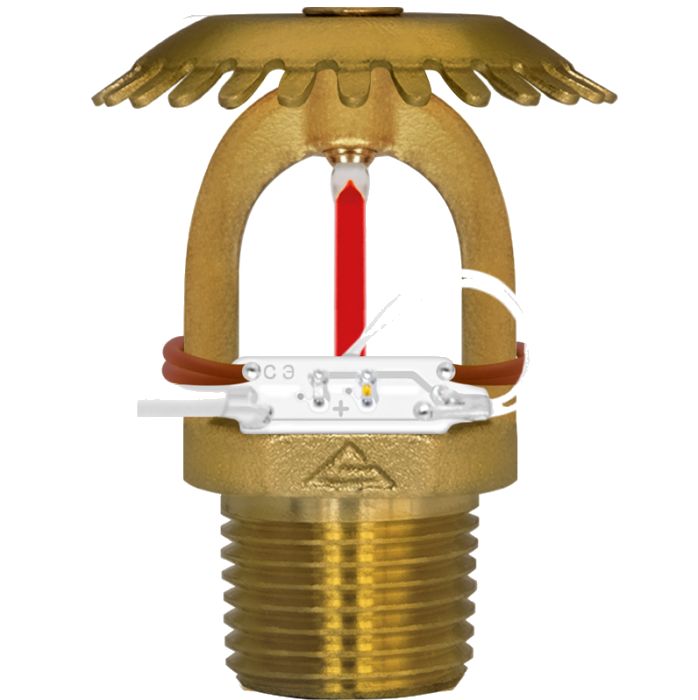

СЭУО0-РВ(Н)о(д)0,84-R½Диаметр выходного отверстия 14,5 мм, К-фактор 0,84 (11,0 GPM/PSI½).

Давление	0,1–1,0 МПа для воды, 0,15–1,0 МПа для пены
Защищаемая площадь	не менее 12 м² при высоте установки 2,5 м
Интенсивность (вода, 0,1/0,3 МПа)	0,110 / 0,208 л/с·м²
Температура срабатывания	57±3, 68±3, 79±3, 93±3 °C
Пусковое напряжение/ток	7,8 В ±10%, не более 400 мА (колба 20 Ом)
Время срабатывания	5/6/7/8 с при 20 °C и выше
Безопасный ток контроля	не более 100 мА
Резьба, масса	R½, не более 0,076 кг

Как это работает и подключается

Диапазон рабочего давления по паспорту: для воды 0,1–1,0 МПа, для пены 0,15–1,0 МПа; защищаемая площадь не менее 12 м² при высоте установки 2,5 м.
Электрическая цепь: пусковое напряжение 7,8±10 % В, пусковой ток не более 400 мА, безопасный ток контроля не более 100 мА, длина проводов 0,5 м (под заказ 5,0 м).
Время срабатывания при принудительном пуске (20 °C) по классу колбы: 5/6/7/8 с для 57/68/79/93 °C соответственно.
Температурные классы колбы: 57±3, 68±3, 79±3, 93±3 °C (цвет жидкости — оранжевый, красный, жёлтый, зелёный).
Ороситель спринклерный: колба разрушается при нагреве до номинальной температуры срабатывания (57/68/79/93 °C), либо пуск подаётся принудительно по проводам.
Пусковая цепь: пусковое напряжение 7,8 В ±10%, пусковой ток не более 400 мА (сопротивление колбы 20 Ом); время срабатывания при принудительном пуске — 5–8 с в зависимости от температурного класса.
Длина проводов пуска: 0,5 м стандартно, 5,0 м под заказ.
По климатическому исполнению — В, категория размещения 2 по ГОСТ 15150, предельная температура воздуха от −50 до +45 °C; изделие неразборное, неремонтируемое.
Гарантия изготовителя — 12 месяцев со дня сдачи в эксплуатацию, но не более 24 месяцев со дня выпуска; срок службы — не менее 10 лет со дня ввода в эксплуатацию.

Монтаж

Перед монтажом — визуальный осмотр: маркировка, целостность колбы, отсутствие повреждений розетки, дужек корпуса, резьбы, проводов и контактов на колбе.
Ввинчивать в приваренные к трубопроводу муфты ключом Д-У с усилием затяжки 9,5–15 Нм; при каплях на соединении довернуть на ¼ оборота.
Внимание паспорта: затяжку вести только ключом Д-У, чтобы не повредить ороситель.
Перед монтажом — визуальный осмотр: маркировка, целостность колбы и отсутствие утечки жидкости, отсутствие повреждений розетки, дужек и резьбы, засорения проточной части, целостность проводов.
Вворачивать в муфту только ключом Ключ Д-У с усилием затяжки 9,5–15 Нм; уплотнение — лён сантехнический, лента ФУМ или анаэробный герметик.
При обнаружении капель на резьбовом соединении после гидроиспытаний — доворачивать ороситель на ¼ оборота, не более.
Допускается установка в корпус извещателя ИПТ-СИ-ку/ИПТ-СИ-кс или в фасонный цоколь подвесного потолка.

Примеры

Дистанционный пуск от ППКП

Паспорт допускает подачу пускового тока на нагревательный элемент оросителя (пусковое напряжение 7,8 В, ток до 400 мА) по команде прибора управления.

Совместная работа с извещателем-сателлитом

Паспорт извещателей серии «Гефест» (ИПТ-СИ, ИПП-СИ) описывает подачу пускового тока на этот же ороситель как СО-КПП с контролем вскрытия.

Тушение по сигналу

Пуск можно подать электрически на цепь оросителя, не дожидаясь разрушения тепловой колбы.

Контроль целостности линии

Паспорт задаёт безопасный ток контроля не более 100 мА — под него рассчитывается шлейф контроля пуска.

Частые вопросы

Можно ли запустить ороситель дистанционно, а не только по температуре?

Да, паспорт линии ПП описывает именно это: подача пускового тока (7,8 В, до 400 мА) на нагревательный элемент запускает ороситель принудительно, помимо срабатывания колбы.

Какой ток безопасен для дежурного контроля цепи?

Паспорт указывает безопасный ток контроля не более 100 мА.

Чем отличаются модели 0,71 и 0,84?

Коэффициентом производительности (К-фактором) и диаметром выходного отверстия: 0,71 — 14,5/15,1 мм, 0,84 — 14,5 мм; у второй выше интенсивность орошения при том же давлении.

Каким инструментом монтировать?

Паспорт требует ключ Д-У с усилием затяжки 9,5–15 Нм; вручную или обычным инструментом — риск механических повреждений.

Что означает «принудительный пуск и контроль пуска»?

Ороситель можно запустить электрическим сигналом до разрушения тепловой колбы, а целостность его пусковой цепи контролируется безопасным током не более 100 мА.

Нюансы и грабли

Полярность и режим цепи пуска паспорт не описывает как произвольные: пусковой ток до 400 мА подаётся именно на нагревательный элемент, а не как штатный шлейф ИП — не путать с обычной адресной линией.
Модели различаются диаметром выходного отверстия и K-фактором — при замене ороситель нужно подбирать по коэффициенту производительности проекта, а не только по резьбе R½.
Затяжку выполнять только штатным ключом Д-У — паспорт отдельно предупреждает о механических повреждениях при затяжке без него.
Модели различаются коэффициентом производительности (0,71 и 0,84) — при замене или заказе сверять К-фактор с проектным расчётом интенсивности орошения, характеристики не взаимозаменяемы.
Ток в цепи контроля пуска не должен превышать безопасный ток 100 мА — иначе возможно ложное срабатывание пусковой цепи.
В паспорте есть расхождение между редакциями модели 0,30: ранняя (ver.3) даёт время срабатывания с принудительным пуском одним числом — не более 20 с при 20°C и выше для всех температурных классов; актуальная (ver.4, в карточке) — раздельно по классу 57/68/79/93 °C: 5/6/7/8 с. Для проекта закладывать более строгое значение — 20 с.

Документация

Гефест — Паспорт. Ороситель ПП 0,3/0,35/0,42/0,47/0,6 ver 3-4; Паспорт. Ороситель ОН с контролем пуска К 0,84 ver 2
Гефест — Паспорт. Ороситель ПП 0,71 ver 3, КФСТ.423219.219..236 ПС 071 ЭК
Гефест — Паспорт. Ороситель ПП 0,84 ver 3, КФСТ.423219.219..236 ПС 084-ЭК-0
Гефест — Паспорт. Ороситель ОН с контролем пуска К 0,3, ver.3 (ранняя редакция паспорта модели ПП 0,30)
