УК-Д — исполнительные устройства коммутации и диагностики модульного ППУ «Гефест»
Компактные исполнительные модули линии связи ППУ «Гефест»: коммутация нагрузок, контроль целостности цепей, управление световыми оповещателями — разные номера серии решают разные задачи.
Модели семейства
УК-Д(01)базовый коммутатор, 2 группы переключающих контактов, без контроля исправности линии нагрузки
| Назначение | управление инженерным/технологическим оборудованием через 2 группы переключающих контактов |
| Напряжение линии связи (ЛС) ППУ | от 20 до 28 В |
| Ток потребления от ЛС | деж. 8 мА; неисправность 8 мА; «Пуск» 30 мА |
| Коммутируемые контакты реле | перем. ток 250 В/3 А; пост. ток 30 В/3 А |
| Степень защиты | IP30 (с крышкой) / IP20 (без крышки) |
| Документ | КФСТ.468331.001 РЭ, вер. 1.06 |

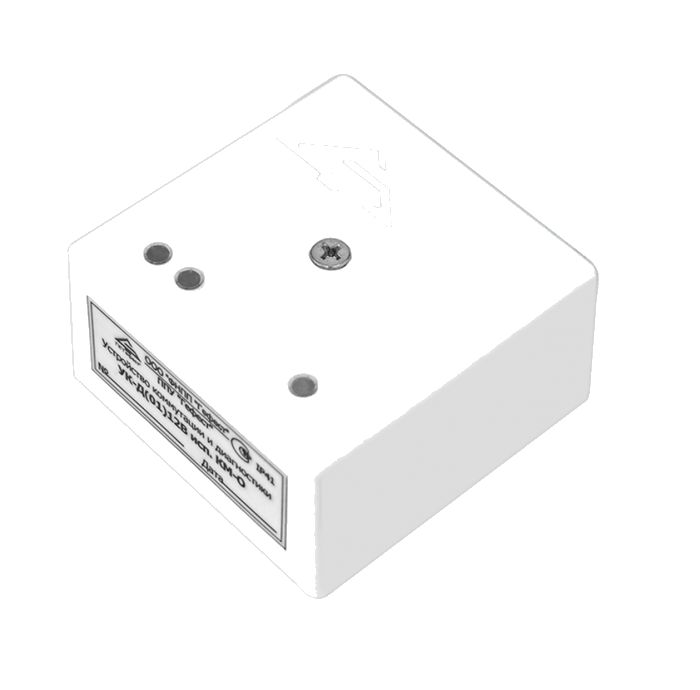

УК-Д(01) 12В/24В исп. КМ-Окоммутатор с отдельным входом питания от внешнего БП (12 или 24 В), контроль 6 проводов на обрыв
| Назначение | включение нагрузки, питающейся от отдельного БП 12 В или 24 В, по команде «Пуск» от ЛС |
| Напряжение питания (БП) | 12В: 10,2–13,2 В; 24В: 20,4–26,4 В |
| Ток от ЛС в режиме неисправности | не более 7 мА |
| Ток от БП | деж. 6 мА; «Пуск» — 12В: 38 мА, 24В: 24 мА |
| Коммутируемые контакты реле | не более 250 В, 8 А |
| Степень защиты | IP41 |
| Габариты / масса | 70×70×36 мм / 0,140 кг |
| Документ | КФСТ.468331.001-03 РЭ, вер. 1.03 |

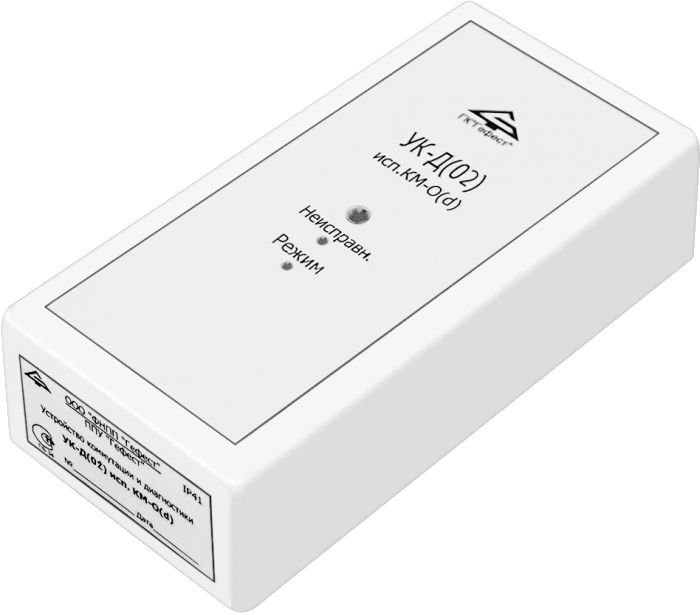

УК-Д(02) исп. КМ-О (d)управление реверсивным устройством 220 В, контроль обмоток и ручной пуск
| Назначение | включение/отключение/переключение реверсивного устройства пожарной автоматики 220 В, 50 Гц |
| Напряжение ЛС | 24 В |
| Ток от ЛС | деж. не более 5 мА; «Пуск» не более 8 мА |
| Параметры нагрузки | ~250 В; 1 А (до 8 А не более 100 мс) |
| Задержка трансляции команды «Пуск» | не менее 100 мс |
| Степень защиты | IP41 |
| Габариты / масса | 145×72×37 мм / 0,35 кг |
| Наработка на отказ / срок службы | 60 000 ч / 10 лет |
| Документ | КФСТ.468331.002-01 РЭ, вер. 2.08 |

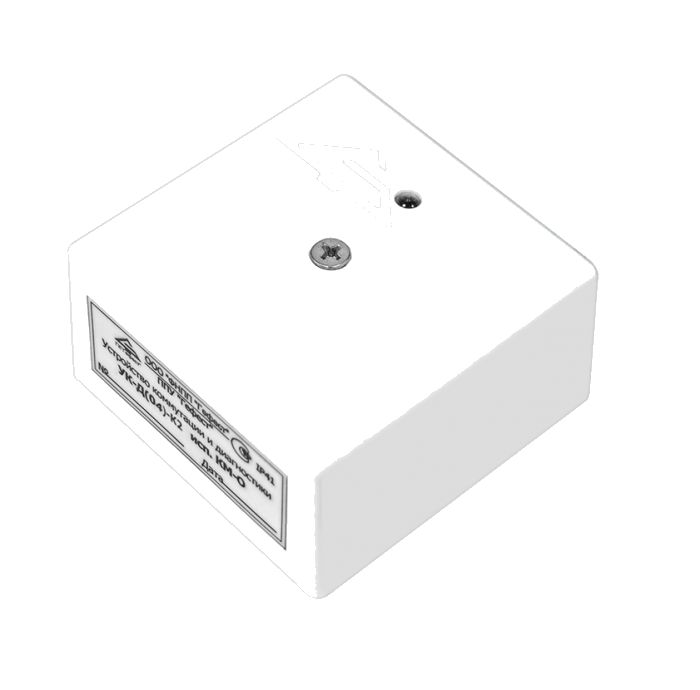

УК-Д(04) исп. КМ-Оконтроль линии световых оповещателей на светодиодах по току потребления
| Назначение | контроль постоянно включённых световых оповещателей (только на светодиодах) по величине тока |
| Напряжение ЛС | от 20,5 до 28 В |
| Ток потребления | не более 5 мА; при КЗ выхода — не более 15 мА |
| Выходной ток на оповещатели | мин. 10 мА, макс. 300 мА |
| Порог формирования «Неисправность» | отклонение тока ±6 мА от запрограммированного |
| Задержка определения неисправности | не более 1,5 с |
| Степень защиты | IP41 |
| Габариты / масса | 72×72×36 мм / 0,15 кг |
Как это работает и подключается
- Все модули — исполнительные устройства линии связи (ЛС) центрального блока (ЦБ) или УКЛСиП(РП) модульного ППУ «Гефест», отличаются только назначением и параметрами нагрузки.
- УК-Д(01) — базовый вариант без контроля исправности линии к нагрузке, 2 группы переключающих контактов, питается от самой ЛС.
- УК-Д(01) 12В/24В исп. КМ-О — усиленный вариант с отдельным входом питания от внешнего БП, максимальная коммутация 250 В/8 А (втрое больше базового), для нагрузок с индуктивностью требует защитный диод в обратной полярности на клеммах нагрузки.
- УК-Д(02) специально рассчитан на реверсивные приводы 220 В: контролирует целостность обмоток нагрузки, поддерживает ручной пуск через отдельные контакты и для приводов типа BLE230 предусматривает установку дополнительных диодов/резисторов при некорректном старте.
- УК-Д(04) программируется под конкретную линию световых оповещателей на этапе пусконаладки (кнопка «Тест» записывает опорный ток) и работает только со светодиодными оповещателями — с лампами накаливания не совместим.
- УК-Д(04) имеет на входе встроенный ограничитель тока короткого замыкания с тепловым взводом (ОТТВ «Гефест»), который при КЗ внутри самого модуля отключает его от ЛС, не затрагивая остальные устройства линии.
Монтаж
- Все модули монтируются в закрытом корпусе шкафа управления (УК-Д(02) — в непосредственной близости от магнитного пускателя; УК-Д(01)/(04) — саморезами на поверхность).
- Все работы по подключению — только при отключённом электропитании, с соблюдением ПТЭЭП и правил техники безопасности при эксплуатации электроустановок до 1000 В.
- УК-Д(04) поставляется незапрограммированным — обязательна пусконаладочная запись опорного тока линии оповещателей (джампер в положение «Р», подключить реальную линию, кнопка S1 «Тест»).
- У УК-Д(02) для подключения реверсивного привода джампер XP1 переставляется в положение «Реверс»; в нереверсивных схемах — «НЗ, НР».
- Техобслуживание всех модулей — периодический осмотр клемм и подтяжка винтов по регламенту всего шкафа, в который они входят.
Примеры
Пуск задвижки/насоса по команде ЦБ
УК-Д(01) 12В/24В или УК-Д(02) включает нагрузку по смене полярности на входе от линии связи и держит реле в активном состоянии даже при обрыве ЛС в режиме «Пуск».
Контроль табло «Выход»/«Насосная станция»
УК-Д(04) программируется на реальный ток нагрузки светового оповещателя и сигнализирует «Неисправность» при отклонении тока более чем на 6 мА или при КЗ.
Частые вопросы
Чем УК-Д(01) отличается от УК-Д(01) 12В/24В исп. КМ-О?
Базовый УК-Д(01) питается от самой линии связи и коммутирует до 250 В/3 А без контроля исправности линии к нагрузке; исполнение 12В/24В КМ-О питается от отдельного внешнего БП и коммутирует до 250 В/8 А.
С какими световыми оповещателями работает УК-Д(04)?
Только со световыми оповещателями на полупроводниковых светодиодах — с лампами накаливания устройство не совместимо.
Нюансы и грабли
- Разные номера УК-Д — не взаимозаменяемые исполнения одного устройства, а разные функции: 01 (базовый коммутатор), 01 12В/24В (усиленный, с отдельным БП, 8 А), 02 (реверсивный привод 220 В с контролем обмоток), 04 (только контроль светодиодных световых оповещателей). Заказывать строго по функции, а не по близкому номеру.
- У базового УК-Д(01) макс. коммутируемый ток всего 3 А, у УК-Д(01) 12В/24В — 8 А: не путать при расчёте нагрузки.
- УК-Д(04) не работает с оповещателями на лампах накаливания — только полупроводниковые светодиоды.
- У модели «01» есть также отдельные исполнения на 220 В (УК-Д(01)220В, 1 или 2 группы контактов) — они задокументированы отдельно от этой папки, см. content/gefest-ukd-01-220.
Документация
- Гефест — УК-Д(01) 12В/24В исп. КМ-О, РЭ КФСТ.468331.001-03, вер. 1.03
- Гефест — УК-Д(01), РЭ КФСТ.468331.001, вер. 1.06
- Гефест — УК-Д(02) исп. КМ-О (d), РЭ КФСТ.468331.002-01, вер. 2.08
- Гефест — УК-Д(04) исп. КМ-О, РЭ КФСТ.468331.004-01, вер. 1.05
