Гефест · исполнительное устройство контроля линии оповещателей в составе ППУ «Гефест»

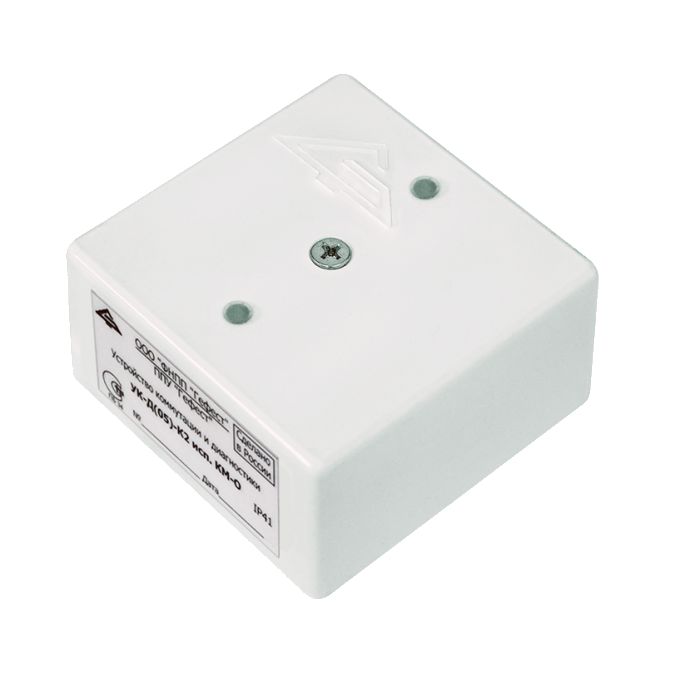

УК-Д(05)-К1/К2 — контроль линии оповещателей ППУ «Гефест»
Управляет оповещателями на линии связи ЦБ/УКЛСиП(Б)/УКЛСиП(РП): включает их по команде «Пуск» или контролирует ток одного постоянно включённого оповещателя, сигнализирует об обрыве и КЗ.
Модели семейства
| Выходы | 1 |
| Напряжение ЛС | от 10,5 до 28 В |
| Ток от ЛС (вар. 1, «Пуск») | 12 В: дежурный 10 мА, «Пуск» 17 мА; 24 В: дежурный 12 мА, «Пуск» 22 мА |
| Ток от ЛС (вар. 2, пост. вкл.) | 12 В: дежурный 5 мА, «Пуск» 10 мА; 24 В: дежурный 9 мА, «Пуск» 12 мА |
| Ток выхода (нагрузка оповещателями) | от 6 мА до 500 мА |
| Степень защиты | IP41 |
| Габариты, масса | 72×72×36 мм, не более 0,15 кг |
| Выходы | 2, каждый конфигурируется отдельно |
| Напряжение ЛС | от 10,5 до 28 В |
| Ток от ЛС | суммируется по каждому выходу по данным для устройства с одним выходом |
| Ток выхода (нагрузка оповещателями) | от 6 мА до 500 мА на выход |
| Степень защиты | IP41 |
| Габариты, масса | 72×72×36 мм, не более 0,15 кг |
Как это работает и подключается
- Входит в состав ППУ «Гефест», включается в диагностируемую линию связи управляющего устройства — ЦБ, УКЛСиП(Б) или УКЛСиП(РП); питание и управление получает от этого устройства.
- Вариант конфигурирования выхода задаётся джамперами (ХР1-ХР2 для УК-Д(05)-К1, дополнительно ХР3-ХР4 для второго выхода УК-Д(05)-К2): «0» — включение оповещателей по команде «Пуск» с контролем линии через ОЭ-05; «1» — контроль тока одного постоянно включённого оповещателя (например «Выход»).
- Индикация: красный «Вкл.» светится при команде «Пуск»; зелёный «Режим» постоянно горит в дежурном режиме и переходит на прерывистые вспышки 4 Гц при обрыве или КЗ в линии нагрузки.
- Извещение о неисправности передаётся по линии связи на управляющее устройство (ЦБ/УКЛСиП).
- У УК-Д(05)-К2 два независимых выхода — индикатор «Режим» показывает неисправность при её возникновении в любой из двух линий нагрузок.
Монтаж
- Крепится в закрытом корпусе на поверхность винтами.
- Все работы — при отключённом источнике электропитания.
- Для варианта конфигурирования «Пуск» в конце линии оповещателей обязателен оконечный элемент ОЭ-05 — без него контроль целостности линии не работает.
- Техобслуживание — периодический осмотр клемм устройства и подтяжка ослабленных винтов.
Примеры
Джамперы в положение «0»: выход включает линию оповещателей при пуске, в конце линии обязателен оконечный элемент ОЭ-05 для контроля целостности.
Джамперы в положение «1»: устройство держит оповещатель включённым и следит за его током потребления, отклонение от рабочего диапазона — неисправность.
Частые вопросы
Чем УК-Д(05)-К1 отличается от К2?
К1 — один выход на линию оповещателей, К2 — два независимых выхода в одном корпусе; ток и логика конфигурирования на каждый выход одинаковы.
Нужен ли оконечный элемент?
Да, при конфигурировании выхода на работу с оповещателями по команде «Пуск» на конце линии обязателен оконечный элемент ОЭ-05 (входит в комплект поставки по заказу).
Как понять, что на линии оповещателей обрыв или КЗ?
Зелёный индикатор «Режим» вместо постоянного свечения переходит на прерывистые вспышки с частотой 4 Гц, и извещение о неисправности уходит на ЦБ/УКЛСиП по линии связи.
Нюансы и грабли
- Ток выхода жёстко ограничен диапазоном 6–500 мА: слишком слабый оповещатель («меньше 6 мА») устройство может воспринять как обрыв линии.
- Вариант конфигурирования выхода задаётся физическими джамперами (положение «0»/«1») — перепутанное положение превращает пусковой выход в постоянно включённый или наоборот, проверять по РЭ при пусконаладке.
- Для режима «Пуск» без оконечного элемента ОЭ-05 контроль обрыва линии не гарантирован — это не опция, а обязательное условие схемы.
Документация
- Гефест — РЭ УК-Д(05)-К1 исп. КМ-О и УК-Д(05)-К2 исп. КМ-О, КФСТ.468331.011 РЭ, вер. 1.05
