УКЛСиП(С)24 / С220 / С220Б / РП — контроль линии и пуск устройств дымоудаления
Семейство модулей ППУ «Гефест»: РП держит линию связи и ретранслирует «Пуск»; С24/С220/С220Б включают привод дымоудаления (12/24 В, 220 В или только реверсивный BLE230) и следят за цепью.
Модели семейства
УКЛСиП(С)24пуск исполнительных устройств 12/24 В постоянного тока, в т.ч. реверсивных приводов Belimo
| Назначение | дымо-газоудаление, инженерное/технологическое оборудование, комбинированные установки |
| Напряжение/ток ИУ | =30 В, не более 2,2 А |
| Активное ограничение пускового тока | не более 7,5 А |
| Ток контроля цепей ИУ | выключенного не более 2 мА; включённого не менее 20 мА |
| Сигнал «Пуск» на КУ | 9–30 В, ток не более 5 мА |
| Питание устройства | 12/24 В (диапазон 9–30 В), не более 20 мА |
| Защита от КЗ | ток защиты не менее 3,8 А, восстановление не более 10 мс |
| Нагрузка на ЦВ | не более 80 В, 0,1 А |
| Степень защиты | IP30 с крышкой / IP20 без крышки |
| Габариты, масса | 109×42×37 мм, не более 0,15 кг |
| Температура эксплуатации | от −5 до +55 °C |

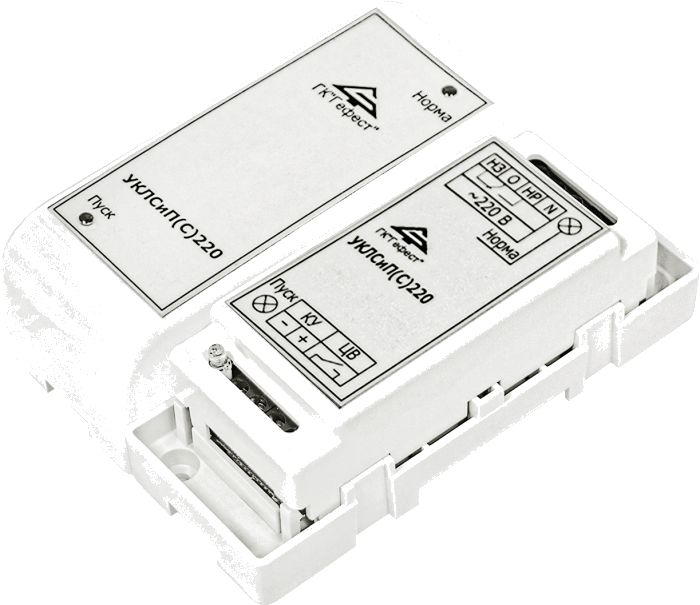

УКЛСиП(С)220пуск исполнительных устройств от сети ~220 В, до 3 А
| Назначение | дымо- и газоудаление, инженерное/технологическое оборудование, комбинированные установки |
| Напряжение/ток ИУ | 187–242 В, 50 Гц, не более 3 А |
| Сигнал «Пуск» на КУ | 19–28 В, ток в режиме «Пуск» не более 45 мА |
| Ток от сети 220 В | не более 6 мА |
| Ток контроля цепей ИУ | не более 1,2 мА |
| Нагрузка на ЦВ | не более 60 В, 0,1 А |
| Макс. ёмкость кабеля к ИУ | не более 50 нФ (кабель ВВГнг-FRLS 3×1,5 длиной 500 м) |
| Степень защиты | IP30 с крышкой / IP20 без крышки |
| Габариты, масса | 106×42×37 мм, не более 0,15 кг |
| Температура эксплуатации | от −5 до +55 °C |
УКЛСиП(С)220Бтолько реверсивные приводы со встроенной схемой управления (типа BLE230), сеть ~230 В
| Назначение | дымо- и газоудаление, инженерное/технологическое оборудование, комбинированные установки — реверсивный привод типа BLE230 |
| Напряжение/ток ИУ | 195–253 В, 50 Гц, не более 2 А |
| Сигнал «Пуск» на КУ | 19–28 В, ток в режиме «Пуск» не более 16 мА |
| Ток от сети 230 В | не более 6 мА |
| Напряжение контроля цепей ИУ | не более 16 В |
| Нагрузка на ЦВ | не более 60 В, 0,1 А |
| Макс. ёмкость кабеля к ИУ | не более 50 нФ (кабель ВВГнг-FRLS 3×1,5 длиной 500 м) |
| Степень защиты | IP30 с крышкой / IP20 без крышки |
| Габариты, масса | 109×42×37 мм, не более 0,15 кг |
| Индикация | «Сеть» (зел.), «Неиспр.» (жёлт.), «Пуск» (красн.) |
УКЛСиП(РП)головной модуль контроля линии связи (ЛС) и трансляции «Пуск» на объекты в её составе
| Линий связи | 1, двухпроводная |
| Питание | внешний источник постоянного тока 10–28 В |
| Ток потребления | дежурный режим не более 5 мА, «Пуск» не более 40 мА |
| Сигнал «Пуск» (активный режим на КУ) | 10–28 В, ток не более 40 мА |
| Макс. ток в цепи ЛС | не более 2,2 А при температуре до +55 °C |
| Нагрузка на ЦВ | постоянное напряжение 80 В, ток 100 мА |
| Время восстановления ЛС после КЗ | не более 8 с |
| Степень защиты | IP30 с крышкой / IP20 без крышки |
| Габариты, масса | 109×42×37 мм, не более 0,15 кг (ОЭ-ЦБ — 26×14×9 мм, не более 0,01 кг) |
| Температура эксплуатации | от −30 до +55 °C |
Как это работает и подключается
- УКЛСиП(РП) — головное устройство ЛС: принимает от управляющего прибора (ЦБ, стороннего ППКП/ППУ или АСУ ТП) команду «Пуск» в пассивном режиме (замыкание контактов) или активном (подача 10–28 В), меняет полярность в линии связи и ретранслирует её на объекты в ЛС; контроль ЛС на обрыв/КЗ — по токовым импульсам 1 Гц от оконечного элемента ОЭ-ЦБ.
- УКЛСиП(С)24/С220/С220Б — исполнительные устройства: принимают команду «Пуск» на клеммах «КУ» (подача 24 В соответствующей полярности от ЦБ, УКЛСиП(Б/РП) или стороннего ППКП/ППУ) и коммутируют контакты «НЗ»/«НР» на нагрузку — включают, выключают или разворачивают реверсивный привод.
- У С24/С220 джампер на плате переключает режим «НЗ, НР» (нереверсивное устройство) или «Реверс» (реверсивный привод); С220Б работает только с реверсивными приводами со встроенной схемой управления (BLE230 и аналоги) — переключателя режима у него нет.
- Ни одно из исполнений С24/С220/С220Б не контролирует целостность линии КУ — эту линию обязано контролировать управляющее устройство (ЦБ/ППКП/ППУ).
- Неисправность (обрыв цепи ИУ, КЗ, отсутствие питания) размыкает контакты «ЦВ»; при использовании конвертера сухого контакта КСК сигнал «ЦВ» транслируется по той же ЛС на ЦБ/УКЛСиП(РП)/УКЛСиП(Б) без отдельной проводной линии.
- У РП есть отдельный режим контроля ЛС прямо во время «Пуск» (джампер ХР4 в «1»), но он допустим только при отсутствии в ЛС устройств с импульсным потреблением тока (например, звуковых оповещателей).
Монтаж
- Монтаж всех исполнений — саморезами или на DIN-рейку 35 мм; в закрытом электротехническом шкафу допускается со снятой верхней крышкой. Рабочее положение УКЛСиП — вертикальное.
- Полярность клемм: на исполнительных устройствах (С24/С220/С220Б) «КУ» подписаны для режима «Пуск», а на РП клеммы «ЛС» — для дежурного режима, поэтому «КУ–» соединяется с «ЛС+», а «КУ+» с «ЛС–» — перепутанная полярность не даст команде пройти.
- На С220/С220Б обязательно устанавливать жёсткие ограничения по ёмкости линии до ИУ (не более 50 нФ, что соответствует ВВГнг-FRLS 3×1,5 длиной до 500 м) — превышение искажает контроль обрыва цепи.
- На нереверсивных ИУ джампер на плате С24/С220 должен стоять в положении «НЗ, НР»; на реверсивных приводах — в «Реверс»; для индуктивной нагрузки (обмотка реле, соленоид) на клеммах самого ИУ нужен защитный диод в обратной полярности.
- Все работы по монтажу и обслуживанию — только при отключённом электропитании; на клеммах «~220/230 В» напряжение опасно даже при снятой нагрузке.
Примеры
Клапан дымоудаления на приводе Belimo
УКЛСиП(С)24 включает 24-вольтовый привод по команде «Пуск» и следит за обрывом/КЗ цепи привода в дежурном режиме и в пуске.
Вентилятор подпора или технологическая линия 220 В
УКЛСиП(С)220 подаёт/снимает сетевое напряжение на нереверсивное устройство, контролируя цепь на обрыв.
Реверсивный клапан BLE230 без релейной обвязки
УКЛСиП(С)220Б управляет именно реверсивным приводом со встроенной электроникой, дополнительно контролируя КЗ выключенной секции ИУ.
Линия объектов управления под общим ЦБ
УКЛСиП(РП) держит линию связи с оповещателями/УК-Д, принимает «Пуск» от ЦБ или ППКП и транслирует его дальше в ЛС, а неисправность отдаёт на выход ЦВ.
Частые вопросы
Чем отличаются С24, С220 и С220Б?
С24 включает нагрузку постоянного тока 12/24 В (до 2,2 А, есть активное ограничение пускового тока до 7,5 А); С220 — сетевую нагрузку ~220 В до 3 А, любую нереверсивную или реверсивную по джамперу; С220Б — только реверсивный привод со встроенной электроникой (тип BLE230) на сети ~230 В до 2 А.
Зачем нужен УКЛСиП(РП), если есть С24/С220?
РП — головной модуль линии связи: принимает «Пуск» от ЦБ или стороннего прибора, держит контроль ЛС по оконечному элементу ОЭ-ЦБ и ретранслирует команду на объекты (в т.ч. на С24/С220/С220Б и УК-Д) по одной паре проводов.
Нужен ли конвертер КСК?
Нет, он не обязателен: КСК добавляют, только когда нужно передать сигнал «Неисправность» (ЦВ) на ЦБ/РП по той же линии связи без отдельной проводки — сам пуск и контроль цепи ИУ работают и без него.
Нюансы и грабли
- С24/С220/С220Б не контролируют линию КУ на обрыв и КЗ — это явное предупреждение РЭ: если управляющий прибор сам не проверяет эту линию, обрыв команды «Пуск» останется незамеченным.
- На С220Б используется только с реверсивными приводами со встроенной схемой управления — попытка подключить обычное нереверсивное ИУ не предусмотрена конструкцией (нет джампера НЗ/НР, только «Реверс»).
- Ограничение по ёмкости кабеля (50 нФ) для сетевых версий С220/С220Б — не рекомендация, а технический предел: слишком длинная или ёмкостная линия к приводу собьёт контроль обрыва цепи ИУ.
- На РП режим контроля ЛС в самом «Пуске» (джампер ХР4=«1») ломает логику при звуковых оповещателях в той же линии — их импульсный ток РЭ прямо называет несовместимым с этим режимом.
- У РП контакты ЦВ — маломощное оптореле (100 мА), чувствительное к высокому напряжению; РЭ требует ограничивать ток через ЦВ внешним резистором Rок дополнительно к встроенному супрессору на 100 В.
Документация
- Гефест — РЭ УКЛСиП(С)24, КФСТ.425532.045-01 РЭ, вер. 1.05
- Гефест — РЭ УКЛСиП(С)220, КФСТ.425532.043 РЭ, вер. 2.10
- Гефест — РЭ УКЛСиП(С)220Б, КФСТ.425532.043-01 РЭ, вер. 1.04
- Гефест — РЭ УКЛСиП(РП), КФСТ.425532.005 РЭ, вер. 3.06
