Гефест · миниатюрные устройства контроля и пуска одного оповещателя в составе ППУ «Гефест»
УПН(В) / УПН(С) — контроль одного оповещателя ППУ «Гефест»
Миниатюрное устройство в самом оповещателе или рядом: УПН(В) следит за постоянно включённым световым указателем, УПН(С) включает оповещатель по команде «Пуск» и контролирует его ток.
Модели семейства
| Назначение | контроль линии и исправности одного постоянно включённого оповещателя по току потребления |
| Напряжение питания (от ЛС) | от 10,5 до 28 В |
| Ток дежурного режима | 12 В ЛС — 10 мА, 24 В ЛС — 12 мА |
| Ток в режиме «Пуск» | 12 В ЛС — 17 мА, 24 В ЛС — 22 мА |
| Ток нагрузки (оповещатель) | от 6 до 100 мА |
| Габариты, масса | 45×19×19 мм, не более 0,015 кг |
| Степень защиты | IP41 |
| Температура эксплуатации | от −40 до +55 °C |
| Назначение | включение/выключение одного оповещателя по «Пуск», контроль линии (обрыв/КЗ) через оконечный элемент ОЭ-05 в дежурном режиме и по току в пуске |
| Напряжение питания (от ЛС) | от 10,5 до 28 В |
| Ток дежурного режима | 12 В ЛС — 5 мА, 24 В ЛС — 9 мА |
| Ток в режиме «Пуск» | 12 В ЛС — 10 мА, 24 В ЛС — 12 мА |
| Ток нагрузки (оповещатель) | от 6 до 100 мА |
| Габариты, масса | 45×19×19 мм, не более 0,015 кг |
| Степень защиты | IP41 |
| Температура эксплуатации | от −40 до +55 °C |
Как это работает и подключается

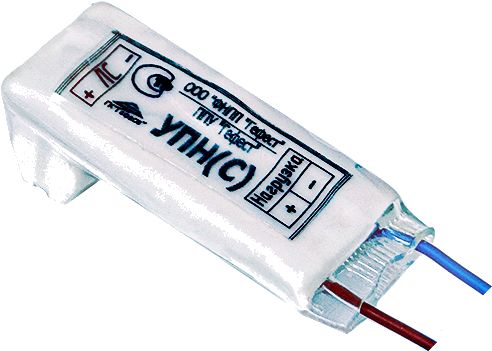

- Оба устройства — исполнительные, работают под управлением ЦБ или УКЛСиП(РП), включаясь в диагностируемую линию связи (ЛС); устанавливаются в непосредственной близости от управляемого оповещателя, при возможности — прямо внутри его корпуса (выпускаются в защитной оболочке из прозрачной термоусадочной трубки).
- УПН(В) контролирует линию и оповещатель постоянно — по величине тока потребления в дежурном режиме; выход тока за рабочий диапазон, обрыв или КЗ формируют сигнал «Неисправность» по ЛС.
- УПН(С) в дежурном режиме (оповещатель выключен) контролирует линию на обрыв и КЗ по отклику оконечного элемента ОЭ-05; при смене полярности ЛС (команда «Пуск») включает оповещатель и переключается на контроль по току потребления в пусковом режиме.
- На плате обоих устройств установлен ограничитель тока короткого замыкания с тепловым взводом: при КЗ, вызванном повреждением от пожара, устройство отключается от ЛС само, сохраняя работоспособность остальных устройств этой линии.
- Индикация на 4 светодиодах: «Норма» (зелёный, горит в дежурном режиме, для УПН(С) — и в пуске), «Пуск» (красный), «Нагр. откл.» и «Неиспр.» (жёлтые — раздельно мигают на частоте 4 Гц при КЗ и при обрыве нагрузки).
Монтаж
- Укладывать в корпусе оповещателя или внутри кабель-канала максимально близко к оповещателю, которым управляет устройство.
- Все монтажные работы — только при отключённом источнике электропитания.
- Для УПН(С) в конце линии с оповещателем обязателен оконечный элемент ОЭ-05 — без него контроль обрыва в дежурном режиме не работает.
- Периодическое обслуживание — осмотр клемм и подтяжка ослабленных винтов, по регламенту системы, в которую входит устройство.
Примеры
УПН(В) встраивается в корпус табло и постоянно следит за его током потребления — обрыв нити или КЗ уходят «Неисправностью» на ЦБ/УКЛСиП(РП).
УПН(С) держит линию под контролем оконечного элемента ОЭ-05 в дежурном режиме, а по команде «Пуск» включает оповещатель и проверяет его ток в рабочем режиме.
Частые вопросы
Чем УПН(В) отличается от УПН(С)?
УПН(В) — для оповещателя, включённого постоянно (например, «Выход»): просто следит за его током. УПН(С) — для оповещателя, включаемого по команде «Пуск» (сирена, «Пожар»): в дежурном режиме контролирует линию через ОЭ-05, а при пуске включает нагрузку и проверяет её ток.
Куда устанавливать устройство?
Максимально близко к оповещателю, при технической возможности — прямо внутри его корпуса; устройство выпускается в термоусадочной трубке именно для такого монтажа.
Что защищает устройство при пожаре?
Встроенный ограничитель тока короткого замыкания с тепловым взводом: при КЗ от повреждения пожаром отключает повреждённый участок, остальные устройства на линии продолжают работать.
Нюансы и грабли
- Ток нагрузки жёстко ограничен диапазоном 6–100 мА: маломощный светодиодный оповещатель может «не дотянуть» до нижней границы и восприниматься как обрыв.
- УПН(С) без оконечного элемента ОЭ-05 не контролирует обрыв линии в дежурном режиме — это обязательный элемент схемы, а не опция.
- Встроенный ограничитель тока с тепловым взводом рассчитан на разовое срабатывание при пожаре — после него устройство, как и любой тепловой предохранитель, восстановлению не подлежит и требует замены.
Документация
- Гефест — РЭ УПН(В), УПН(С), КФСТ.468331.030 РЭ, вер. 1.04
