Аккумуляторы General Security серии GS — герметичные свинцово-кислотные (AGM) 4, 6 и 12 В для охранно-пожарных систем
Герметичные необслуживаемые свинцово-кислотные аккумуляторы General Security серии GS на 4, 6 и 12 В: резервное питание охранно-пожарных систем, СКУД, связи и ИБП.
Модели семейства
GS1.3-66 В, 1.3 А·ч; 0.28 кг.
Номинальное напряжение
6 В
Номинальная ёмкость
1.3 А·ч (20-часовой разряд)
Масса
0.28 кг ± 3 %
Внутреннее сопротивление
52 мОм
Максимальный ток разряда
18 А (5 с)
Напряжение заряда: буфер / цикл
6.75 – 6.90 В / 7.25 – 7.50 В при 25 °C
Максимальный ток заряда
0.39 А
Срок службы
5 лет в буферном режиме при 25 °C
Выводы
F1
Габариты, мм
98 x 25 x 58

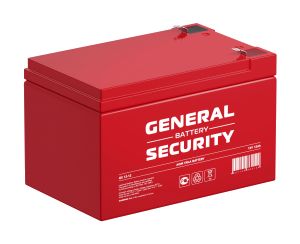

GS12-12L12 В, 12 А·ч; 3.10 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
12 А·ч (20-часовой разряд)
Масса
3.10 кг ± 3 %
Внутреннее сопротивление
22 мОм
Максимальный ток разряда
180 А (5 с)
Напряжение заряда: буфер / цикл
13.50 – 13.80 В / 14.40 – 15.00 В при 25 °C
Максимальный ток заряда
3.6 А
Срок службы
до 5 лет в буферном режиме при 25 °C
Выводы
F1 / F2
Габариты, мм
151.0 x 99.0 x 100.0

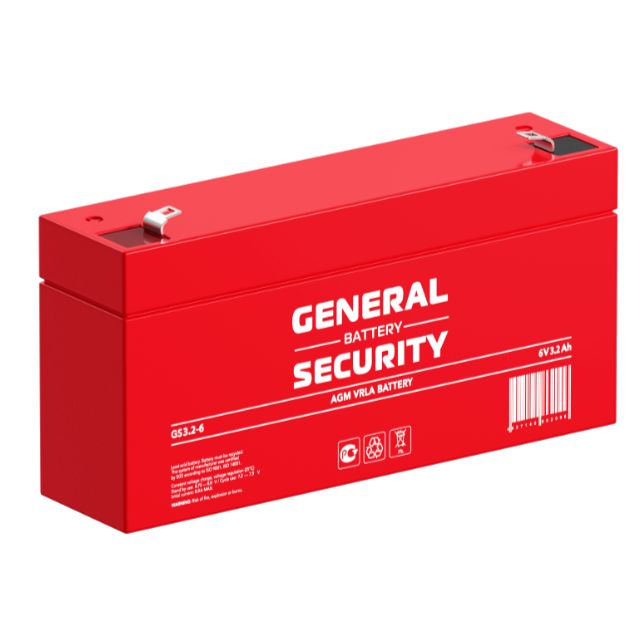

GS3.2-6L6 В, 3.2 А·ч; 0.54 кг.
Номинальное напряжение
6 В
Номинальная ёмкость
3.2 А·ч (20-часовой разряд)
Масса
0.54 кг ± 3 %
Внутреннее сопротивление
35 мОм
Напряжение заряда: буфер / цикл
6.75 – 6.90 В / 7.20 – 7.50 В при 25 °C
Максимальный ток заряда
0.96 А
Срок службы
до 5 лет в буферном режиме при 25 °C
Выводы
F1
Габариты, мм
125.0 x 32.0 x 68.0
GS9-1212 В, 9.0 А·ч; 2.34 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
9.0 А·ч (20-часовой разряд)
Масса
2.34 кг ± 3 %
Внутреннее сопротивление
16 мОм
Максимальный ток разряда
108 А (5 с)
Напряжение заряда: буфер / цикл
13.50 – 13.80 В / 14.40 – 15.00 В при 25 °C
Максимальный ток заряда
2.7 А
Срок службы
5 лет в буферном режиме при 25 °C
Выводы
F1 / F2
Габариты, мм
151.0 x 65.0 x 100.0

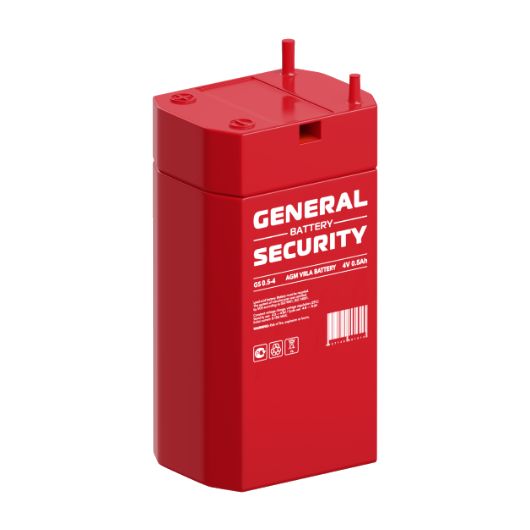

GS 0.5-44 В, 0,5 А·ч; 0,038 кг.
Номинальное напряжение
4 В
Номинальная ёмкость
0,5 А·ч (20-часовой разряд)
Масса
0,038 кг
Внутреннее сопротивление
200 мОм
Напряжение заряда: буфер / цикл
4,5 - 4,6 В / 4,8 - 5,0 В при 25 °C
Максимальный ток заряда
0,15 А
Габариты (Д x Ш x В)
26 x 20 x 48 мм

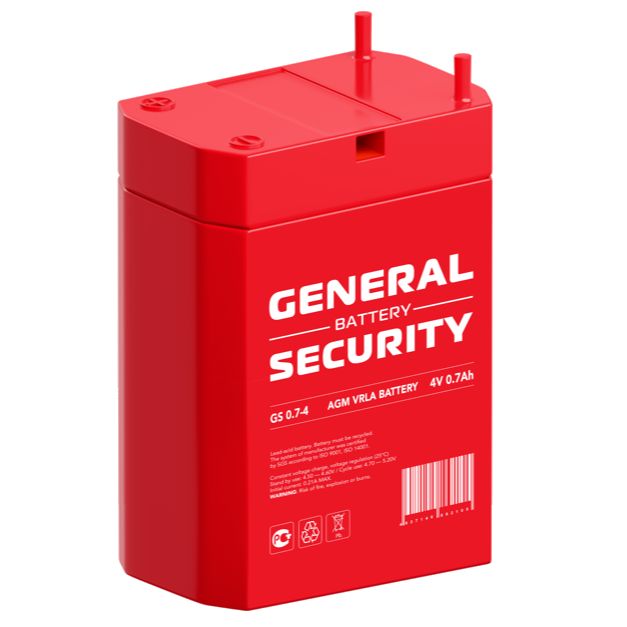

GS 0.7-44 В, 0.7 А·ч; 0.082 кг.
Номинальное напряжение
4 В
Номинальная ёмкость
0.7 А·ч (20-часовой разряд)
Масса
0.082 кг ± 3 %
Внутреннее сопротивление
150 мОм
Максимальный ток разряда
7 А (5 с)
Напряжение заряда: буфер / цикл
4.50 – 4.60 В / 4.70 – 5.20 В при 25 °C
Максимальный ток заряда
0.21 А
Срок службы
5 лет в буферном режиме при 25 °C
Выводы
Под пайку
Габариты, мм
34.0 x 21.5 x 64.0

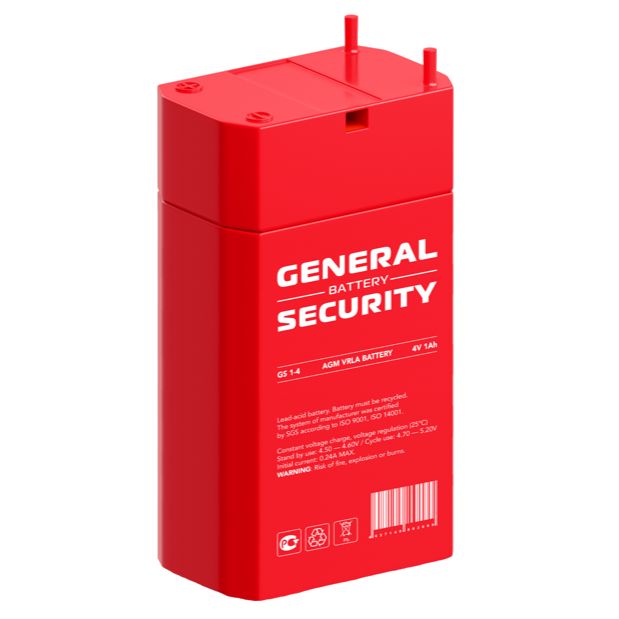

GS 1-44 В, 1 А·ч; 0.092 кг.
Номинальное напряжение
4 В
Номинальная ёмкость
1 А·ч (20-часовой разряд)
Масса
0.092 кг ± 3 %
Внутреннее сопротивление
120 мОм
Максимальный ток разряда
8 А (5 с)
Напряжение заряда: буфер / цикл
4.50 – 4.60 В / 4.70 – 5.20 В при 25 °C
Максимальный ток заряда
0.24 А
Срок службы
5 лет в буферном режиме при 25 °C
Выводы
Под пайку
Габариты, мм
34.4 x 22.2 x 64.4

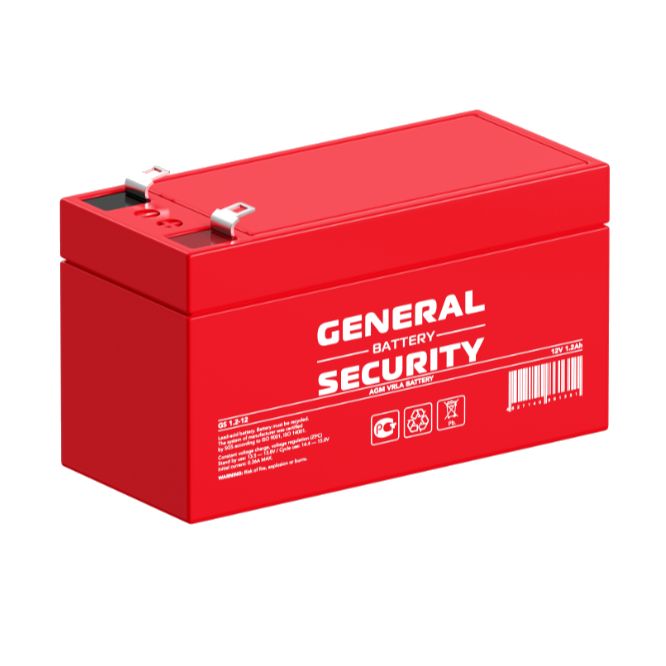

GS 1.2-1212 В, 1.2 А·ч; 0.564 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
1.2 А·ч (20-часовой разряд)
Масса
0.564 кг ± 3 %
Внутреннее сопротивление
90 мОм
Максимальный ток разряда
18 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Выводы
F2 (FASTON TAB 250)

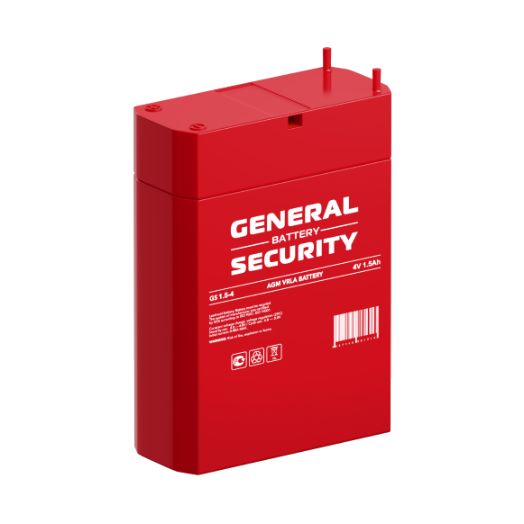

GS 1.5-44 В, 1.5 А·ч; 0.175 кг.
Номинальное напряжение
4 В
Номинальная ёмкость
1.5 А·ч (20-часовой разряд)
Масса
0.175 кг ± 3 %
Внутреннее сопротивление
25 мОм
Напряжение заряда: буфер / цикл
4.5 - 4.6 В / 4.8 - 5.0 В при 25 °C

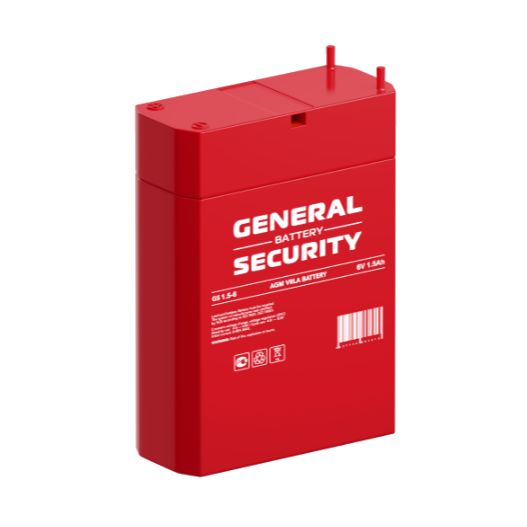

GS 1.5-66 В, 1,5 А·ч; 0,30 кг.
Номинальное напряжение
6 В
Номинальная ёмкость
1,5 А·ч (20-часовой разряд)
Масса
0,30 кг
Внутреннее сопротивление
65 мОм
Максимальный ток разряда
18 А (5 с)
Напряжение заряда: буфер / цикл
6,75 - 6,90 В / 7,2 - 7,5 В при 25 °C
Максимальный ток заряда
0,36 А
Выводы
F1

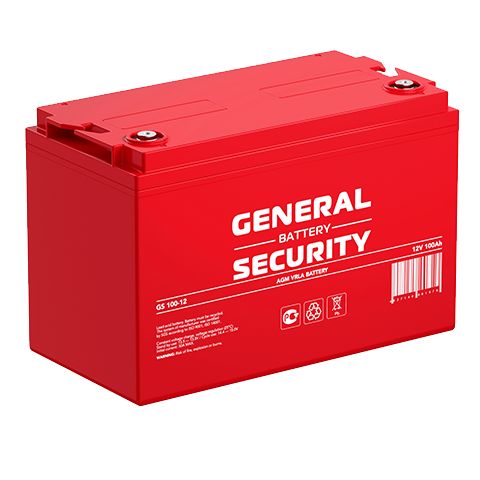

GS 100-1212 В, 100 А·ч; 29.3 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
100 А·ч (10-часовой разряд)
Масса
29.3 кг
Внутреннее сопротивление
4.5 мОм
Максимальный ток разряда
800 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.5 - 15.0 В при 25 °C
Срок службы
до 10 лет в буферном режиме при 25 °C
Выводы
Под внутренний болт М8

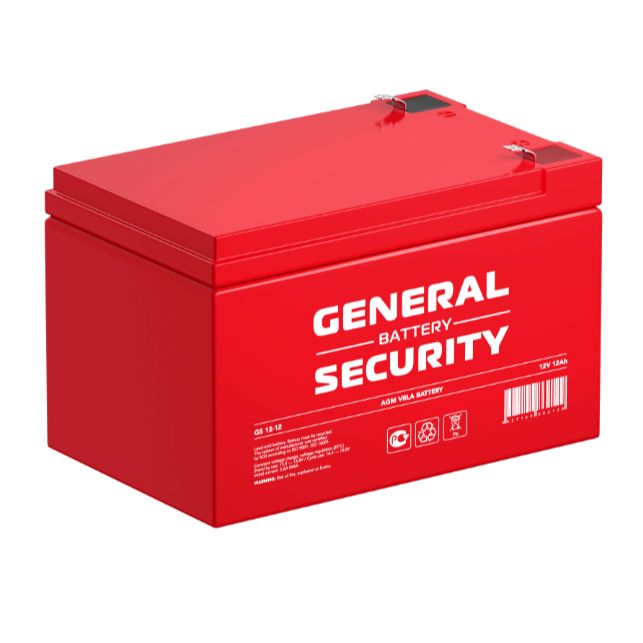

GS 12-1212 В, 12 А·ч; 3.37 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
12 А·ч (20-часовой разряд)
Масса
3.37 кг ± 3 %
Внутреннее сопротивление
13 мОм
Максимальный ток разряда
180 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Выводы
F2 (FASTON TAB 250)

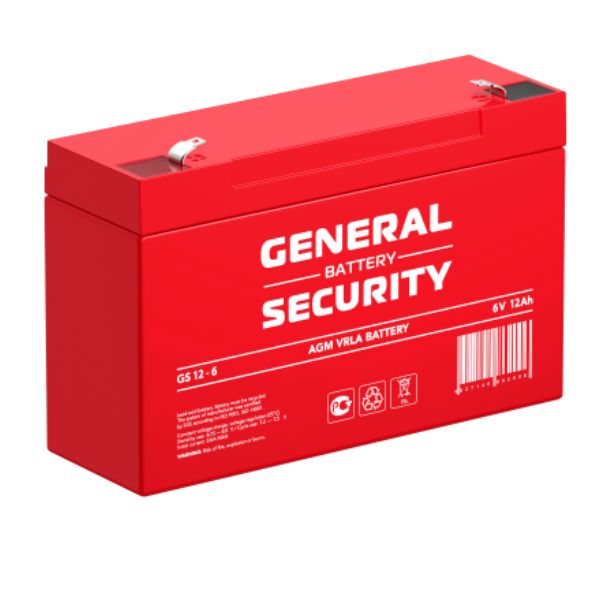

GS 12-66 В, 12 А·ч; 1.6 кг.
Номинальное напряжение
6 В
Номинальная ёмкость
12 А·ч (20-часовой разряд)
Масса
1.6 кг ± 3 %
Внутреннее сопротивление
6 мОм
Максимальный ток разряда
180 А (5 с)
Напряжение заряда: буфер / цикл
6.75 - 6.9 В / 7.2 - 7.5 В при 25 °C
Выводы
F2 (FASTON TAB 250)

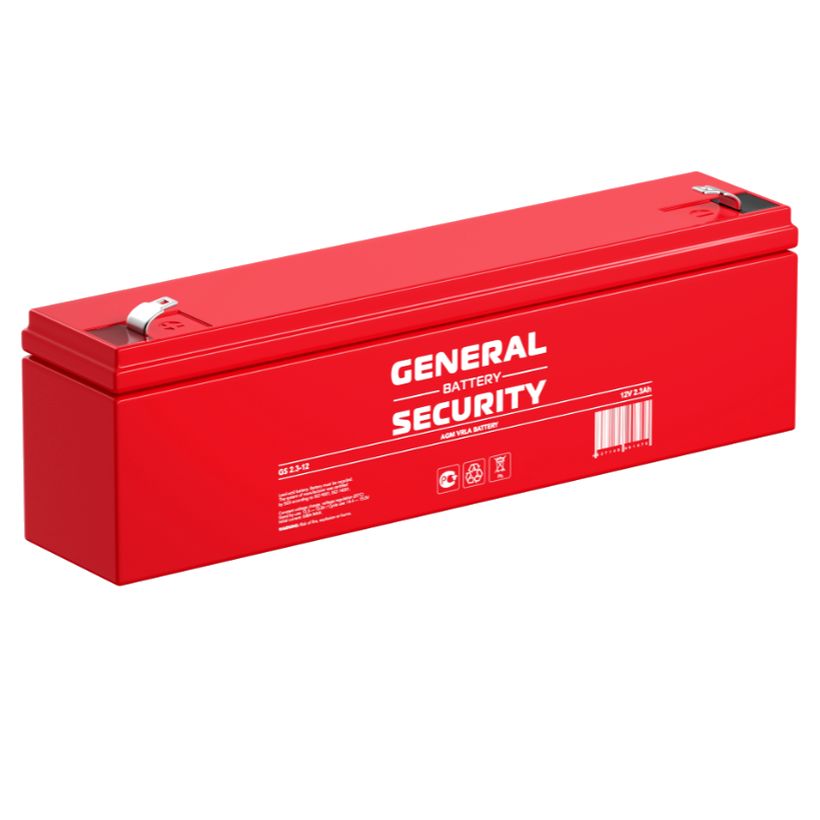

GS 2.3-1212 В, 2.3 А·ч; 0.87 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
2.3 А·ч (20-часовой разряд)
Масса
0.87 кг ± 3 %
Внутреннее сопротивление
60.0 мОм
Максимальный ток разряда
34.5 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Выводы
F2 (FASTON TAB 250)

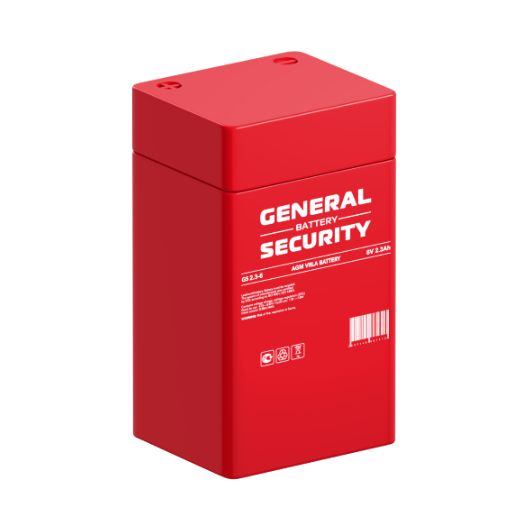

GS 2.3-66 В, 2,3 А·ч; 0,38 кг.
Номинальное напряжение
6 В
Номинальная ёмкость
2,3 А·ч (20-часовой разряд)
Масса
0,38 кг
Внутреннее сопротивление
26 мОм
Максимальный ток разряда
23 А (5 с)
Напряжение заряда: буфер / цикл
6,75 - 6,90 В / 7,2 - 7,5 В при 25 °C
Максимальный ток заряда
0,69 А
Выводы
F1

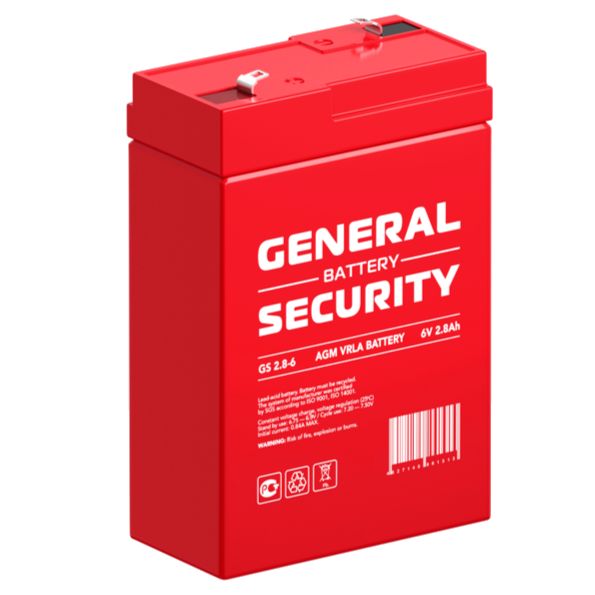

GS 2.8-66 В, 2.8 А·ч; 0.50 кг.
Номинальное напряжение
6 В
Номинальная ёмкость
2.8 А·ч (20-часовой разряд)
Масса
0.50 кг ± 3 %
Внутреннее сопротивление
34 мОм
Напряжение заряда: буфер / цикл
6.75 – 6.90 В / 7.20 – 7.50 В при 25 °C
Максимальный ток заряда
0.84 А
Срок службы
до 5 лет в буферном режиме при 25 °C
Выводы
F1
Габариты, мм
67.0 x 34.0 x 103.0

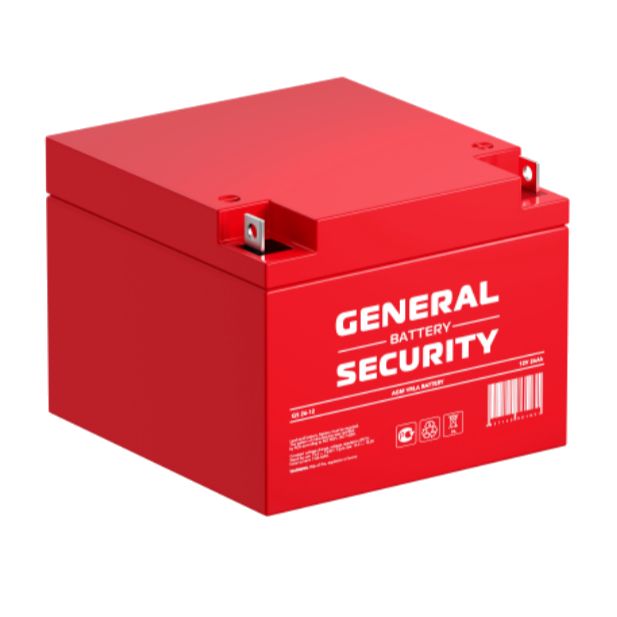

GS 26-1212 В, 26 А·ч; 7.30 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
26 А·ч (20-часовой разряд)
Масса
7.30 кг ± 3 %
Внутреннее сопротивление
11.0 мОм
Максимальный ток разряда
390 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Выводы
F3, под болт и гайку М5

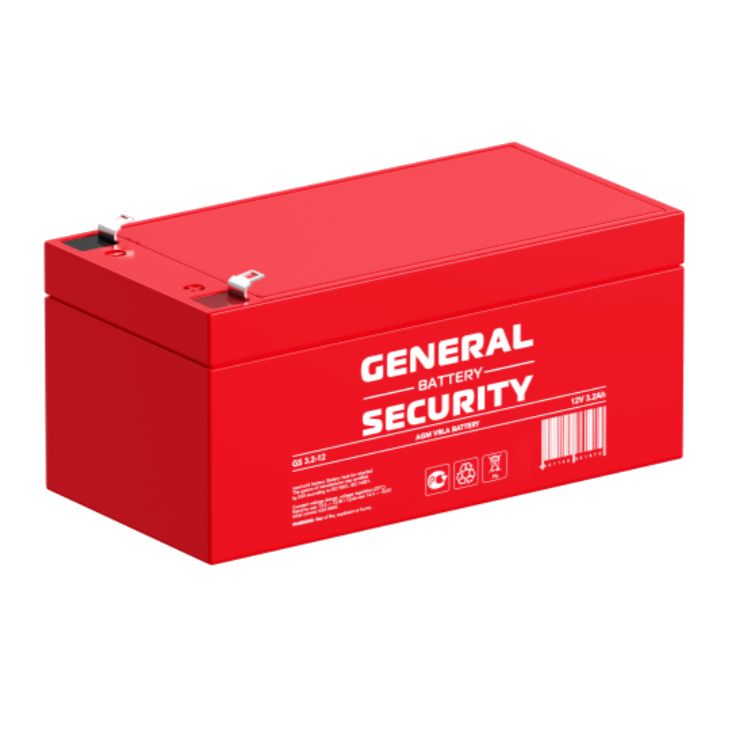

GS 3.2-1212 В, 3.2 А·ч; 1.3 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
3.2 А·ч (20-часовой разряд)
Масса
1.3 кг ± 3 %
Внутреннее сопротивление
45.0 мОм
Максимальный ток разряда
45 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Выводы
F2 (FASTON TAB 250)
GS 3.2-66 В, 3.2 А·ч; 0.63 кг.
Номинальное напряжение
6 В
Номинальная ёмкость
3.2 А·ч (20-часовой разряд)
Масса
0.63 кг ± 3 %
Внутреннее сопротивление
35 мОм
Максимальный ток разряда
45 А (5 с)
Напряжение заряда: буфер / цикл
6.75 - 6.9 В / 7.2 - 7.5 В при 25 °C
Выводы
F2 (FASTON TAB 250)

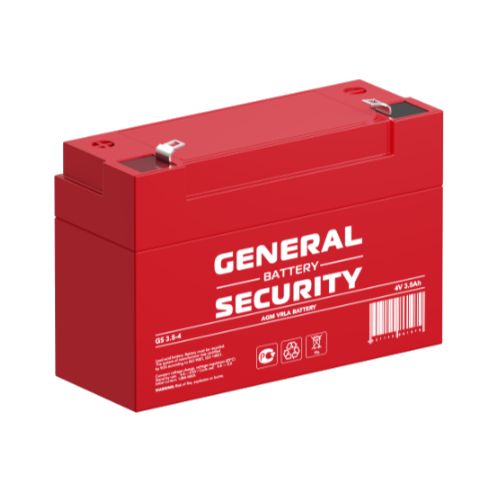

GS 3.5-44 В, 3,5 А·ч; 0,44 кг.
Номинальное напряжение
4 В
Номинальная ёмкость
3,5 А·ч (20-часовой разряд)
Масса
0,44 кг
Внутреннее сопротивление
14 мОм
Максимальный ток разряда
52,5 А (5 с)
Напряжение заряда: буфер / цикл
4,5 - 4,6 В / 4,8 - 5,0 В при 25 °C
Максимальный ток заряда
1,05 А
Выводы
F1

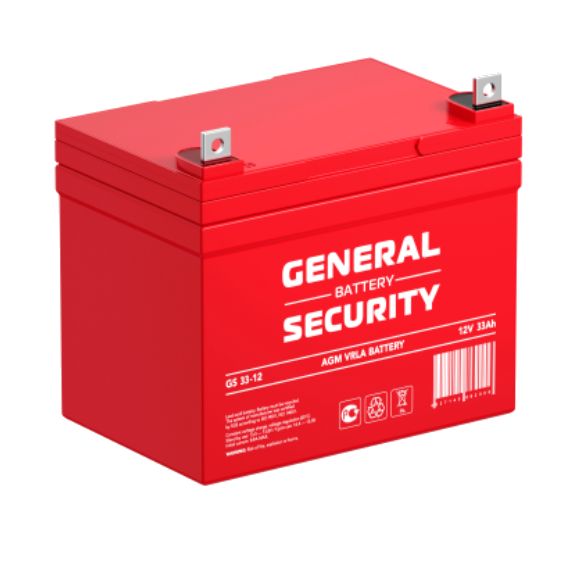

GS 33-1212 В, 33 А·ч; 9.9 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
33 А·ч (20-часовой разряд)
Масса
9.9 кг ± 3 %
Внутреннее сопротивление
10 мОм
Максимальный ток разряда
495 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Выводы
F4, под болт и гайку М6

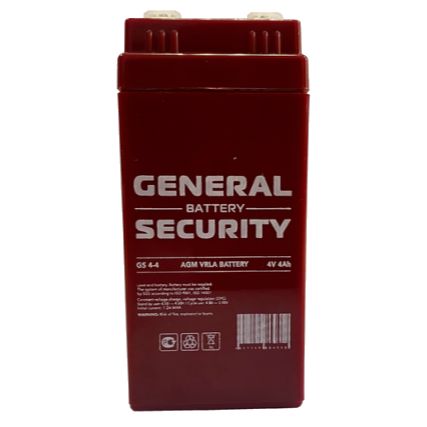

GS 4-44 В, 4.1 А·ч; 0.43 кг.
Номинальное напряжение
4 В
Номинальная ёмкость
4.1 А·ч (20-часовой разряд)
Масса
0.43 кг ± 3 %
Внутреннее сопротивление
19 мОм
Напряжение заряда: буфер / цикл
4.5 - 4.6 В / 4.84 - 5.0 В при 25 °C
Выводы
F2 (FASTON TAB 250)
Ёмкость в заголовке спецификации
4 А·ч

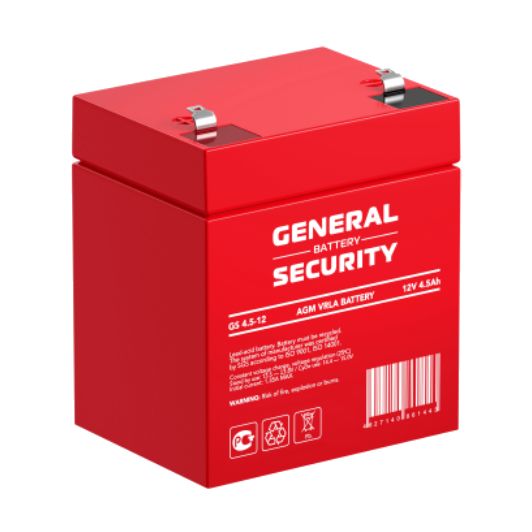

GS 4.5-1212 В, 4.5 А·ч; 1.60 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
4.5 А·ч (20-часовой разряд)
Масса
1.60 кг ± 3 %
Внутреннее сопротивление
35 мОм
Максимальный ток разряда
60 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Выводы
F2 (FASTON TAB 250)

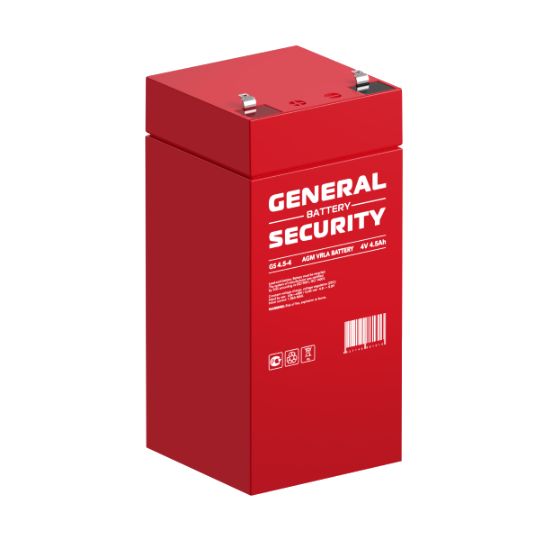

GS 4.5-44 В, 4.5 А·ч; 0.52 кг.
Номинальное напряжение
4 В
Номинальная ёмкость
4.5 А·ч (20-часовой разряд)
Масса
0.52 кг
Внутреннее сопротивление
15 мОм
Максимальный ток разряда
68 А (5 с)
Напряжение заряда: буфер / цикл
4.5-4.6 В / 4.8-5.0 В при 25 °C
Срок службы
до 5 лет в буферном режиме при 25 °C
Выводы
F1
Габариты, мм
107 x 47 x 47

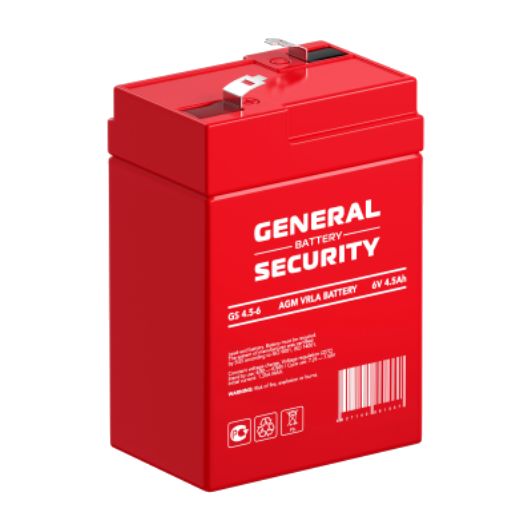

GS 4.5-66 В, 4.5 А·ч; 0.745 кг.
Номинальное напряжение
6 В
Номинальная ёмкость
4.5 А·ч (20-часовой разряд)
Масса
0.745 кг ± 3 %
Внутреннее сопротивление
21 мОм
Максимальный ток разряда
60 А (5 с)
Напряжение заряда: буфер / цикл
6.75 - 6.9 В / 7.2 - 7.5 В при 25 °C
Выводы
F2 (FASTON TAB 250)

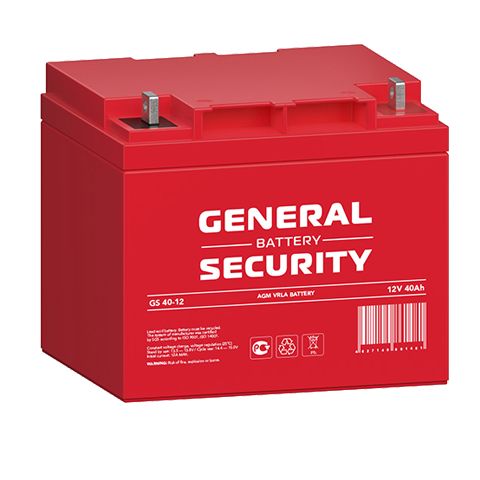

GS 40-1212 В, 40 А·ч; 12.5 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
40 А·ч (10-часовой разряд)
Масса
12.5 кг ± 3 %
Внутреннее сопротивление
9 мОм
Максимальный ток разряда
400 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.5 - 15.0 В при 25 °C
Срок службы
до 10 лет в буферном режиме при 25 °C
Выводы
Под болт с гайкой М6

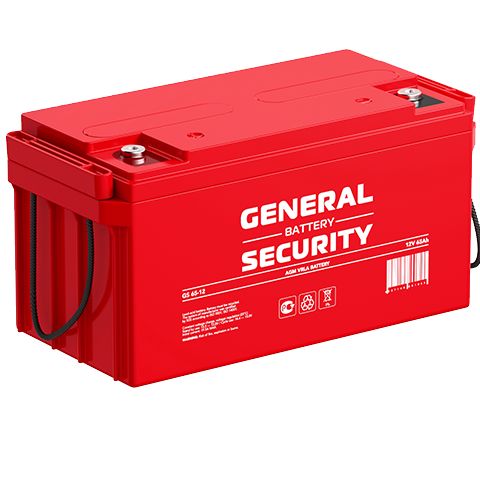

GS 65-1212 В, 65 А·ч; 20.5 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
65 А·ч (20-часовой разряд)
Масса
20.5 кг ± 3 %
Внутреннее сопротивление
6.5 мОм
Максимальный ток разряда
720 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Выводы
F8 (БОЛТ М6)

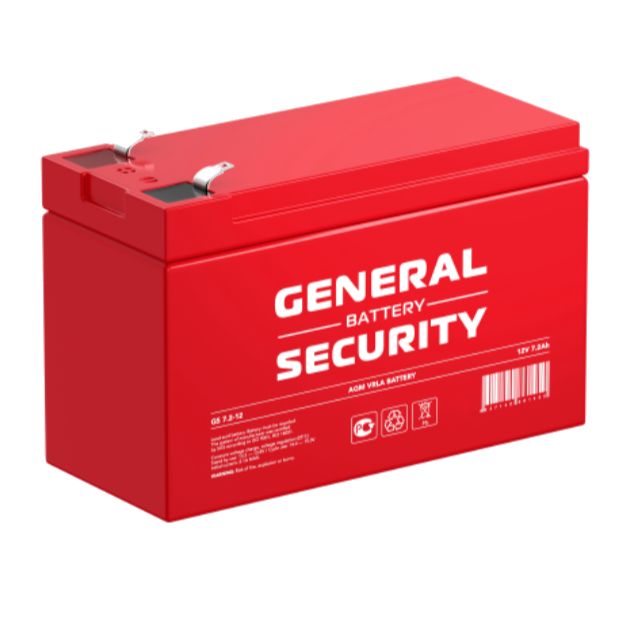

GS 7.2-1212 В, 7.2 А·ч; 1.9 кг.
Номинальное напряжение
12 В
Номинальная ёмкость
7.2 А·ч (20-часовой разряд)
Масса
1.9 кг ± 3 %
Внутреннее сопротивление
28 мОм
Максимальный ток разряда
105 А (5 с)
Напряжение заряда: буфер / цикл
13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Выводы
F2 (FASTON TAB 250)

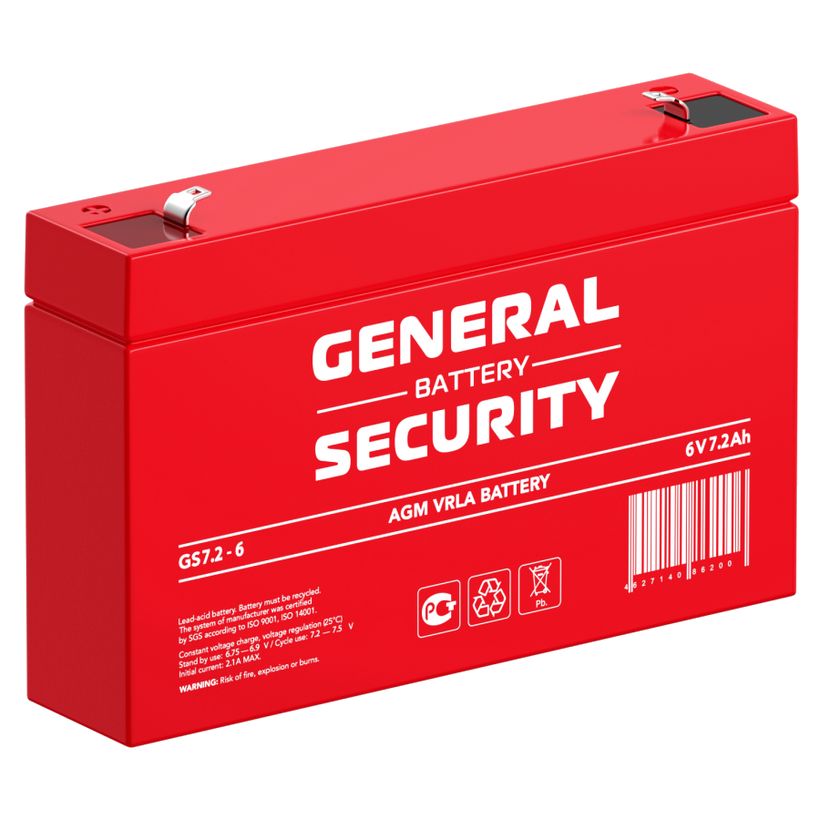

GS 7.2-66 В, 7.2 А·ч; 1.05 кг.
Номинальное напряжение
6 В
Номинальная ёмкость
7.2 А·ч (20-часовой разряд)
Масса
1.05 кг ± 3 %
Внутреннее сопротивление
16 мОм
Максимальный ток разряда
108 А (5 с)
Напряжение заряда: буфер / цикл
6.75 – 6.90 В / 7.20 – 7.50 В при 25 °C
Максимальный ток заряда
2.16 А
Срок службы
до 5 лет в буферном режиме при 25 °C
Выводы
F1 / F2
Габариты, мм
151.0 x 34.0 x 99.0
Как это работает и подключается
Обозначение модели — напряжение и ёмкость: GS 7.2-12 — 12 В, 7.2 А·ч.
Батареи необслуживаемые (AGM), герметизированные — доливать воду не нужно; способны работать в циклическом режиме; низкий саморазряд.
Достоинства по спецификации: герметичность, надёжность и безопасность, высокая мощность выходного тока, малое внутреннее сопротивление, хорошая способность к восстановлению после глубокого разряда.
Диапазон температур: разряд от -40 до +60 °C, заряд от -20 до +60 °C, хранение от -40 до +60 °C; оптимальная рабочая 25 °C.
Напряжение подзаряда в буферном режиме и напряжение заряда в циклическом режиме — по строкам таблицы модели (при 25 °C).
Монтаж
Перед использованием батарею необходимо зарядить.
Батареи серии GS могут храниться до 6 месяцев при 25 °C; при более высокой температуре хранения срок хранения сокращается.
Выводы у моделей разные (F1, F2 Faston, болт и гайка, пайка) — подбирайте типоразмер под клеммы и отсек.
Примеры
Резервное питание охранно-пожарной сигнализации и СКУД
В спецификациях серия GS названа разработанной для электропитания систем охранно-пожарной сигнализации, контроля и управления доступом; лучше всего работает в буферном режиме.
Телекоммуникации и ИБП
Спецификация называет также телекоммуникационное оборудование и связь, промышленные объекты и работу в ИБП (UPS).
Частые вопросы
Какие напряжения есть в серии GS?
4, 6 и 12 В.
Сколько можно хранить без подзаряда?
До 6 месяцев при 25 °C.
Материал корпуса?
Ударопрочный ABS (акрило-бутадиен-стирол).
Нюансы и грабли
Ёмкость указана для разных режимов разряда: 20-часового у большинства моделей и 10-часового у GS 100-12 и GS 40-12; сравнивать модели нужно по одному режиму.
Расхождение заголовка и ячейки ёмкости: у GS 4-4 в заголовке 4 А·ч, в ячейке 4.1 А·ч; в таблице указано значение ячейки.
Габариты приведены без подписи осей (порядок значений в извлечённом тексте не гарантирован; подписан он только у GS 0.5-4) и не у всех моделей — сверяйте с чертежом в спецификации.
Ток заряда не указан у части моделей: не подбирайте зарядное устройство по соседним типоразмерам.
Документация
General Security — спецификации аккумуляторов серии GS
ОРАКУЛ СЛАБОТОЧКИ
