Аккумуляторы General Security серии GSL — герметичные необслуживаемые свинцово-кислотные 6 и 12 В

Необслуживаемые свинцово-кислотные аккумуляторы General Security серии GSL на 6 и 12 В: резервное питание охраны и безопасности, связи, промышленных объектов и ИБП.

Модели семейства

GSL2.2-1212 В, 2.2 А·ч; 0.74 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	2.2 А·ч (20-часовой разряд)
Масса	0.74 кг ± 3 %
Внутреннее сопротивление	72.0 мОм
Максимальный ток разряда	30.0 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.5 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F1-Faston Tab 187

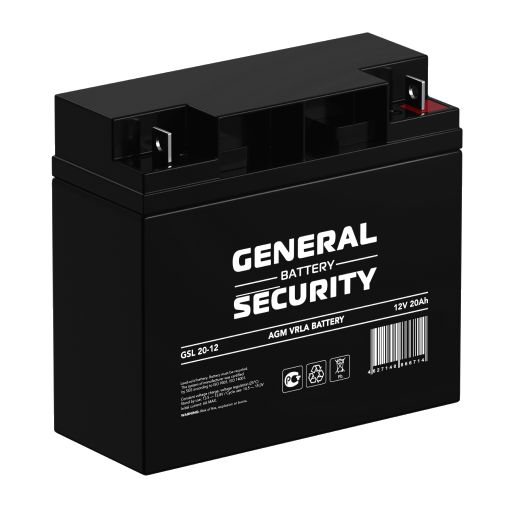

GSL20-1212 В, 20.0 А·ч; 5.6 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	20.0 А·ч (20-часовой разряд)
Масса	5.6 кг ± 4 %
Внутреннее сопротивление	12 мОм
Максимальный ток разряда	300 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.5 – 15.0 В при 25 °C
Максимальный ток заряда	6 А
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	Под внутренний болт М5 / Под болт с гайкой М5
Габариты, мм	181 x 77 x 167

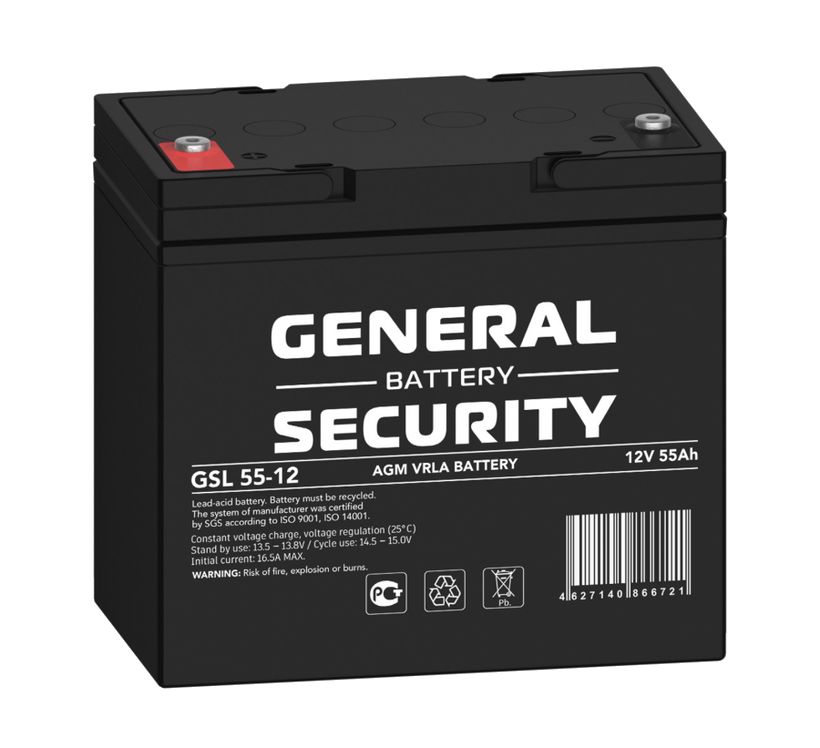

GSL55-1212 В, 55.0 А·ч; 17.0 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	55.0 А·ч (10-часовой разряд)
Масса	17.0 кг ± 4 %
Внутреннее сопротивление	6.5 мОм
Максимальный ток разряда	550 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.5 – 15.0 В при 25 °C
Максимальный ток заряда	16.5 А
Срок службы	до 12 лет в буферном режиме при 25 °C
Выводы	Под внутренний болт М6 / Под болт с гайкой М6
Габариты, мм	230 x 138 x 215

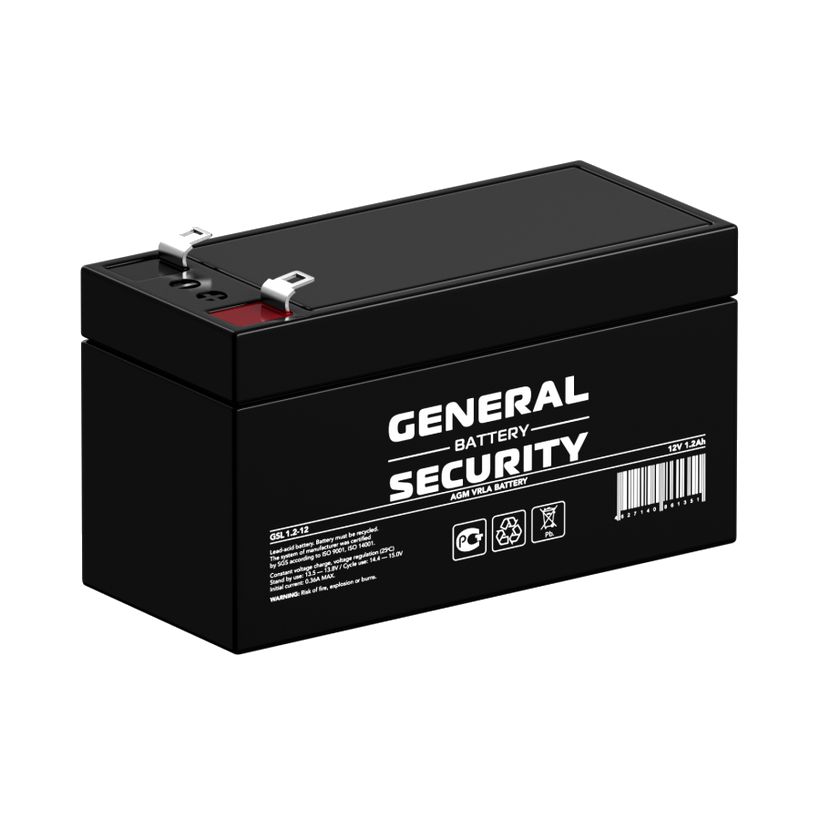

GSL 1.2-1212 В, 1.2 А·ч; 0.550 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	1.2 А·ч (20-часовой разряд)
Масса	0.550 кг ± 3 %
Внутреннее сопротивление	60.5 мОм
Максимальный ток разряда	18 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F2 (FASTON TAB 250)

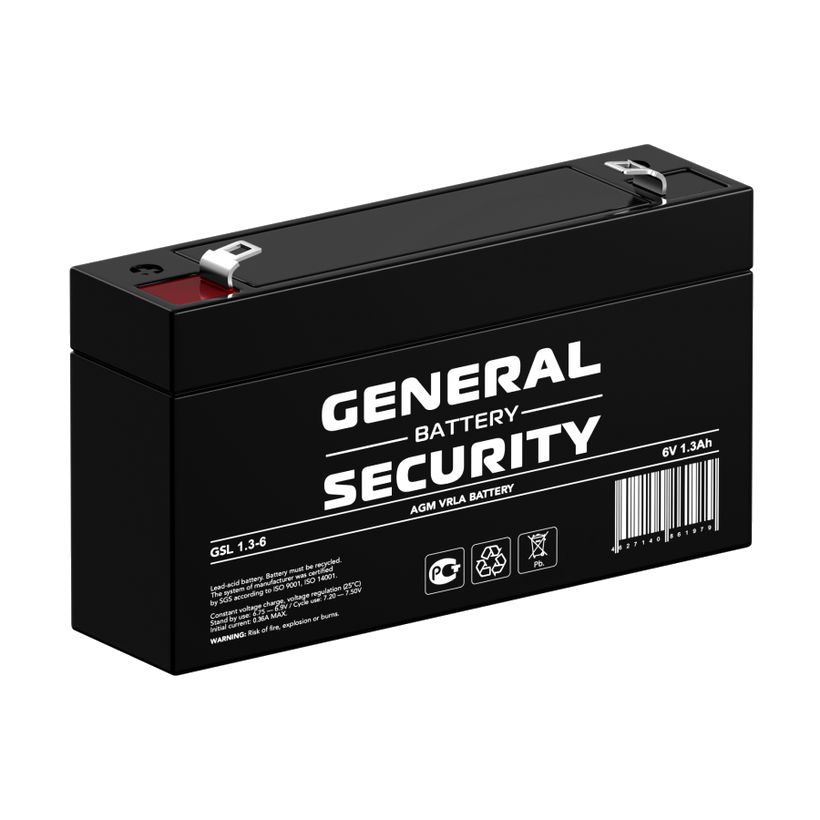

GSL 1.3-66 В, 1.3 А·ч; 0.3 кг.

Номинальное напряжение	6 В
Номинальная ёмкость	1.3 А·ч (20-часовой разряд)
Масса	0.3 кг
Внутреннее сопротивление	41 мОм
Максимальный ток разряда	18 А (5 с)
Напряжение заряда: буфер / цикл	6.75 - 6.9 В / 7.2 - 7.5 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F1-Faston Tab 187, F2-Faston Tab 250

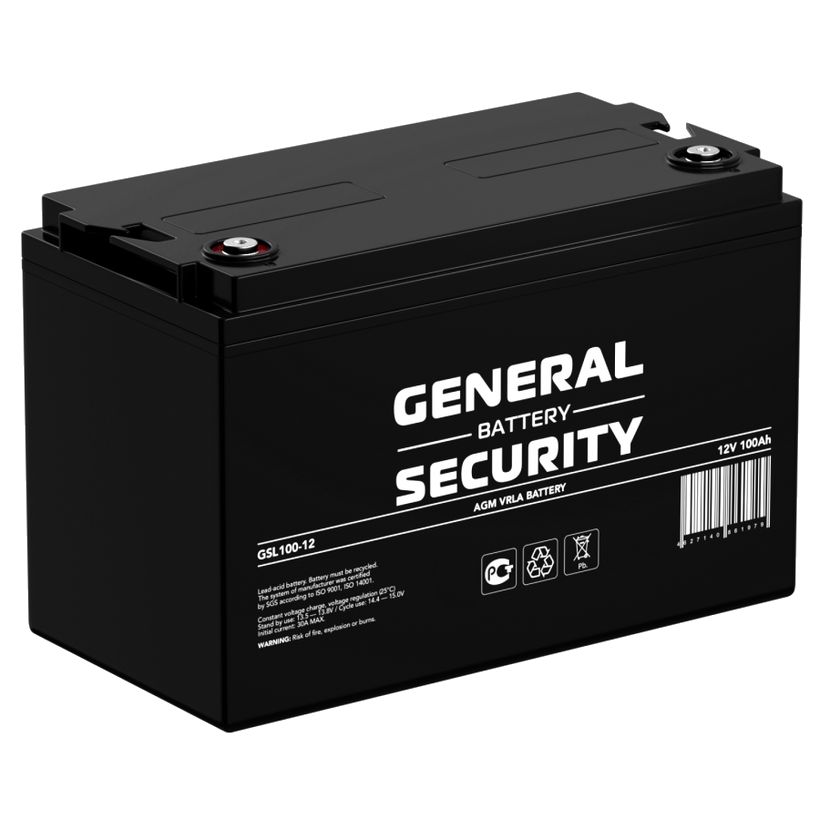

GSL 100-1212 В, 100 А·ч; 31.3 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	100 А·ч (10-часовой разряд)
Масса	31.3 кг
Внутреннее сопротивление	4.0 мОм
Максимальный ток разряда	1200 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 12 лет в буферном режиме при 25 °C
Выводы	F18 (БОЛТ М8)

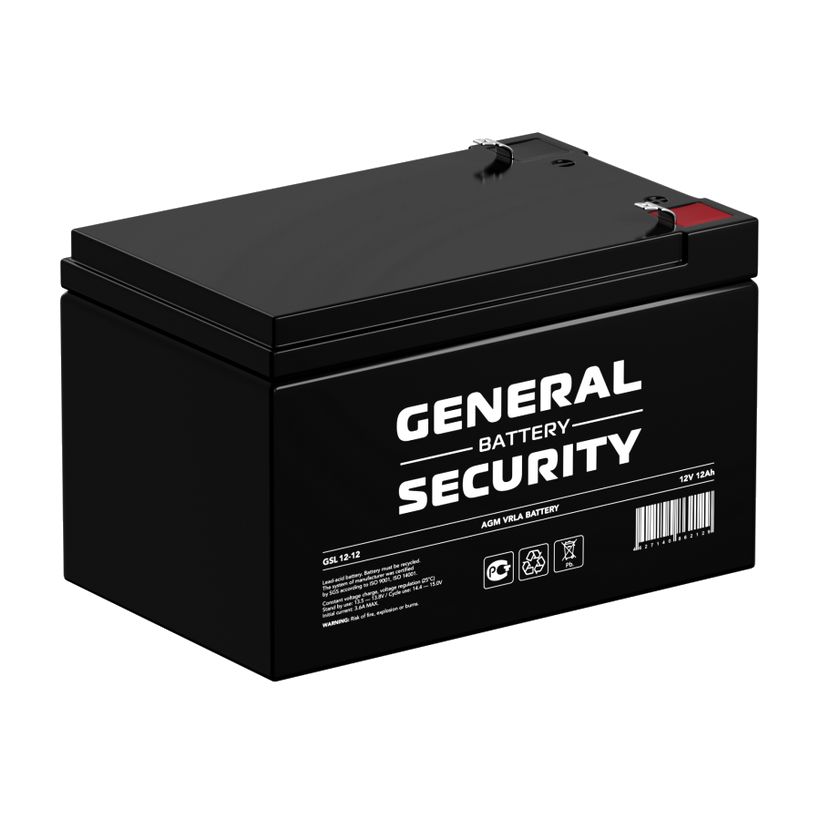

GSL 12-1212 В, 12 А·ч; 3.6 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	12 А·ч (20-часовой разряд)
Масса	3.6 кг ± 3 %
Внутреннее сопротивление	16.0 мОм
Максимальный ток разряда	180 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F1-Faston Tab 187, F2-Faston Tab 250

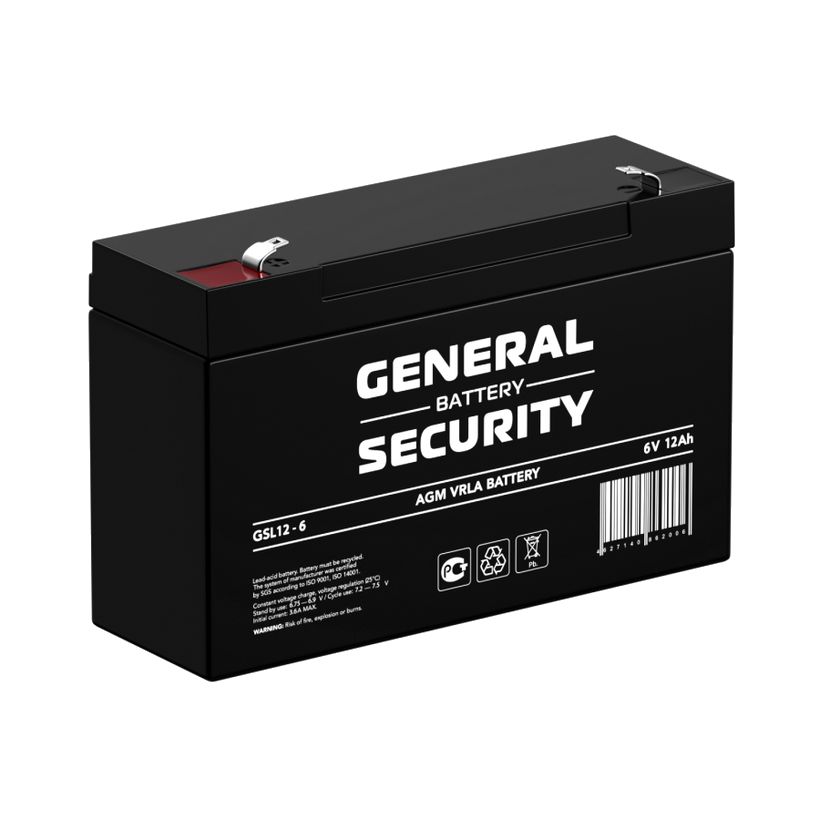

GSL 12-66 В, 12 А·ч; 1.84 кг.

Номинальное напряжение	6 В
Номинальная ёмкость	12 А·ч (20-часовой разряд)
Масса	1.84 кг
Внутреннее сопротивление	6 мОм
Максимальный ток разряда	180 А (5 с)
Напряжение заряда: буфер / цикл	6.75 - 6.9 В / 7.2 - 7.5 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F2 (FASTON TAB 250)

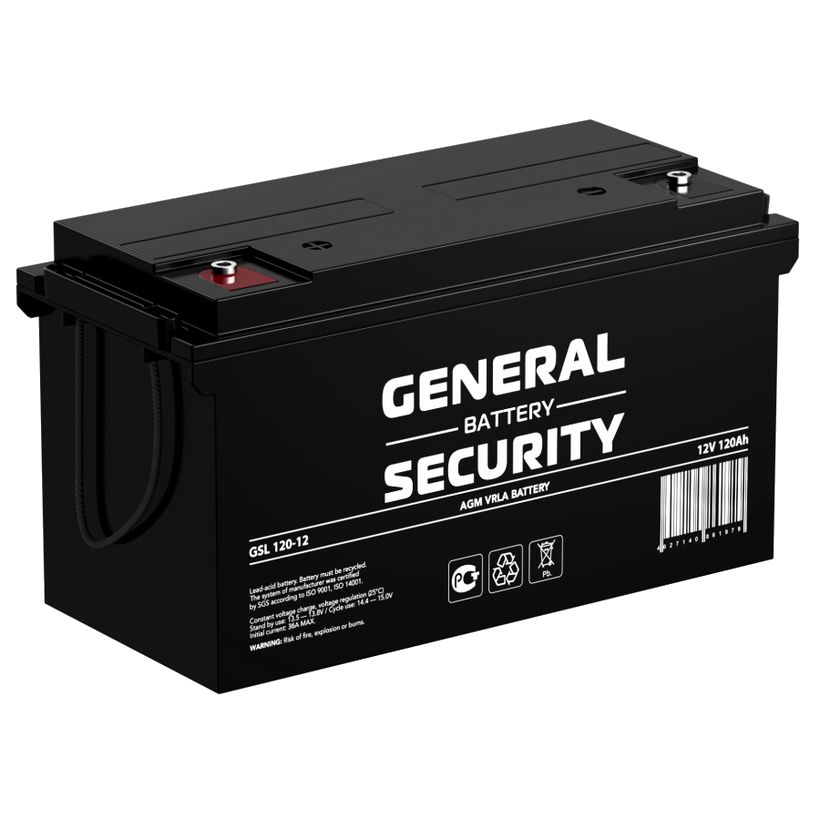

GSL 120-1212 В, 120 А·ч; 35.3 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	120 А·ч (10-часовой разряд)
Масса	35.3 кг
Внутреннее сопротивление	5.5 мОм
Максимальный ток разряда	1200 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 12 лет в буферном режиме при 25 °C
Выводы	F18 (БОЛТ М8)

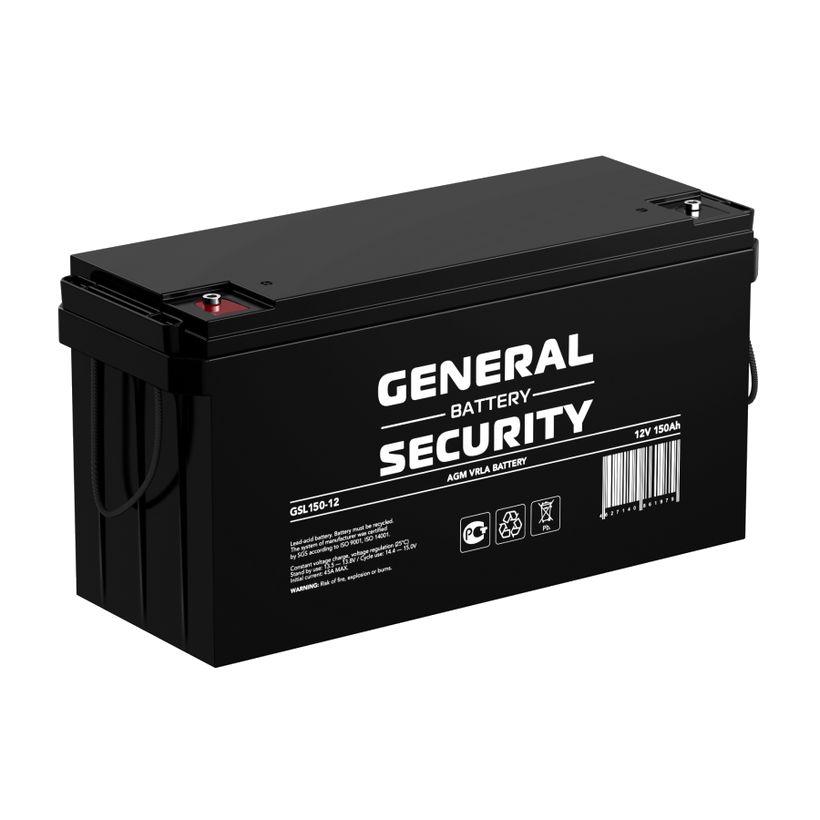

GSL 150-1212 В, 150 А·ч; 45.5 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	150 А·ч (10-часовой разряд)
Масса	45.5 кг
Внутреннее сопротивление	4.8 мОм
Максимальный ток разряда	1500 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 12 лет в буферном режиме при 25 °C
Выводы	F18 (БОЛТ М8)

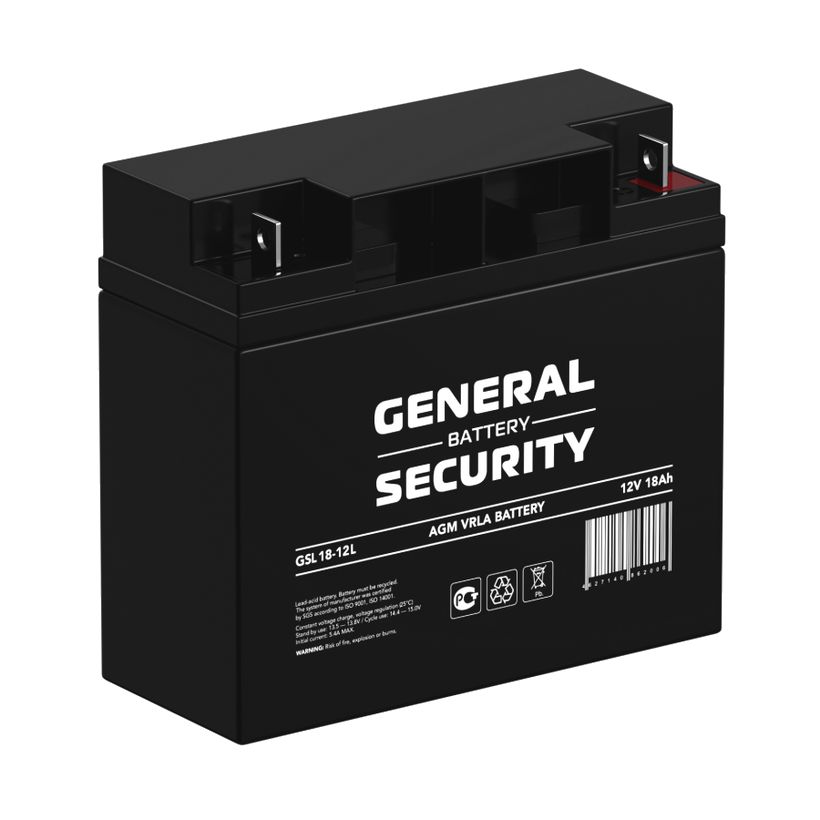

GSL 18-12L12 В, 18 А·ч; 4.81 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	18 А·ч (20-часовой разряд)
Масса	4.81 кг ± 3 %
Внутреннее сопротивление	12.67 мОм
Максимальный ток разряда	255 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F3 (БОЛТ И ГАЙКА М5)

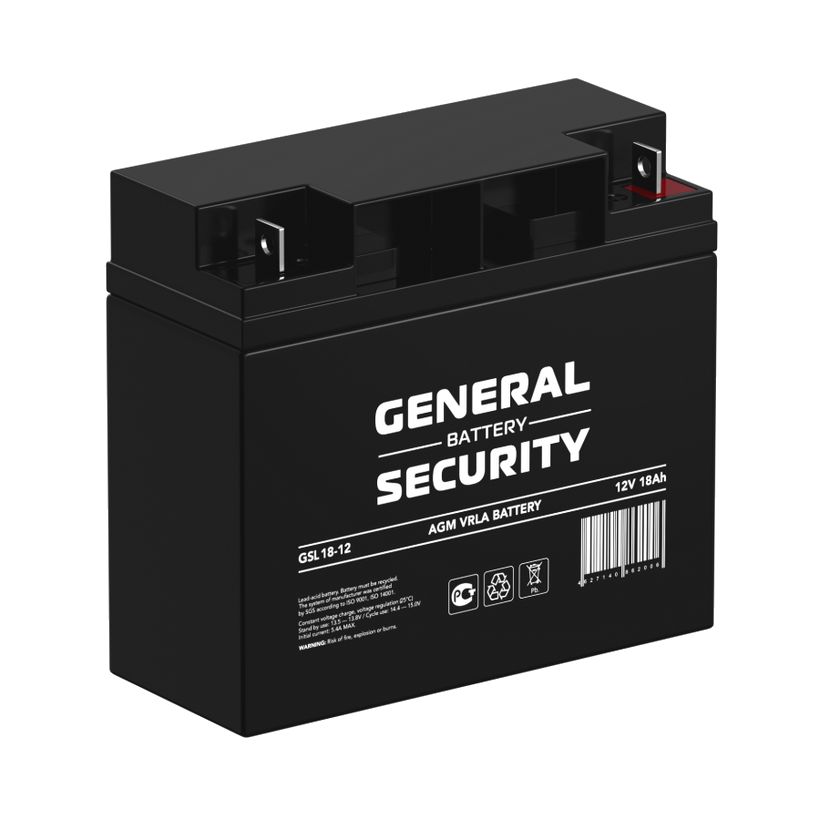

GSL 18-1212 В, 18 А·ч; 5.6 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	18 А·ч (20-часовой разряд)
Масса	5.6 кг
Внутреннее сопротивление	10.5 мОм
Максимальный ток разряда	270 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F3 (БОЛТ И ГАЙКА М5)

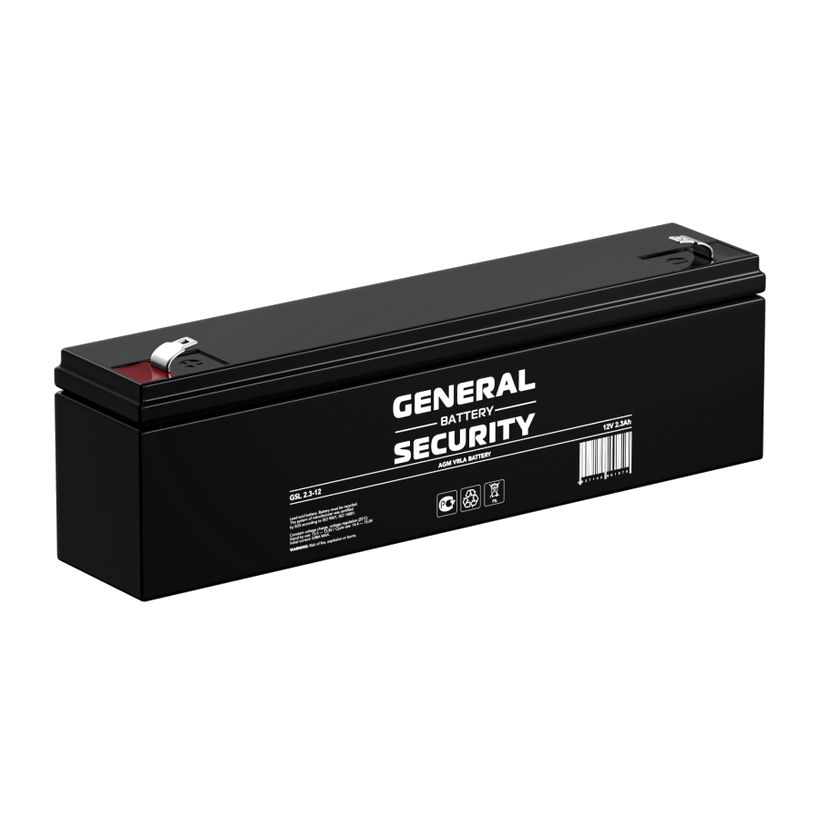

GSL 2.3-1212 В, 2.3 А·ч; 0.86 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	2.3 А·ч (20-часовой разряд)
Масса	0.86 кг ± 3 %
Внутреннее сопротивление	60.0 мОм
Максимальный ток разряда	34.5 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F1-Faston Tab 187, F2-Faston Tab 250

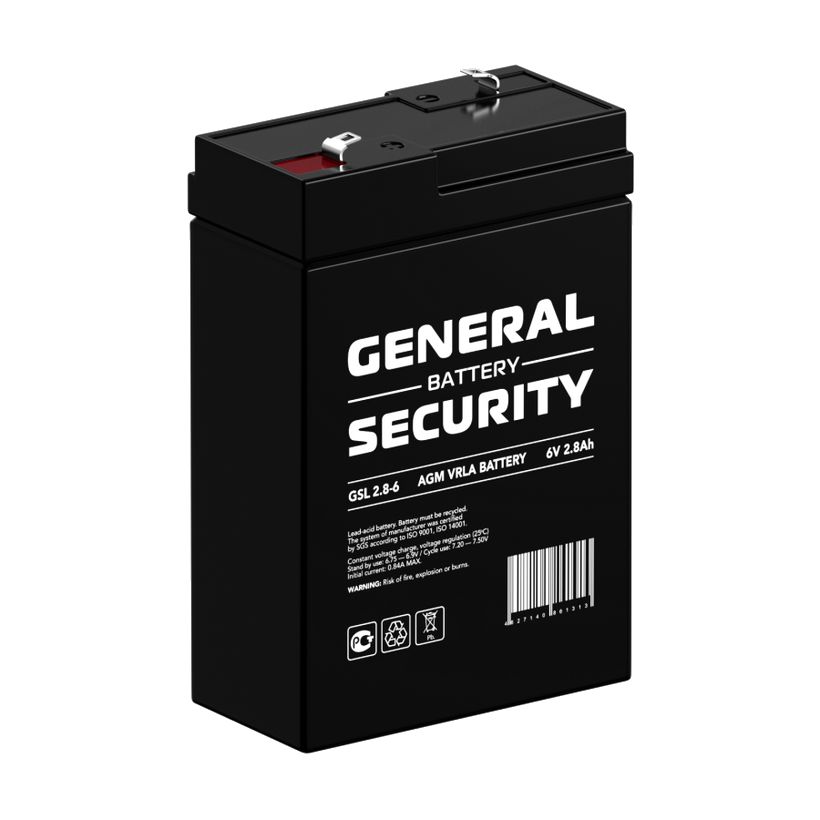

GSL 2.8-66 В, 2.8 А·ч; 0.57 кг.

Номинальное напряжение	6 В
Номинальная ёмкость	2.8 А·ч (20-часовой разряд)
Масса	0.57 кг
Внутреннее сопротивление	22 мОм
Максимальный ток разряда	42 А (5 с)
Напряжение заряда: буфер / цикл	6.75 - 6.9 В / 7.2 - 7.5 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F2 (FASTON TAB 250)

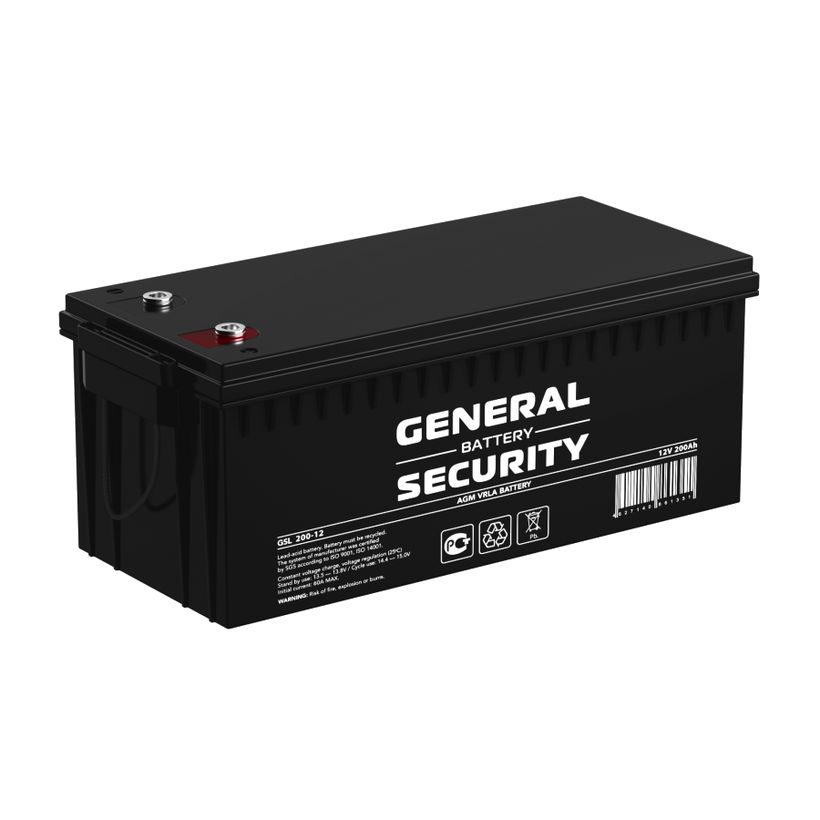

GSL 200-1212 В, 200 А·ч; 61.0 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	200 А·ч (10-часовой разряд)
Масса	61.0 кг ± 3 %
Внутреннее сопротивление	3.5 мОм
Максимальный ток разряда	1600 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 12 лет в буферном режиме при 25 °C
Выводы	F18, под болт М8

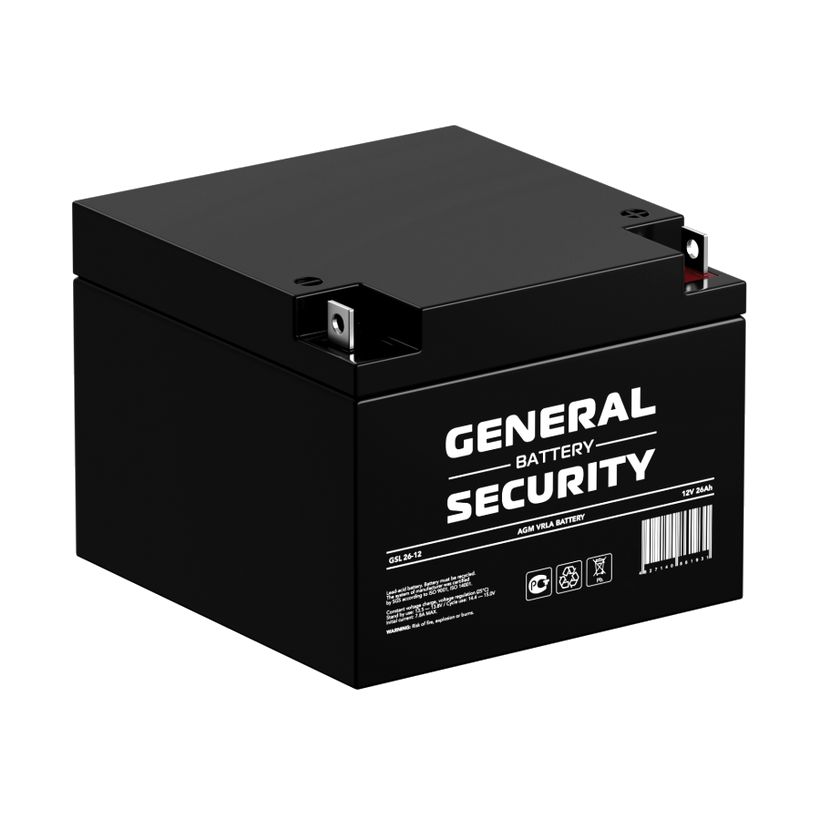

GSL 26-1212 В, 26 А·ч; 8.1 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	26 А·ч (20-часовой разряд)
Масса	8.1 кг ± 3 %
Внутреннее сопротивление	10.0 мОм
Максимальный ток разряда	390 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F3 (БОЛТ И ГАЙКА М5)

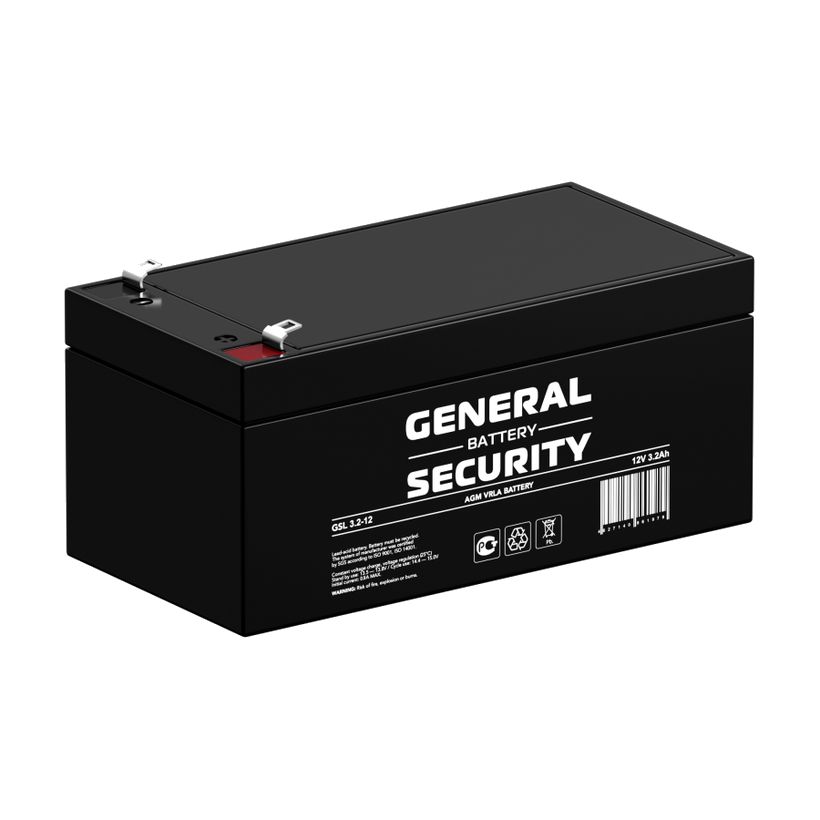

GSL 3.2-1212 В, 3.2 А·ч; 1.3 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	3.2 А·ч (20-часовой разряд)
Масса	1.3 кг ± 3 %
Внутреннее сопротивление	45.0 мОм
Максимальный ток разряда	45 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F2 (FASTON TAB 250)

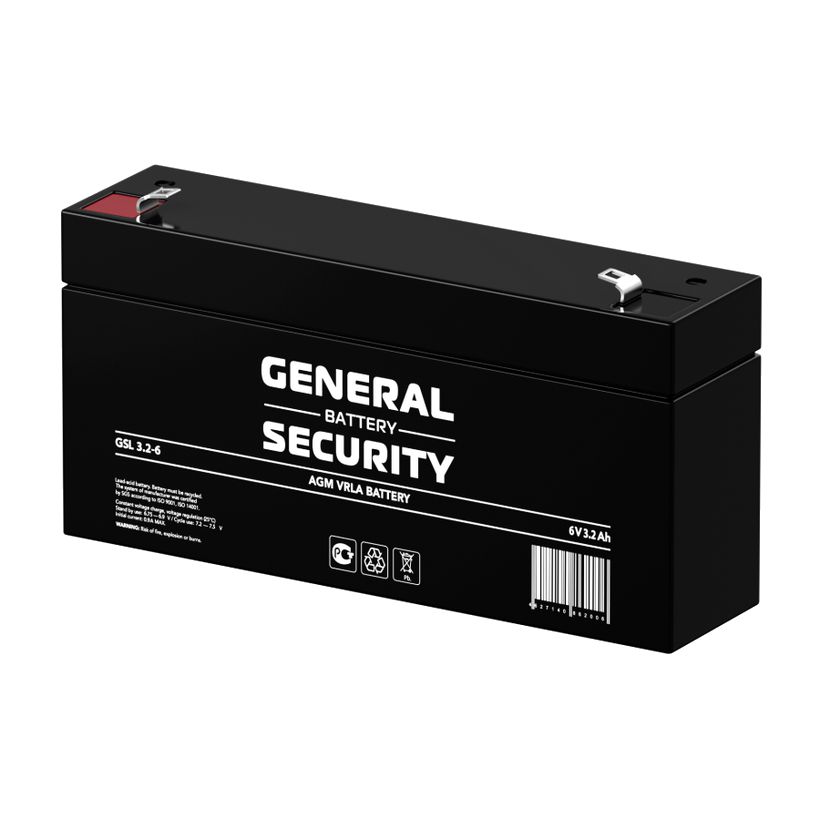

GSL 3.2-66 В, 3.2 А·ч; 0.70 кг.

Номинальное напряжение	6 В
Номинальная ёмкость	3.2 А·ч (20-часовой разряд)
Масса	0.70 кг ± 3 %
Внутреннее сопротивление	18 мОм
Максимальный ток разряда	45 А (5 с)
Напряжение заряда: буфер / цикл	6.75 - 6.90 В / 7.20 - 7.50 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F1-Faston Tab 187, F2-Faston Tab 250
Ёмкость в заголовке спецификации	2.3 А·ч

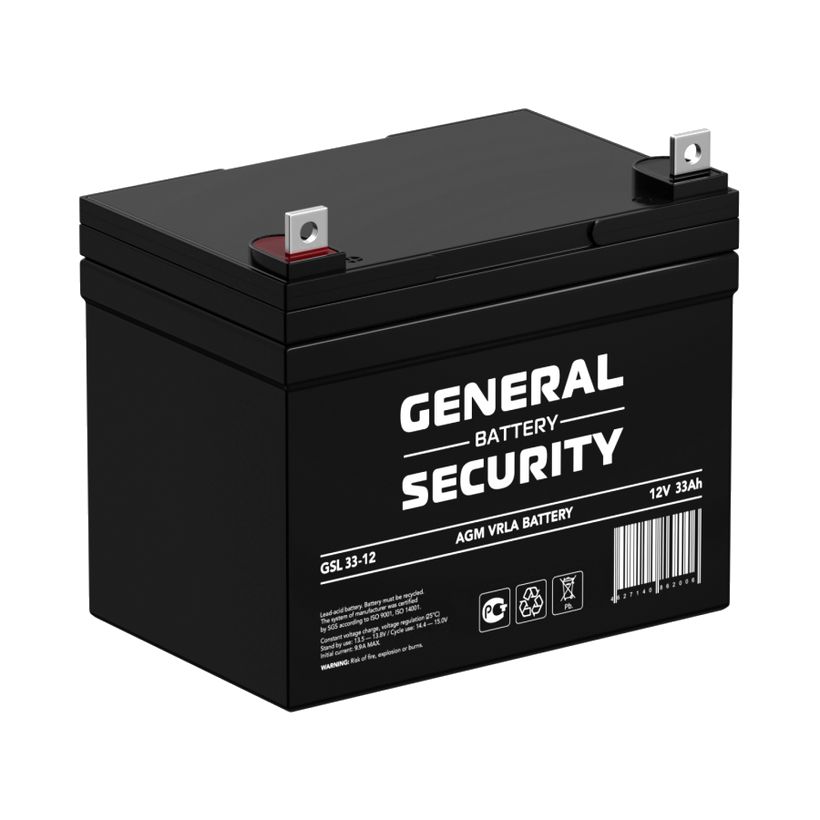

GSL 33-1212 В, 33 А·ч; 10.1 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	33 А·ч (20-часовой разряд)
Масса	10.1 кг
Внутреннее сопротивление	6.5 мОм
Максимальный ток разряда	495 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F4 (БОЛТ И ГАЙКА М6)

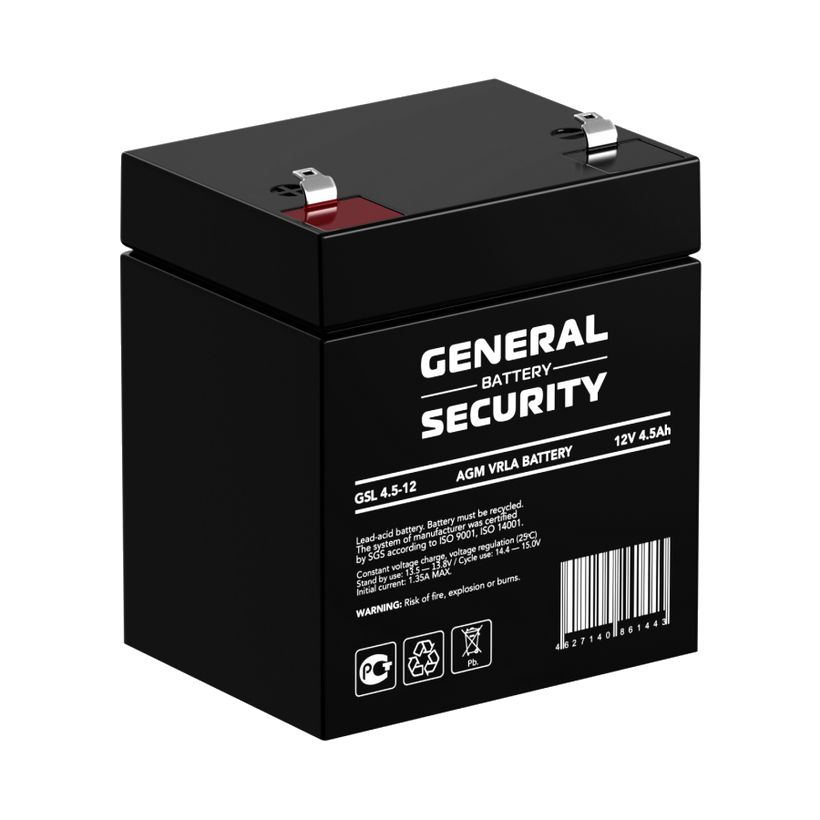

GSL 4.5-1212 В, 4.5 А·ч; 1.5 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	4.5 А·ч (20-часовой разряд)
Масса	1.5 кг ± 3 %
Внутреннее сопротивление	39 мОм
Максимальный ток разряда	60 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F2 (FASTON TAB 250)

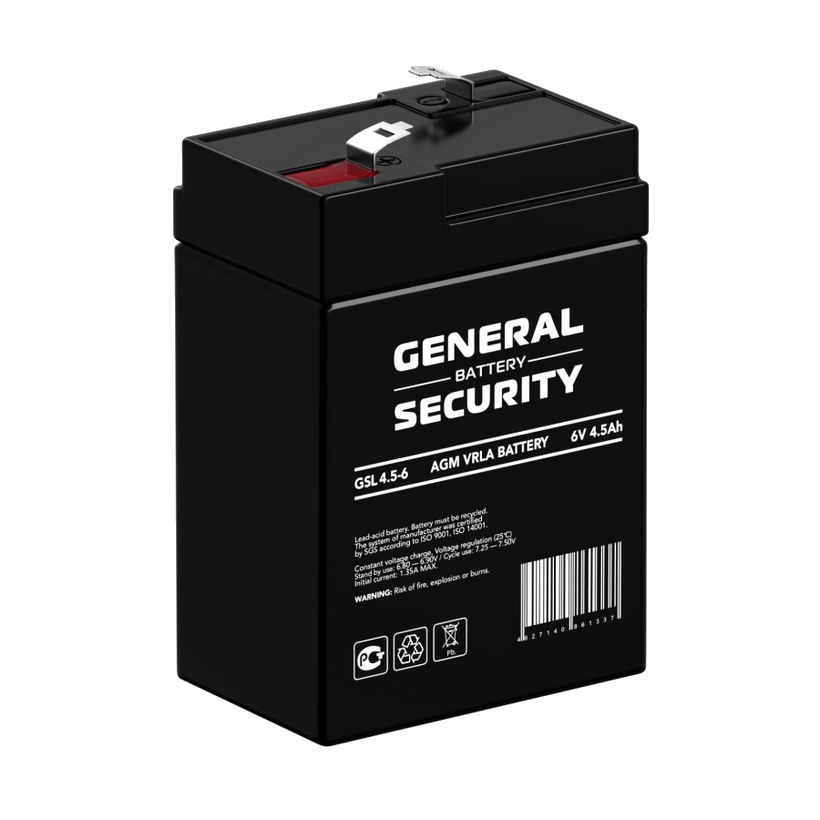

GSL 4.5-66 В, 4.5 А·ч; 0.71 кг.

Номинальное напряжение	6 В
Номинальная ёмкость	4.5 А·ч (20-часовой разряд)
Масса	0.71 кг
Внутреннее сопротивление	21 мОм
Максимальный ток разряда	60 А (5 с)
Напряжение заряда: буфер / цикл	6.75 - 6.9 В / 7.2 - 7.5 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F2 (FASTON TAB 250)

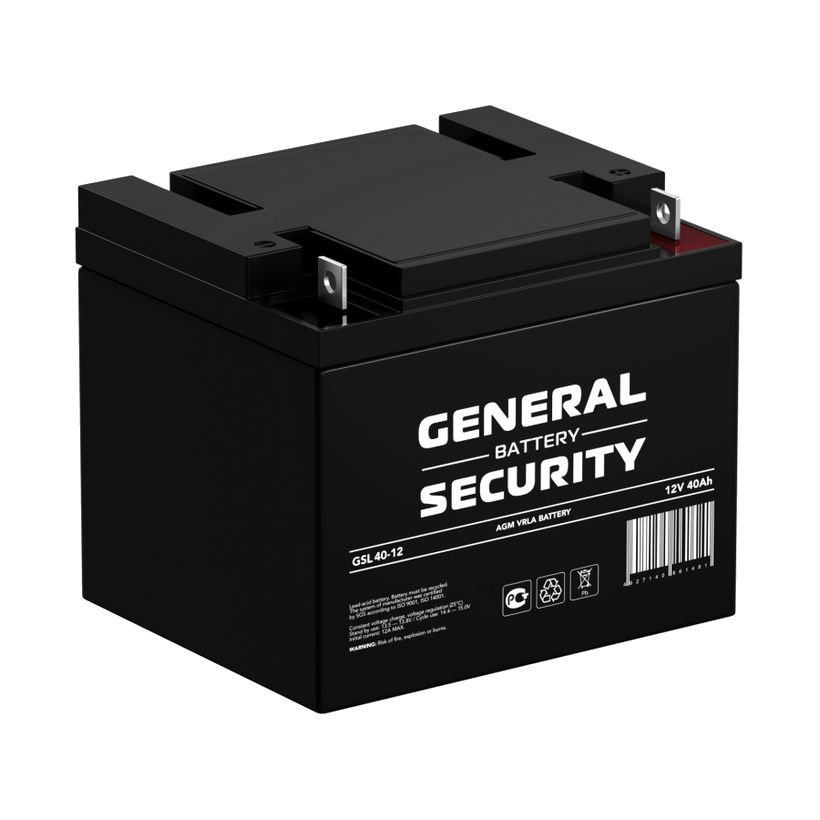

GSL 40-1212 В, 40 А·ч; 12.6 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	40 А·ч (20-часовой разряд)
Масса	12.6 кг
Внутреннее сопротивление	8.5 мОм
Максимальный ток разряда	480 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 12 лет в буферном режиме при 25 °C
Выводы	F4 (БОЛТ И ГАЙКА М6)

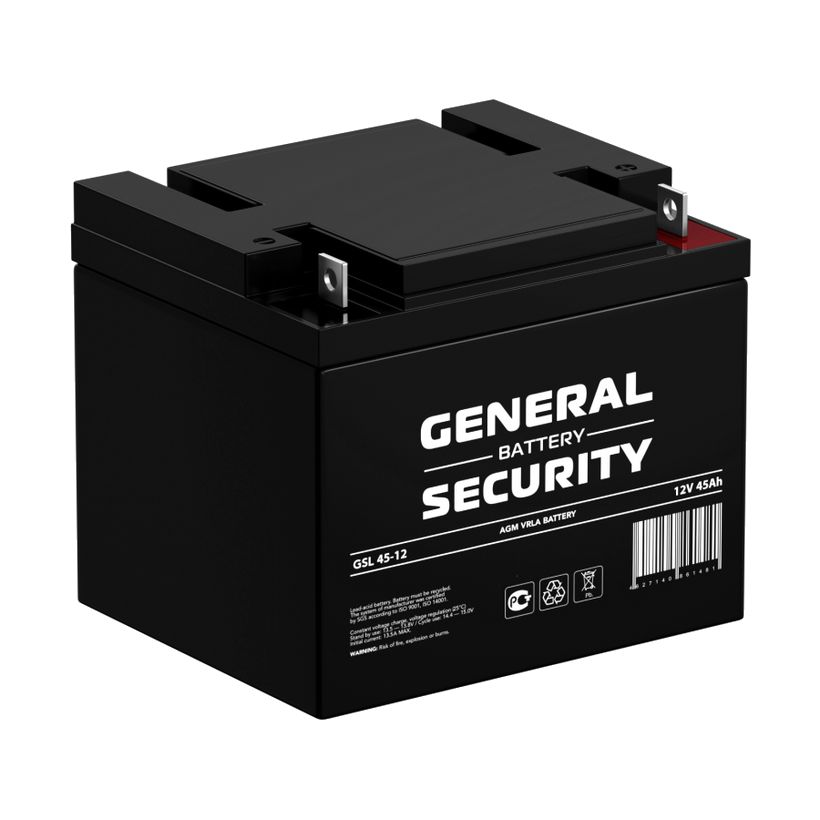

GSL 45-1212 В, 45 А·ч; 14.8 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	45 А·ч (20-часовой разряд)
Масса	14.8 кг
Внутреннее сопротивление	7.0 мОм
Максимальный ток разряда	540 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 12 лет в буферном режиме при 25 °C
Выводы	F4 (БОЛТ И ГАЙКА М6)

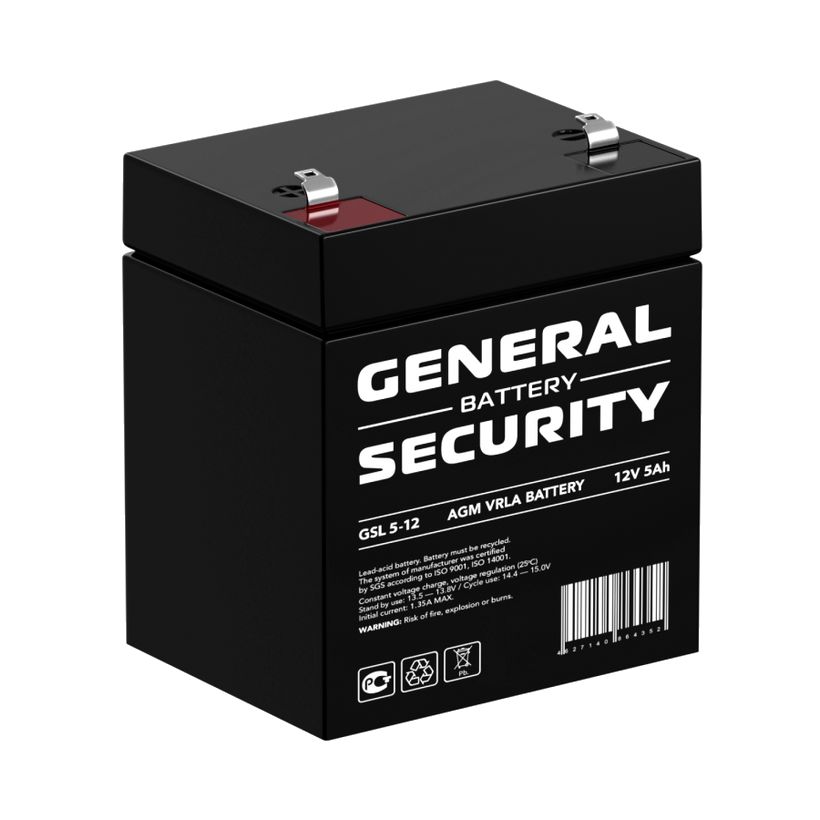

GSL 5-1212 В, 5.58 А·ч; 1.62 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	5.58 А·ч (20-часовой разряд)
Масса	1.62 кг ± 3 %
Внутреннее сопротивление	34.5 мОм
Максимальный ток разряда	67.5 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F2 (FASTON TAB 250)
Ёмкость в заголовке спецификации	5.0 А·ч

GSL 50-1212 В, 50 А·ч; 15.0 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	50 А·ч (20-часовой разряд)
Масса	15.0 кг ± 3 %
Внутреннее сопротивление	5.0 мОм
Максимальный ток разряда	600 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 12 лет в буферном режиме при 25 °C
Выводы	F4 (БОЛТ И ГАЙКА М6)

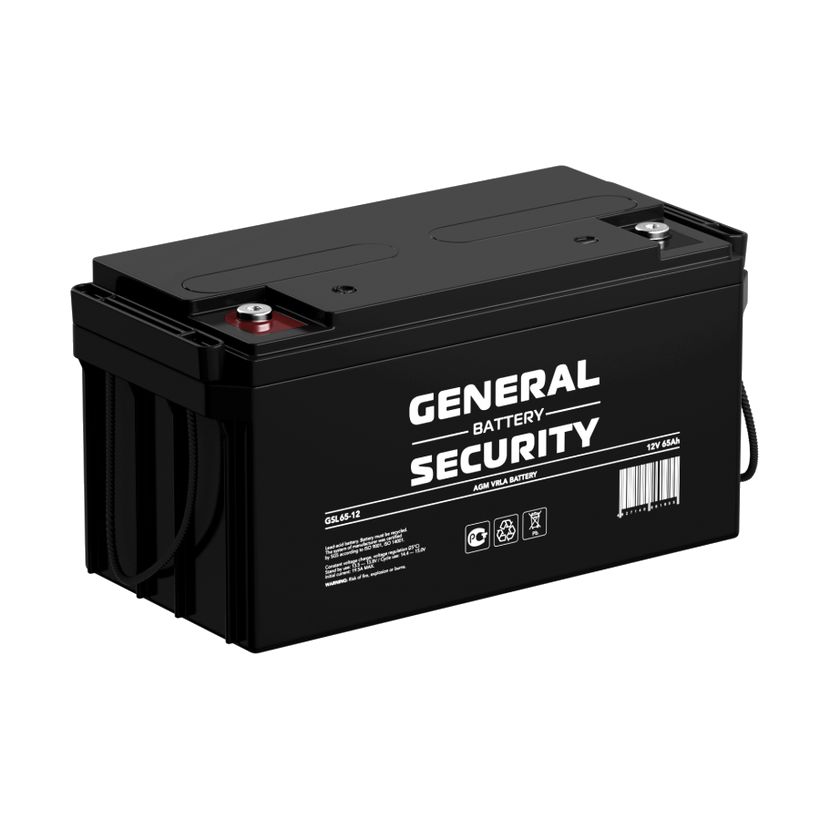

GSL 65-1212 В, 65 А·ч; 20.5 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	65 А·ч (20-часовой разряд)
Масса	20.5 кг
Внутреннее сопротивление	6.5 мОм
Максимальный ток разряда	720 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 12 лет в буферном режиме при 25 °C
Выводы	F8 (БОЛТ М6)

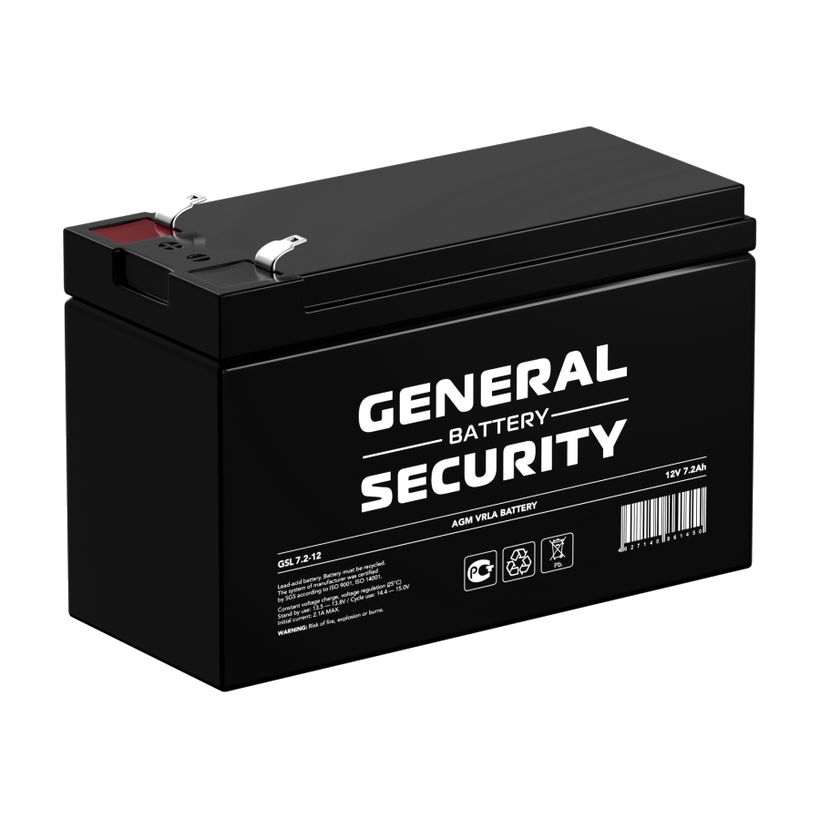

GSL 7.2-1212 В, 7.2 А·ч; 2.1 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	7.2 А·ч (20-часовой разряд)
Масса	2.1 кг
Внутреннее сопротивление	28 мОм
Максимальный ток разряда	108 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F2 (FASTON TAB 250)

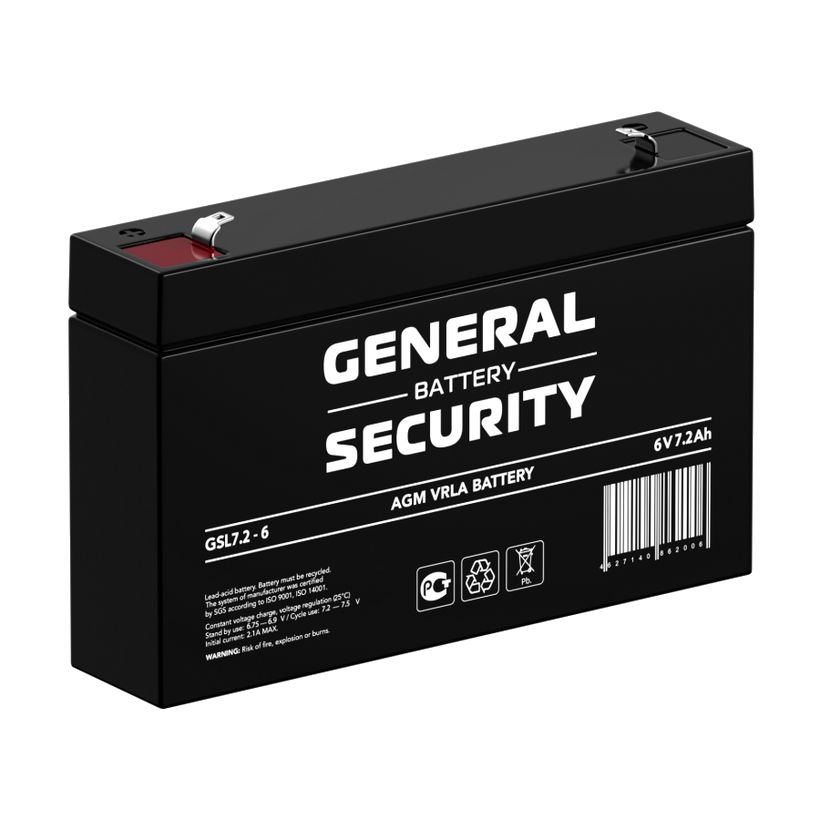

GSL 7.2-66 В, 7.2 А·ч; 1.25 кг.

Номинальное напряжение	6 В
Номинальная ёмкость	7.2 А·ч (20-часовой разряд)
Масса	1.25 кг
Внутреннее сопротивление	12 мОм
Максимальный ток разряда	105 А (5 с)
Напряжение заряда: буфер / цикл	6.75 - 6.9 В / 7.2 - 7.5 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F2 (FASTON TAB 250)

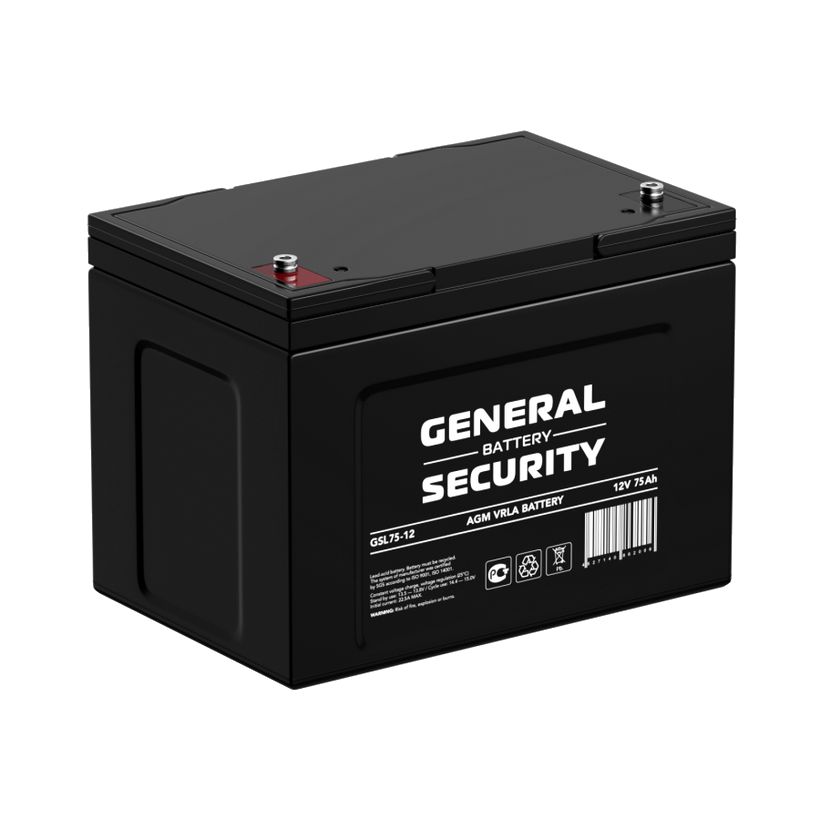

GSL 75-12H12 В, 75 А·ч; 24.2 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	75 А·ч (10-часовой разряд)
Масса	24.2 кг ± 3 %
Внутреннее сопротивление	5.0 мОм
Максимальный ток разряда	900 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 12 лет в буферном режиме при 25 °C
Выводы	F8 (БОЛТ М6)

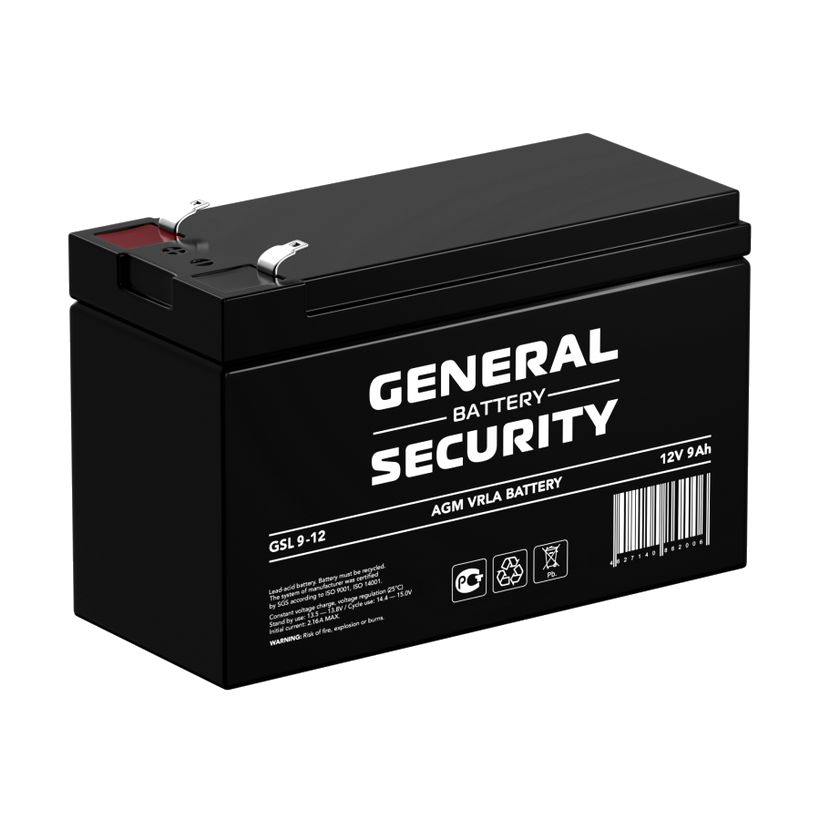

GSL 9-1212 В, 9 А·ч; 2.45 кг.

Номинальное напряжение	12 В
Номинальная ёмкость	9 А·ч (20-часовой разряд)
Масса	2.45 кг ± 3 %
Внутреннее сопротивление	24.0 мОм
Максимальный ток разряда	108 А (5 с)
Напряжение заряда: буфер / цикл	13.5 - 13.8 В / 14.4 - 15.0 В при 25 °C
Срок службы	до 8 лет в буферном режиме при 25 °C
Выводы	F1-Faston Tab 187, F2-Faston Tab 250

Как это работает и подключается

Обозначение модели — напряжение и ёмкость: GSL 7.2-12 — 12 В, 7.2 А·ч.
Батареи необслуживаемые (AGM), герметизированные — воду доливать не нужно; общего применения; могут работать в циклическом режиме (у GSL20-12 и GSL55-12 указано более 260 циклов при 100 % разряде).
Диапазон температур: разряд от -40 до +60 °C, заряд от -20 до +60 °C, хранение от -40 до +60 °C; оптимальная рабочая 25 °C.
Температурные коэффициенты подзаряда (в спецификациях большинства моделей): буферный режим -3 мВ/°C на элемент, циклический -5 мВ/°C на элемент.

Монтаж

Перед использованием батарею необходимо зарядить.
Батареи серии GSL могут храниться до 6 месяцев при 25 °C; при более высокой температуре хранения срок хранения сокращается.
Выводы разные: Faston F1 и F2, болт и гайка (F3, F4, F8), F18 под болт М8 — подбирайте типоразмер под клеммы.

Примеры

Резервное питание систем безопасности и связи

Спецификации называют системы охраны и пожарной безопасности, телекоммуникационное оборудование и связь, промышленные объекты и ИБП (UPS).

Частые вопросы

Какие напряжения есть в серии GSL?

6 и 12 В.

Какой срок службы?

Срок службы в буферном режиме при 25 °C указан в строке каждой модели; например, у GSL20-12 до 8 лет, у GSL55-12 до 12 лет.

Нюансы и грабли

Режим разряда, для которого указана ёмкость, у GSL55-12, GSL 75-12H, GSL 100-12, GSL 120-12, GSL 150-12, GSL 200-12 10-часовой, у остальных 20-часовой: сравнивайте по одному режиму.
Расхождения в спецификациях: у GSL 3.2-6 в заголовке 2.3 А·ч, в ячейке 3.2 А·ч; у GSL 5-12 в заголовке 5.0 А·ч, в ячейке 5.58 А·ч; в таблице указано значение ячейки, заголовок показан отдельной строкой.
Габариты приведены без подписи осей (порядок значений в извлечённом тексте не гарантирован) и не у всех моделей — сверяйте с чертежом в спецификации.
Ток заряда в таблицах указан только у GSL20-12 и GSL55-12.

Документация

General Security — спецификации аккумуляторов серии GSL
