Аккумуляторы General Security серии GSLG — гелевые свинцово-кислотные 12 В, 33-250 А·ч
Герметичные гелевые (GEL) свинцово-кислотные аккумуляторы General Security серии GSLG на 12 В, 33-250 А·ч: срок службы до 12 лет в буфере, более 300 циклов.
Модели семейства
GSLG 100-1212 В, 100 А·ч; 32.0 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 100 А·ч (10-часовой разряд) |
| Масса | 32.0 кг ± 3 % |
| Внутреннее сопротивление | 4.5 мОм |
| Максимальный ток разряда | 800 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.5 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 25 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М8 / Под болт с гайкой М8 |
| Габариты, мм | 330 x 171 x 220 |
GSLG 120-1212 В, 120 А·ч; 35.0 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 120 А·ч (10-часовой разряд) |
| Масса | 35.0 кг ± 3 % |
| Внутреннее сопротивление | 4.3 мОм |
| Максимальный ток разряда | 960 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.5 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 30 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М8 / Под болт с гайкой М8 |
| Габариты, мм | 409 x 176 x 225 |
GSLG 134-1212 В, 134 А·ч; 41.0 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 134 А·ч (10-часовой разряд) |
| Масса | 41.0 кг ± 3 % |
| Внутреннее сопротивление | 4.2 мОм |
| Максимальный ток разряда | 1072 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.5 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 26.8 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М8 / Под болт с гайкой М8 |
| Габариты, мм | 342 x 172 x 285 |

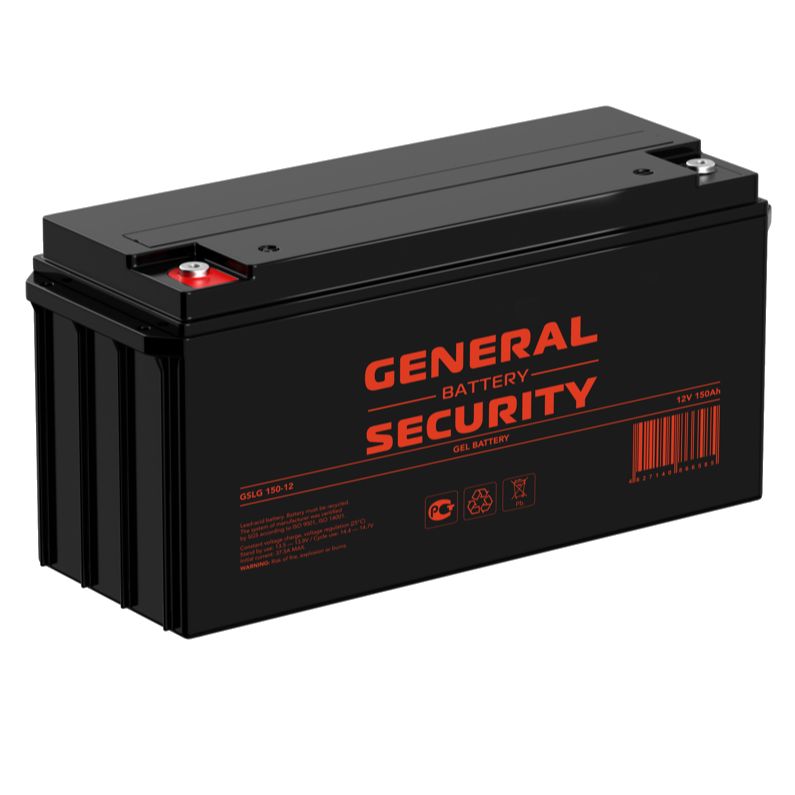

GSLG 150-1212 В, 150 А·ч; 45.0 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 150 А·ч (10-часовой разряд) |
| Масса | 45.0 кг ± 3 % |
| Внутреннее сопротивление | 3.7 мОм |
| Максимальный ток разряда | 1200 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.6 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 37.5 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М8 / Под болт с гайкой М8 |
| Габариты, мм | 485 x 172 x 240 |
GSLG 180-1212 В, 180 А·ч; 55.0 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 180 А·ч (10-часовой разряд) |
| Масса | 55.0 кг ± 3 % |
| Внутреннее сопротивление | 3.3 мОм |
| Максимальный ток разряда | 1450 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.5 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 36.0 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М8 / Под болт с гайкой М8 |
| Габариты, мм | 530 x 207 x 218 |

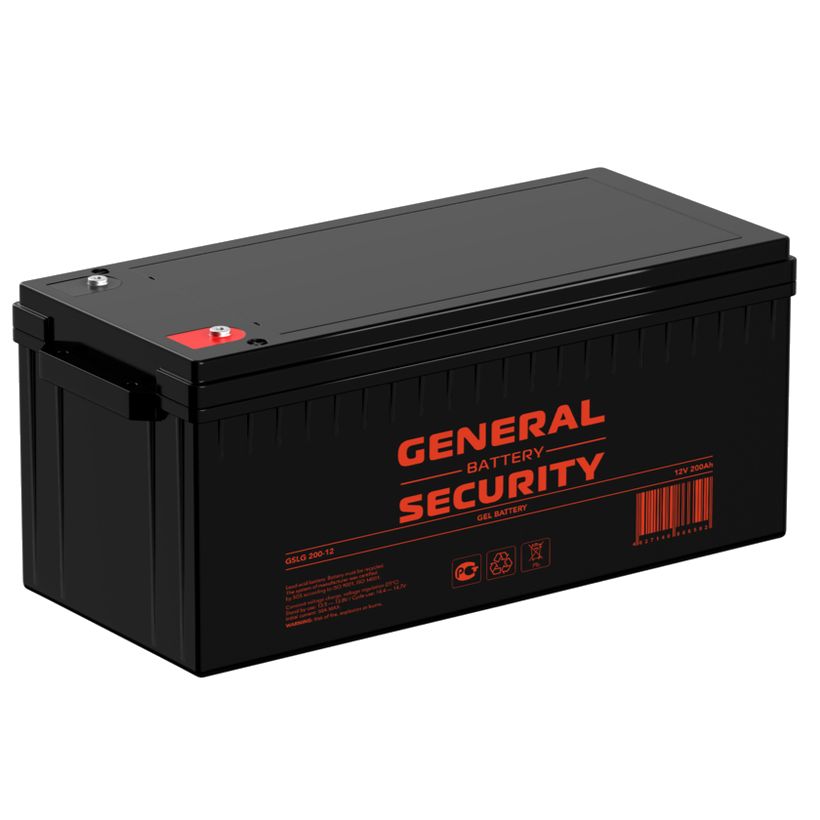

GSLG 200-1212 В, 210 А·ч; 66.0 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 210 А·ч (10-часовой разряд) |
| Масса | 66.0 кг ± 3 % |
| Внутреннее сопротивление | 3.0 мОм |
| Максимальный ток разряда | 1500 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.6 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 50.0 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М8 / Под болт с гайкой М8 |
| Габариты, мм | 522 x 238 x 222 |
GSLG 250-12-А12 В, 250 А·ч; 73.0 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 250 А·ч (10-часовой разряд) |
| Масса | 73.0 кг ± 3 % |
| Внутреннее сопротивление | 2.8 мОм |
| Максимальный ток разряда | 1800 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.6 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 50.0 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М8 / Под болт с гайкой М8 |
| Габариты, мм | 521 x 269 x 224 |

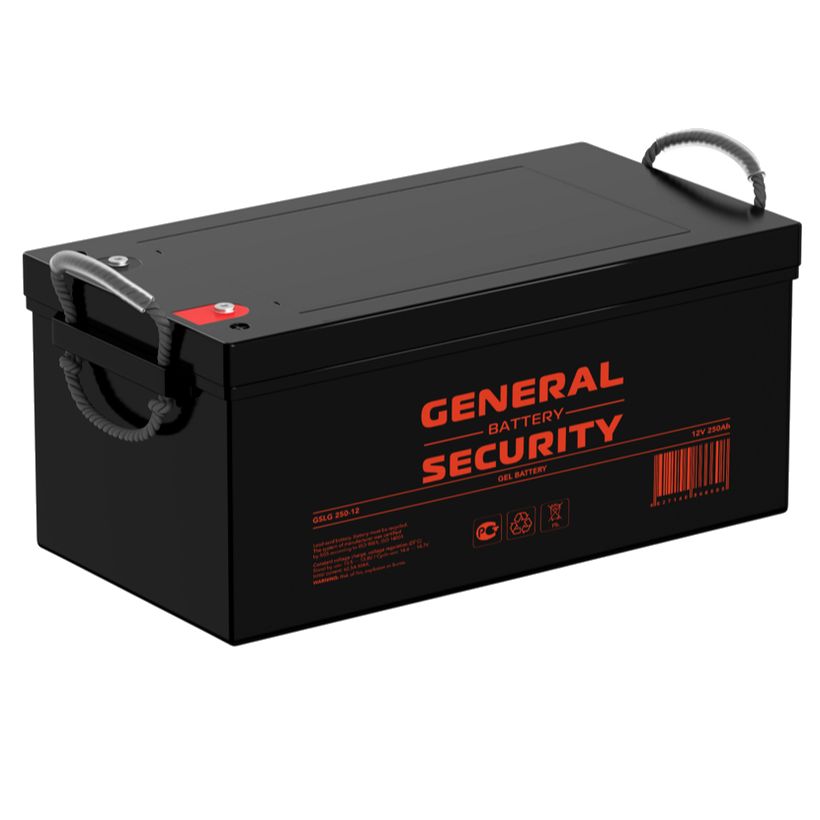

GSLG 250-1212 В, 250 А·ч; 75.0 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 250 А·ч (10-часовой разряд) |
| Масса | 75.0 кг ± 3 % |
| Внутреннее сопротивление | 2.8 мОм |
| Максимальный ток разряда | 1800 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.6 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 62.5 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М8 / Под болт с гайкой М8 |
| Габариты, мм | 521 x 269 x 224 |
GSLG 33-1212 В, 33 А·ч; 10.8 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 33 А·ч (10-часовой разряд) |
| Масса | 10.8 кг ± 3 % |
| Внутреннее сопротивление | 9.6 мОм |
| Максимальный ток разряда | 330 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.6 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 6.6 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М6 / Под болт с гайкой М6 |
| Габариты, мм | 195 x 130 x 180 |
GSLG 40-1212 В, 40 А·ч; 13.2 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 40 А·ч (10-часовой разряд) |
| Масса | 13.2 кг ± 3 % |
| Внутреннее сопротивление | 8.7 мОм |
| Максимальный ток разряда | 400 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.5 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 10 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М6 / Под болт с гайкой М6 |
| Габариты, мм | 197 x 165 x 170 |
GSLG 55-1212 В, 55 А·ч; 17.2 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 55 А·ч (10-часовой разряд) |
| Масса | 17.2 кг ± 3 % |
| Внутреннее сопротивление | 6.6 мОм |
| Максимальный ток разряда | 550 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.5 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 11 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М6 / Под болт с гайкой М6 |
| Габариты, мм | 230 x 138 x 215 |
GSLG 60-1212 В, 60 А·ч; 19.8 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 60 А·ч (10-часовой разряд) |
| Масса | 19.8 кг ± 3 % |
| Внутреннее сопротивление | 7.0 мОм |
| Максимальный ток разряда | 600 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.5 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 12 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М6 / Под болт с гайкой М6 |
| Габариты, мм | 260 x 168 x 215 |
GSLG 65-1212 В, 65 А·ч; 20.8 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 65 А·ч (10-часовой разряд) |
| Масса | 20.8 кг ± 3 % |
| Внутреннее сопротивление | 6.6 мОм |
| Максимальный ток разряда | 650 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.6 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 13 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М6 / Под болт с гайкой М6 |
| Габариты, мм | 350 x 166 x 179 |
GSLG 70-1212 В, 70 А·ч; 22.0 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 70 А·ч (10-часовой разряд) |
| Масса | 22.0 кг ± 3 % |
| Внутреннее сопротивление | 6.2 мОм |
| Максимальный ток разряда | 700 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.5 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 14 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М6 / Под болт с гайкой М6 |
| Габариты, мм | 260 x 168 x 215 |
GSLG 80-1212 В, 80 А·ч; 23.8 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 80 А·ч (10-часовой разряд) |
| Масса | 23.8 кг ± 3 % |
| Внутреннее сопротивление | 5.8 мОм |
| Максимальный ток разряда | 700 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.5 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 16 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М6 / Под болт с гайкой М6 |
| Габариты, мм | 260 x 168 x 215 |
GSLG 90-1212 В, 90 А·ч; 27.2 кг.
| Номинальное напряжение | 12 В |
| Номинальная ёмкость | 90 А·ч (10-часовой разряд) |
| Масса | 27.2 кг ± 3 % |
| Внутреннее сопротивление | 5.5 мОм |
| Максимальный ток разряда | 720 А (5 с) |
| Напряжение заряда: буфер / цикл | 13.5 - 13.8 В / 14.4 - 14.7 В при 25 °C |
| Максимальный ток заряда | 18 А |
| Срок службы | 12 лет в буферном режиме при 25 °C |
| Выводы | Под внутренний болт М6 / Под болт с гайкой М6 |
| Габариты, мм | 306 x 169 x 215 |
Как это работает и подключается
- Обозначение модели — напряжение и ёмкость: GSLG 100-12 — 12 В, 100 А·ч.
- Аккумуляторы герметизированные, выполнены по гелевой технологии (GEL), общего применения, срок службы до 12 лет в буферном режиме или более 300 циклов заряда-разряда при 100 % разряде.
- Не требуют обслуживания в течение всего срока службы.
- Диапазон температур: разряд от -40 до +60 °C, заряд от -20 до +60 °C, хранение от -40 до +60 °C; оптимальная рабочая 25 °C.
- Температурные коэффициенты подзаряда: буферный режим -3 мВ/°C, циклический -5 мВ/°C.
Монтаж
- Перед использованием батарею необходимо зарядить.
- Батареи серии GSLG могут храниться до 6 месяцев при 25 °C; при более высокой температуре хранения срок хранения сокращается.
- Выводы: под внутренний болт и под болт с гайкой М6 или М8 — подбирайте кабельные наконечники.
Примеры
Резервное питание и ИБП
Основные области применения по спецификации: источники бесперебойного питания (UPS), охранные и пожарные системы безопасности, телекоммуникации и электросвязь, аварийное освещение, телеметрическое, измерительное, контрольное и другое технологическое оборудование.
Частые вопросы
Что за технология?
Гелевая (GEL) — герметизированные батареи, не требующие обслуживания.
Сколько служат?
До 12 лет в буферном режиме или более 300 циклов заряда-разряда при 100 % разряде.
Нюансы и грабли
- У модели GSLG 200-12 в спецификации номинальная ёмкость 210 А·ч (в заголовке тоже), не 200 из названия.
- Есть две строки GSLG 250-12 и GSLG 250-12-А с разными массой (75 и 73 кг) и максимальным током заряда (62.5 и 50.0 А) — берите данные своей модели.
- Ёмкость во всех моделях серии указана для 10-часового разряда.
Документация
- General Security — спецификации аккумуляторов серии GSLG
