AGP-12-2 / AGP-24-1 — импульсные источники питания 12 В / 2 А и 24 В / 1 А на DIN-рейку

Импульсные блоки питания на DIN-рейку: 12 В / 2 А (AGP-12-2) и 24 В / 1 А (AGP-24-1). Четыре параллельных выхода без гальванической развязки, индикация выходного напряжения.

Модели семейства

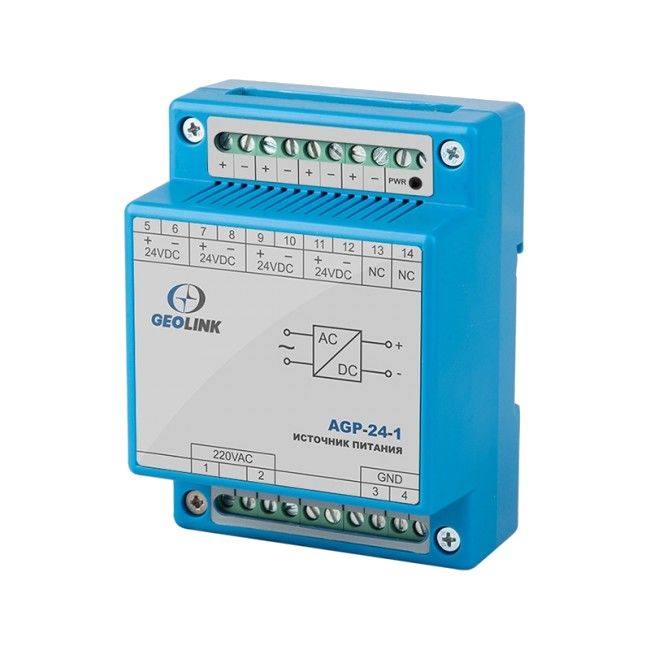

AGP-12-212 В, суммарный ток нагрузки до 2 А.

Тип	импульсный
Вход	220 В ± 20 %, 50 Гц
Выход	12 В, 4 параллельных неизолированных выхода
Максимальный ток нагрузки	2 А суммарно
Температура	−20…+60 °C
Габариты и масса	96×70×50 мм, 0,2 кг
Крепление	DIN-рейка 35×7,5 мм

AGP-24-124 В, суммарный ток нагрузки до 1 А.

Тип	импульсный
Вход	220 В ± 20 %, 50 Гц
Выход	24 В, 4 параллельных неизолированных выхода
Максимальный ток нагрузки	1 А суммарно
Температура	−20…+60 °C
Габариты и масса	96×70×50 мм, 0,2 кг
Крепление	DIN-рейка 35×7,5 мм

Как это работает и подключается

Преобразует сеть 220 В, 50 Гц в стабилизированное постоянное напряжение 12 В (AGP-12-2) или 24 В (AGP-24-1).
Четыре выхода стабилизированные, параллельные, гальванически не развязаны между собой; светодиод показывает наличие выходного напряжения.
Защита силовых компонентов при перегрузке и коротком замыкании в нагрузке; подавление радиопомех.

Монтаж

Крепится защёлкой на стандартную DIN-рейку 35×7,5 мм.
Входные и выходные цепи подключаются через винтовые клеммные соединители на печатной плате; окна для них есть в крышке.

Примеры

Питание шкафа автоматики

Радиомодемы, контроллеры и измерительные преобразователи одной линейки на общем выходе 12 или 24 В.

Питание датчиков

Четыре параллельных выхода упрощают разводку питания на несколько датчиков.

Частые вопросы

Сколько выходов у блока?

Четыре параллельных стабилизированных выхода без гальванической развязки.

Какое входное напряжение допускается?

220 В ± 20 %, 50 Гц.

Чем отличаются 12-2 и 24-1?

Выходным напряжением и током: 12 В / 2 А и 24 В / 1 А.

Нюансы и грабли

Максимальный ток 2 А (AGP-12-2) и 1 А (AGP-24-1) — суммарный на все четыре выхода, а не на каждый.
Выходы не изолированы друг от друга — для гальванической развязки питаемых нагрузок этот блок не подходит.
В спецификации нет данных о резервировании и аккумуляторе — это блок питания без резерва.

Документация

Геолинк — AGP-12-2 - Техническая спецификация AGP-12-2
