НЕВОД+ЛУ — блок на 5 реле: сирены, замки, световые и звуковые оповещатели по сценарию
Блок на 5 реле включает сирены, замки и оповещатели по запрограммированной реакции на события системы «Невод». Питание 9…30 В, RS-485, реле до 5 А и 220 В.
Модели семейства

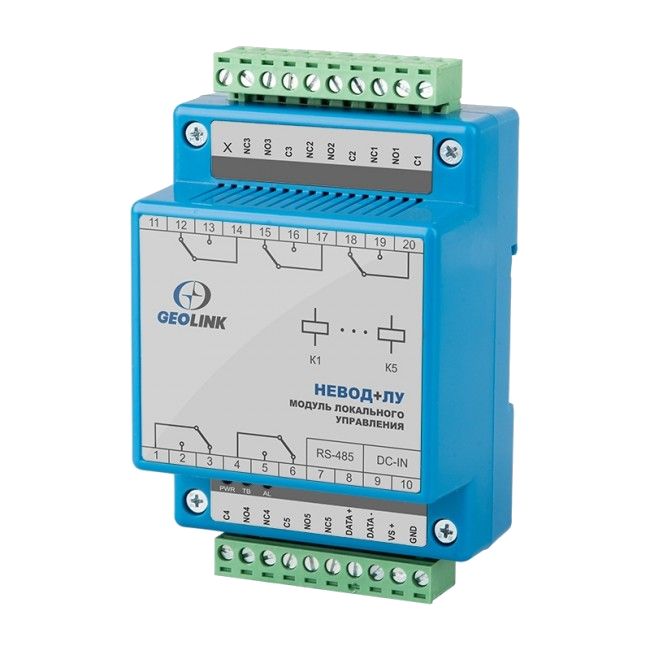

НЕВОД+ЛУ (Невод-ЛУ)Модуль на DIN-рейку, 5 релейных выходов.
| Выходов | 5 |
| Коммутация реле | до 5 А, 220 В |
| Обрабатываемых событий | 20 |
| Интерфейс | RS-485, 9600 бит/с |
| Питание | номинально 12 В, допустимо 9…30 В |
| Температура | −40…+85 °C |
| Масса | не более 0,2 кг |
| Корпус | монтаж на DIN-рейку |
Как это работает и подключается
- Заводской логический номер ЛУ — 01, в веб-интерфейсе базовой станции отображается буквой R (Relay). Рекомендуемая нумерация: ШС = ЛУ + 1, КД = ЛУ + 2; либо диапазоны 11…1F для ЛУ, 21…2F для ШС, 31…3F для КД.
- Сценарий задаётся во вкладке Relay: кнопка settings R0 — если модуль ШС один, R1 — если несколько; сохранить кнопкой Set!.
- Если для звукового извещателя (например «РОКОТ») нужен непрерывный сигнал, в строке PULSE в ячейке 2 значение меняют на 220.
Монтаж
- Крепится на DIN-рейку в монтажном шкафу; подводки — в отдельных коробах, отдельно от силовых кабелей.
- Систему размещают вертикально, вдали от электропроводки, массивных металлических предметов и источников помех; не ближе 1 м от отопления.
- При наладке питание на модули подают по очереди, иначе конфликт адресов: у всех заводских ЛУ, ШС и КД одинаковые номера.
Примеры
Оповещение при пожаре и вскрытии
Реле 3 включает прерывистый сигнал сирены — при пожаре и при вскрытии.
Автоматика по «Пожару»
Реле 2 переключается при «Пожаре» для включения аварийного освещения и табличек; реле 4 — для включения систем автоматического пожаротушения.
Напоминание о снятой охране
Реле 5 переключается при снятии комнаты с охраны — можно подключить напоминание, что система не в режиме охраны.
Частые вопросы
Сколько выходов?
Пять релейных, до 5 А и 220 В.
Как настраивается?
Удалённо по RS-485 через базовую станцию Невод-БС (веб-интерфейс) или программой.
Нюансы и грабли
- Реле 1 в сценарии R0/R1 не используется.
- Заводской логин и пароль в интерфейсе базовой станции — guest; при вводе в эксплуатацию сменить.
- РЭ системы датировано 2014 годом; в нём температурный диапазон системы указан 5…40 °C, а у отдельных модулей — от −40 до +85 °C.
