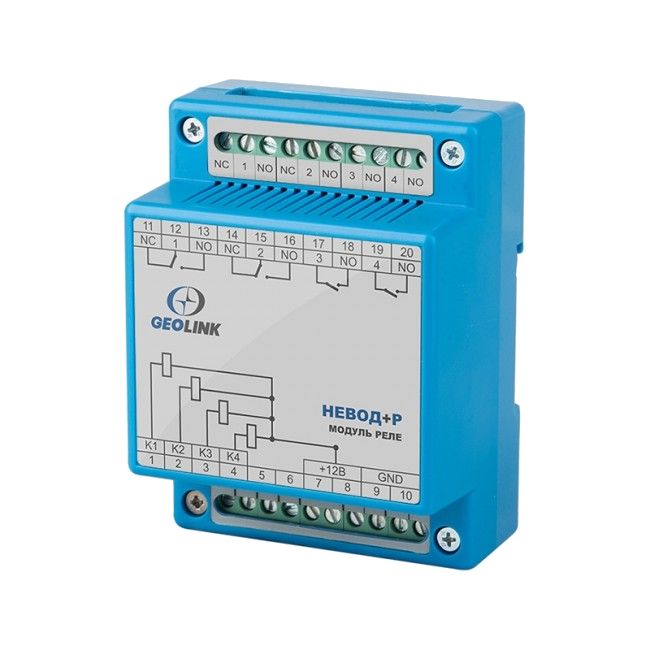

НЕВОД+Р — модуль из четырёх реле для управления исполнительными механизмами

Четыре реле: два с переключающими и два с нормально разомкнутыми контактами, катушки 12 В, изоляция вход-выход 5000 В. Управляется выходами «открытый коллектор».

Модели семейства

НЕВОД+Р4 силовых реле, светодиод состояния на каждое.

Реле	2 с перекидными контактами и 2 с нормально разомкнутыми
Катушка	12 В, ток обмотки 45 мА
Коммутируемый ток	переменный 16 А, постоянный 16 А (в описании — контакты на ток 5 А)
Коммутируемое напряжение	переменное 277 В, постоянное 30 В
Ресурс	не менее 10000 срабатываний
Изоляция вход-выход	5000 В
Питание	12 В
Провод	сечение до 2,5 мм²
Температура	работа −40…+60 °C, хранение −20…+75 °C
Габариты и масса	115×70×51 мм по РЭ; 70×94×51 мм по паспорту и спецификации; 0,2 кг

Как это работает и подключается

Управляющие входы — клеммы 1–4; внешнее питание — клеммы 7–8 (+12 В) и 9–10 (−12 В) по обозначениям РЭ; далее контакты реле NC/NO.
Индикация: светодиод питания и по светодиоду на каждое реле (4 шт.).
Позволяет управлять нагрузкой в цепях постоянного и переменного тока.

Монтаж

Устанавливается в шкаф на стандартную DIN-рейку защёлкой; винтовые клеммные колодки, провод до 2,5 мм².
Схемы подключения дискретного выхода и дискретного входа — рис. 2 и 3 руководства пользователя.

Примеры

Насосы, задвижки, электроприводы

Управление исполнительными механизмами, контакторами и магнитными пускателями с током по управляющей цепи не более 5 А.

Гальваническая развязка дискретных сигналов

Релейный модуль как блок изоляции для защиты слаботочных дискретных входов контрольно-измерительного оборудования.

Частые вопросы

Сколько реле и какие?

Четыре: два с переключающими контактами и два с нормально разомкнутыми.

Каким сигналом управляется?

Слаботочными дискретными выходами типа «открытый коллектор».

Нюансы и грабли

В описании написано «переключающие контакты на ток 5 А» и «ток по управляющей цепи не более 5 А», а в таблице — 16 А по переменному и постоянному току; для ответственных нагрузок брать меньшее значение и уточнять у производителя.
При постоянном токе максимальное коммутируемое напряжение — 30 В, при переменном — 277 В.
Габариты в РЭ и в паспорте со спецификацией различаются.
