GERMIKOM GR — уличные ИК-прожекторы 880 нм с фотодатчиком

Линейка ИК-прожекторов в алюминиевом корпусе для скрытой подсветки в видеонаблюдении: углы 20, 30, 50, 64, 80 и 90°, включение по фотодатчику.

Модели семейства

GERMIKOM GR-20ИК-прожектор, угол излучения 20°, мощность 4, 6 или 10 Вт.

Угол излучения	20°
Цвет корпуса	Металлик, Черный
Габариты	82x67x67 мм
Масса	0,9 кг
Питание	12 Вольт (±10%)
Длина волны излучения	880 нм
Дальность подсветки, м (ProV 420 твл 0,1 лк / Super HAD 420 твл 0,05 лк / EXview HAD 420 твл 0,003 лк)	4 Вт: 40/50/70; 6 Вт: 48/60/85; 10 Вт: 72/90/125
Потребляемый ток, не более	на странице GR-20 таблица тока подписана GR-30 (см. ниже)

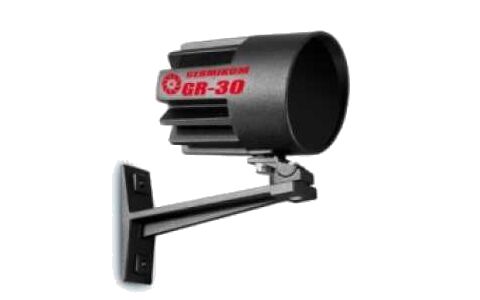

GERMIKOM GR-30ИК-прожектор, угол излучения 30°, мощность 4, 6 или 10 Вт.

Угол излучения	30°
Цвет корпуса	Металлик
Габариты	82x67x67 мм
Масса	0,9 кг
Питание	12 Вольт (±10%)
Длина волны излучения	880 нм
Дальность подсветки, м (ProV 420 твл 0,1 лк / Super HAD 420 твл 0,05 лк / EXview HAD 420 твл 0,003 лк)	4 Вт: 32/40/55; 6 Вт: 40/50/70; 10 Вт: 64/80/110
Потребляемый ток, не более	4 Вт: 0,4 А; 6 Вт: 0,65 А; 10 Вт: 0,9 А

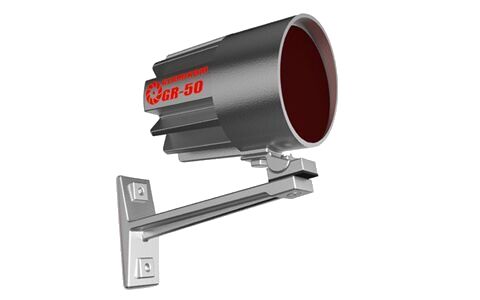

GERMIKOM GR-50ИК-прожектор, угол излучения 50°, мощность 7, 10 или 12 Вт.

Угол излучения	50°
Цвет корпуса	Металлик
Габариты	82x67x67 мм
Масса	0,9 кг
Питание	12 Вольт (±10%)
Длина волны излучения	880 нм
Дальность подсветки, м (ProV 420 твл 0,1 лк / Super HAD 420 твл 0,05 лк / EXview HAD 420 твл 0,003 лк)	7 Вт: 32/40/55; 10 Вт: 40/50/70; 12 Вт: 60/75/100
Потребляемый ток, не более	7 Вт: 0,65 А; 10 Вт: 0,9 А; 12 Вт: 1,1 А

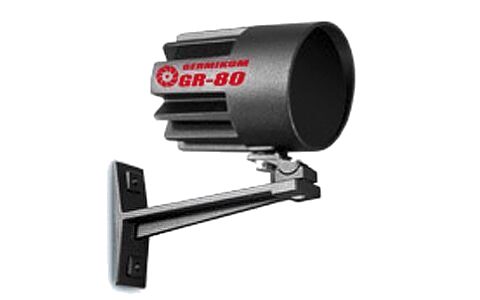

GERMIKOM GR-80ИК-прожектор, угол излучения 80°, мощность 4, 6 или 10 Вт.

Угол излучения	80°
Цвет корпуса	Металлик
Габариты	82x67x67 мм
Масса	0,9 кг
Питание	12 Вольт (±10%)
Длина волны излучения	880 нм
Дальность подсветки, м (ProV 420 твл 0,1 лк / Super HAD 420 твл 0,05 лк / EXview HAD 420 твл 0,003 лк)	4 Вт: 20/25/35; 6 Вт: 24/30/40; 10 Вт: 32/40/60
Потребляемый ток, не более	4 Вт: 0,4 А; 6 Вт: 0,65 А; 10 Вт: 0,9 А

GERMIKOM GR-30 PRO, 6 Вт (исп. «Крым»)Уличный ИК-прожектор, угол освещения 30 градусов, 6 Вт.

Напряжение	8-25 В DC
Рабочий диапазон температур	-45°C … +50°С
Защита	IP 66
Цвет	белый
Максимальная дальность	55 м
Потребляемый ток	от 0,3 до 0,9 А в зависимости от напряжения
Автоматика	включение при 2 Лк, выключение при 6 Лк
Рекомендуемый БП	GERMIKOM M1000

GERMIKOM GR-30 PRO, 12 Вт (исп. «Крым»)Уличный ИК-прожектор, угол освещения 30 градусов, 12 Вт.

Напряжение	8-25 В DC
Рабочий диапазон температур	-45°C … +50°С
Защита	IP 66
Цвет	белый
Максимальная дальность	110 м
Потребляемый ток	от 0,6 до 2 А в зависимости от напряжения
Автоматика	включение при 2 Лк, выключение при 6 Лк
Рекомендуемый БП	GERMIKOM M1000 или GERMIKOM M2000

GERMIKOM GR-64 PRO, 6 Вт (исп. «Крым»)Уличный ИК-прожектор, угол освещения 64 градуса, 6 Вт, собственный датчик освещенности.

Напряжение	8-25 В DC
Рабочий диапазон температур	-45°C … +50°С
Защита	IP 66
Цвет	белый
Максимальная дальность	50 м
Потребляемый ток	от 0,3 до 0,9 А в зависимости от напряжения
Автоматика	включение при 2 Лк, выключение при 6 Лк
Рекомендуемый БП	GERMIKOM M1000

GERMIKOM GR-64, 12 Вт (исп. «Крым»)Уличный ИК-прожектор, угол освещения 64 градуса, 12 Вт.

Напряжение	8-25 В DC
Рабочий диапазон температур	-45°C … +50°С
Защита	IP 66
Цвет	белый
Максимальная дальность	65 м
Потребляемый ток	0,6-2 А

GERMIKOM GR-90 PRO, 6 Вт (исп. «Крым»)Уличный ИК-прожектор, угол освещения 90 градусов, 6 Вт.

Напряжение	8-25 В DC
Рабочий диапазон температур	-45°C … +50°С
Защита	IP 66
Цвет	белый
Максимальная дальность	40 м
Потребляемый ток	от 0,3-0,9 А в зависимости от напряжения
Рекомендуемый БП при 12 вольтах	GERMIKOM M2000 или GERMIKOM M1000

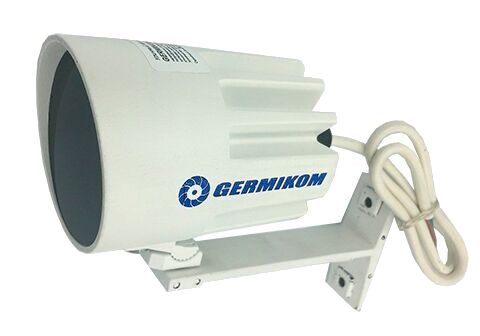

GERMIKOM GR-90 PRO, 12 Вт (исп. «Крым»)Уличный ИК-прожектор, угол освещения 90 градусов, 12 Вт.

Напряжение	8-25 В DC
Рабочий диапазон температур	-45°C … +50°С
Защита	IP 66
Цвет	белый
Максимальная дальность	60 м
Потребляемый ток	от 0,6 до 2 А в зависимости от напряжения
Рекомендуемый БП при 12 вольтах	GERMIKOM M2000

Как это работает и подключается

ИК-прожектор включается автоматически по сигналу фотодатчика; излучатели на светодиодах со встроенной формирующей оптикой закрыты инфракрасным светофильтром, длина волны 880 нм.
Дальность подсветки в таблицах производителя зависит от мощности и типа матрицы камеры (ProV, Super HAD, EXview HAD).
В исполнении «Крым» автоматическое включение при освещении 2 Лк, выключение при 6 Лк (при заказе можно подстроить).

Монтаж

Корпус — алюминиевый сплав с рёбрами охлаждения; на нижней стенке крепёжное отверстие под прилагаемый кронштейн с резьбой 1 / 4 дюйма.
Соблюдать полярность: (+) питания — красный или коричневый, (-) питания — чёрный или синий.
Использовать низкоомные кабели питания.
Не устанавливать в местах ниже -45°С и выше +40°С для базовых GR; для исполнений «Крым» указан рабочий диапазон -45°C … +50°С.
Блок питания выбирать по таблице производителя: 12 Вольт (±10%), 0,7 А — до 6 Вт; 1,0 А — до 7 Вт; 1,5 А — до 12 Вт. Для «Крым» производитель рекомендует блоки GERMIKOM M1000 / M2000.
Чистить светофильтр и корпус по мере загрязнения влажной х/б тканью со сменой контактирующей поверхности; растворители и химические реагенты не применять.

Примеры

Узкий луч на дальнюю зону

GR-20 с углом 20° даёт по таблице страницы самую большую дальность: при 10 Вт до 125 м для сенсора EXview HAD 420 твл.

Широкий угол вблизи

GR-80 (80°) при 10 Вт: от 32 до 60 м в зависимости от сенсора камеры; GR-90 PRO в исполнении «Крым» — 40 м при 6 Вт и 60 м при 12 Вт.

Частые вопросы

Какая гарантия?

На странице GR-20 указано 5 лет с момента продажи (установки).

Как включается подсветка?

Автоматически по сигналу фотодатчика; в исполнении «Крым» — при 2 Лк включение, при 6 Лк выключение.

Нюансы и грабли

Невидимое ИК-излучение: не направлять работающий прожектор в глаза.
Запрещено эксплуатировать при параметрах выше максимально допустимых из руководства.
На странице GR-20 таблица «Потребляемый ток» подписана GR-30 — ток для GR-20 по странице подтвердить у производителя.
Диапазон 8-25 В и ток 0,3-2 А у исполнений «Крым» зависят от напряжения питания: от блока 12 В ориентироваться на рекомендованные производителем БП.
Гарантийные обязательства недействительны при механическом, термическом, химическом повреждении корпуса, электрическом пробое входных/выходных каскадов и авариях в питающих сетях.
