GERMIKOM · монтажные коробки

Распаечные (распределительные) коробки GERMIKOM IP66

Уличные герметичные коробки из ABS-пластика для разводки проводов: гермовводы под кабель 3-6,5 мм, гофру 15-16 мм или металлорукав 25 мм.

Модели семейства

Распределительная коробка GERMIKOM IP66Базовая: цанговые герметичные вводы для проводов.

Степень защиты	IP 66
Материал	ABS
Число вводов	от 1 до 5 шт
Диаметр вводов	от 3 до 6,5 мм
Размеры (ширина/высота/глубина)	150 / 130 / 50 мм
Вес	0,70 кг

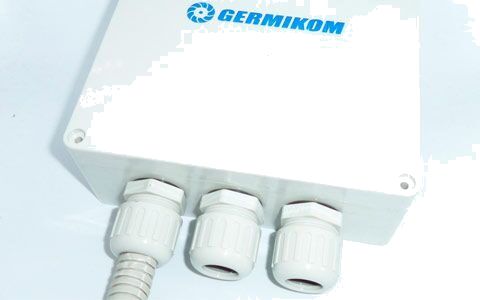

Распаячная коробка GERMIKOM IP66 PRO 16Гермовводы с фиксацией гофротрубы.

Степень защиты	IP 66
Материал	ABS
Вводы	3 шт вертикально (вниз) и до 2 дополнительных горизонтальных под 90 градусов (без потери класса до IP64)
Диаметр гофры	от 15 до 16 мм
Габариты	153х157х61 мм
Вес	0,70 кг

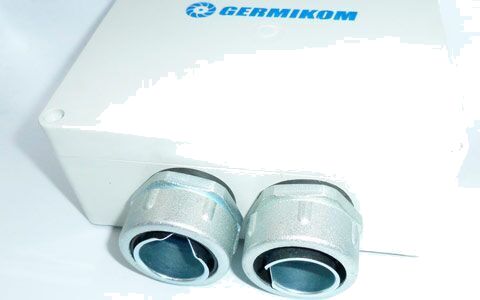

Распаячная коробка GERMIKOM IP66 PROMETAL (РКН-25)Вводы РКн-25 под металлорукав.

Степень защиты	IP 66 (пластиковая часть) / IP54 (вводная часть)
Материал	ABS
Вводы	2 шт вертикально (гермовводом вниз)
Металлорукав	25 мм
Габариты	153х157х61 мм
Вес	0,90 кг

В коробке выполняется разводка (разветвление) проводов электрической сети до 220В и слаботочной сети посредством скруток, клемников и пр.
Корпус и крышка с уплотнителем; крышка крепится саморезами, что удобно для осмотра и ревизии проводки.
Допустима установка в полых стенах и стенах из гипсокартона для открытой проводки.

Гермовводы цангового типа: подбирать под диаметр кабеля или гофры (3-6,5 мм у базовой, 15-16 мм у PRO 16, металлорукав 25 мм у PROMETAL).
У PRO 16 вводы ставятся вертикально гермовводом вниз; горизонтальные вводы под 90 градусов снижают защиту до IP64.
Кабель — круглого сечения (в том числе в гофротрубе).

Разветвление на столбе

Разводка проводов до 220В скрутками и клеммниками в коробке под открытым небом.

Для чего коробка?

Для защиты от сырости и механических повреждений мест соединения кабелей круглого сечения, на незащищённых от осадков конструкциях (здания, столбы).

Горизонтальные вводы PRO 16 — потеря класса IP66, остаётся IP64.
У PROMETAL класс вводной части IP54, у пластиковой части IP 66 — общая защита определяется слабой частью.
В таблицах PRO 16 и PROMETAL размеры указаны как 150 мм, 130 мм, 50 мм, а в кратком описании — 153х157х61 мм; сверять при подборе места.
