GERMIKOM M-1000…M-5000 — уличные герметичные блоки питания

Импульсные блоки питания в пластиковом корпусе IP66 с гермовводами и клеммной колодкой: вход 100-240 В, выход 12 В (у части исполнений 12-15 В), ток 1,25, 2, 3 или 5 А.

Модели семейства

GERMIKOM M-1000Уличный герметичный импульсный блок питания, 1,25 А.

Входное напряжение	100-240 В
Выходное напряжение	12 В
Номинальный ток нагрузки	1,25 А
Габаритные размеры	153х157х61 мм
Вес, не более	0,6 кг
Класс защиты	IP66
Температурный диапазон	-45°С ... +50°С
Точность выходного напряжения	+/- 2%
Уровень пульсаций	150 мВ
Частота переменного тока	50/60 Гц

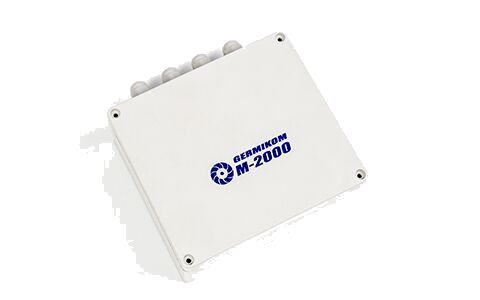

GERMIKOM M-2000Уличный герметичный импульсный блок питания, 2 А.

Входное напряжение	100-240 В
Выходное напряжение	12 В
Номинальный ток нагрузки	2 А
Габаритные размеры	153х157х61 мм
Вес, не более	0,6 кг
Класс защиты	IP66
Температурный диапазон	-45°С ... +50°С
Точность выходного напряжения	+/- 2%
Уровень пульсаций	150 мВ
Частота переменного тока	50/60 Гц

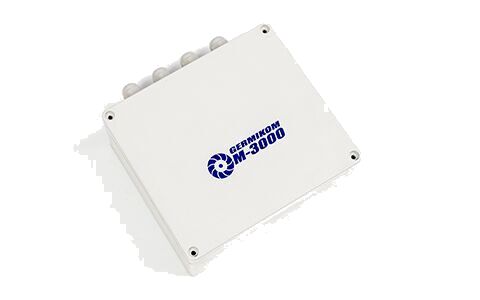

GERMIKOM M-3000Уличный герметичный импульсный блок питания, 3 А.

Входное напряжение	100-240 В
Выходное напряжение	12-15 В (регулируемое)
Номинальный ток нагрузки	3 А
Габаритные размеры	153х157х61 мм
Вес, не более	0,7 кг
Класс защиты	IP66
Температурный диапазон	-45°С ... +50°С
Точность выходного напряжения	+/- 2%
Уровень пульсаций	150 мВ
Частота переменного тока	50/60 Гц

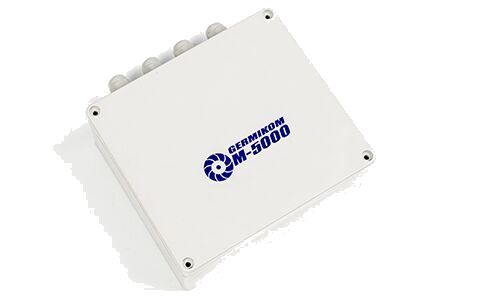

GERMIKOM M-5000Уличный герметичный импульсный блок питания, 5 А.

Входное напряжение	100-240 В
Выходное напряжение	12 В по таблице; в описании — регулируемое 12-15 В
Номинальный ток нагрузки	5 А
Габаритные размеры	153х157х61 мм
Вес, не более	0,7 кг
Класс защиты	IP66
Температурный диапазон	-45°С ... +50°С
Точность выходного напряжения	+/- 2%
Уровень пульсаций	150 мВ
Частота переменного тока	50/60 Гц

Как это работает и подключается

Блок преобразует переменное 100-240 В в постоянное стабилизированное 12 В (M-3000 и M-5000 — 12-15 В), пульсации выходного напряжения не более 150 мВ.
Защиты: от повышения напряжения на выходе при неисправности самого блока, от переполюсовки, от короткого замыкания и перегрева.
Внутри корпуса встроенная клеммная колодка для коммутации питания и видеосигнала.

Монтаж

Работы нельзя проводить в дождливую погоду; монтаж — только при отключённом питании 220 В.
Снять крышку, закрепить корпус саморезами из комплекта на вертикальной поверхности (стена, столб), не подверженной вибрации.
Сетевой кабель завести в гермоввод и подключить к клеммам «AC220V»; кабель нагрузки — к «DC +12V» и «GND»; при необходимости коаксиальный кабель — к «VIDEO» и «GND».
У регулируемых исполнений перед подачей питания установить значение выходного напряжения (12-15В).
Затянуть крышки гермовводов, закрепить крышку блока, подать напряжение 220 В.
Корпус монтировать в положении «гермовводами вниз».

Примеры

Питание ИК-прожекторов

Производитель рекомендует M1000 или M2000 для прожекторов GR «Крым» и M 3000 или M5000 для XR.

Уличные камеры и замки

Из списка нагрузок: уличные видеокамеры (в том числе с ИК-подсветкой), электромагнитные и электромеханические замки, ИК и радиоканальные уличные извещатели.

Частые вопросы

Гарантия?

36 месяцев с момента продажи.

Хранение?

В закрытом помещении, температура -45°С ... +80°С, влажность не более 95% при 25°С.

Нюансы и грабли

Гермовводы рассчитаны на кабель круглого сечения; другой тип кабеля даёт негерметичность и выход изделия из строя.
Монтаж в дождь допускает попадание влаги на блок и приводит к его выходу из строя.
В таблицах M-3000 и M-5000 «Потребляемый ток, не более» указан 0,1 А — для блока на 3-5 А значение выглядит заниженным, использовать с оговоркой и проверять у производителя.
Выходное напряжение M-5000 в таблице 12 В, а в описании серии — регулируемое 12-15 В: уточнять для конкретной партии.
