GERMIKOM MR — компактные ИК-прожекторы 880 нм
Миниатюрные ИК-прожекторы 1,2 Вт в алюминиевом герметичном корпусе с П-образным кронштейном; углы 20, 30, 50 и 80°.
Модели семейства
GERMIKOM MR-20Компактный ИК-прожектор, угол подсветки 20°.
| Угол излучения | 20° |
| Дальность подсветки, м (ProV 0,1 лк / Super HAD 420 твл 0,05 лк / EXview HAD 420 твл 0,003 лк) | 13/16/22 |
| Длина волны излучения | 880 нм |
| Напряжение питания | 12 В (+10%) |
| Мощность | 1,2 Вт |
| Габариты | D30х45 мм |
| Масса | 0,1 кг |
| Цвет | белый |

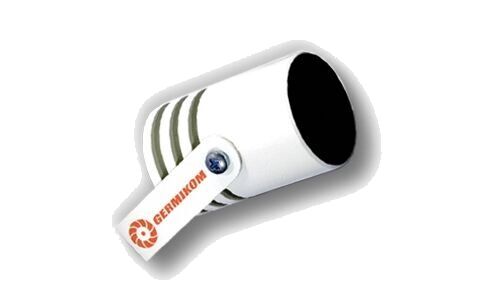

GERMIKOM MR-30Компактный ИК-прожектор, угол подсветки 30°.
| Угол излучения | 30° |
| Дальность подсветки, м (ProV 0,1 лк / Super HAD 420 твл 0,05 лк / EXview HAD 420 твл 0,003 лк) | 12/15/21 |
| Длина волны излучения | 880 нм |
| Напряжение питания | 12 В (+10%) |
| Мощность | 1,2 Вт |
| Габариты | D30х45 мм |
| Масса | 0,1 кг |
| Цвет | белый |

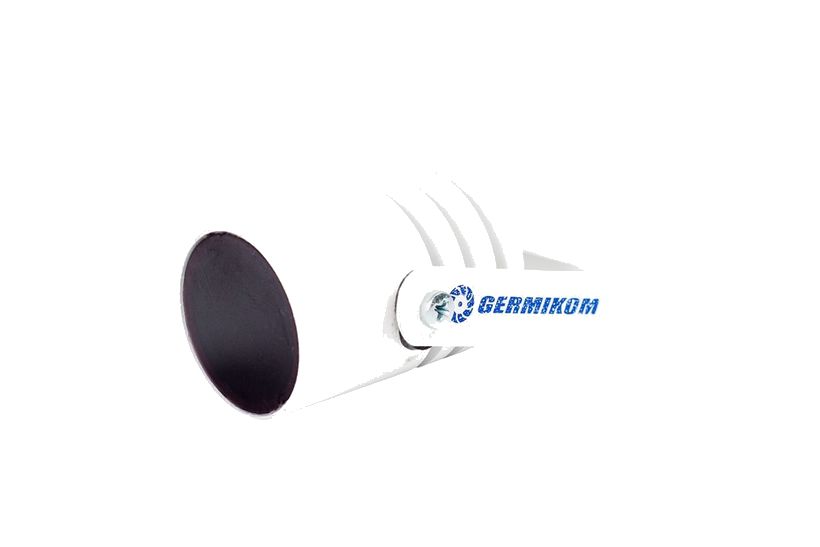

GERMIKOM MR-50Компактный ИК-прожектор, угол подсветки 50°.
| Угол излучения | 50° |
| Дальность подсветки, м (ProV 0,1 лк / Super HAD 420 твл 0,05 лк / EXview HAD 420 твл 0,003 лк) | 9/11/15 |
| Длина волны излучения | 880 нм |
| Напряжение питания | 12 В (+10%) |
| Мощность | 1,2 Вт |
| Габариты | D30х45 мм |
| Масса | 0,1 кг |
| Цвет | белый |
GERMIKOM MR-80Компактный ИК-прожектор, угол подсветки 80°.
| Угол излучения | 80° |
| Дальность подсветки, м (ProV 0,1 лк / Super HAD 420 твл 0,05 лк / EXview HAD 420 твл 0,003 лк) | 8/10/15 |
| Длина волны излучения | 880 нм |
| Напряжение питания | 12 В (+10%) |
| Мощность | 1,2 Вт |
| Габариты | D30х45 мм |
| Масса | 0,1 кг |
| Цвет | белый |
Как это работает и подключается
- ИК-излучатель на светодиодах со встроенной формирующей оптикой стоит внутри алюминиевого корпуса; на лицевой стороне оптическое окно с ИК-светофильтром, сзади рёбра охлаждения.
- Работает от стабилизированного источника 12 В (+10%), потребляет 1,2 Вт, дополнительный теплоотвод не нужен.
- Дальность зависит от видеосенсора камеры, работающей с прожектором.
Монтаж
- Направление подсветки задаётся П-образным кронштейном при монтаже, фиксация двумя установочными винтами.
- Напряжение на входе должно держаться в пределах 12В(+10%) при токе потребления 0, 15 А; при выборе места установки учесть потери в цепи питания на расстоянии до источника.
- Рабочий диапазон температур от –45 до +50 ˚С.
- В запылённых и загазованных местах периодически чистить защитный ИК-светофильтр влажной х/б тканью со сменой поверхности после каждой протирки.
Примеры
Малое расстояние до зоны
MR-20 (20°) подсвечивает до 22 м, MR-80 (80°) — до 15 м по таблице (в тексте страницы MR-80 указано до 14 м).
Частые вопросы
Нужен ли радиатор?
Нет: по странице прожектор не нуждается в дополнительном теплоотводе.
Хранение?
В закрытом помещении при температурах от -45 до + 50 ˚С, влажность не более 95% при +25 ˚С; транспортировка от – 60°C до +70°C.
Нюансы и грабли
- Растворители и химические реагенты для чистки светофильтра недопустимы: разъедают стекло или вызывают помутнение.
- Длинная питающая линия даёт падение напряжения ниже допуска 12В(+10%) — считать потери заранее.
- Гарантия 1 год с момента продажи (установки); не действует при повреждении корпуса, пробое входных/выходных каскадов и авариях в питающих сетях.
