GERMIKOM XR — уличные ИК-прожекторы 25 Вт
Мощные уличные ИК-прожекторы 12 В / 2,1 А, IP-66, с автовключением по фотодатчику; углы 20, 30, 50 и 80°.
Модели семейства
GERMIKOM XR-20Уличный ИК-прожектор 25 Вт, угол 20°.
| Угол излучения | 20° |
| Дистанция подсветки | от 80 до 155 м (в зависимости от типа видеоматрицы) |
| Дальность, м (Super HAD 420 твл / EXview HAD 420 твл / Super HAD 600 твл / EXview HAD 600 твл) | 80/155/90/110 |
| Питание | 12 В / 2,1 А |
| Потребляемая мощность | 25 Вт |
| Габариты | 226x89,5x132 мм |
| Масса | 1,7 кг |
| Длина волны | 880 Нм |
| Защита | IP-66 |
GERMIKOM XR-30Уличный ИК-прожектор 25 Вт, угол 30°.
| Угол излучения | 30° |
| Дистанция подсветки | от 60 до 120 м (в зависимости от типа видеоматрицы) |
| Дальность, м (Super HAD 420 твл / EXview HAD 420 твл / Super HAD 600 твл / EXview HAD 600 твл) | 60/120/70/85 |
| Питание | 12 В / 2,1 А |
| Потребляемая мощность | 25 Вт |
| Габариты | 226x89,5x132 мм |
| Масса | 1,7 кг |
| Длина волны | 880 Нм |
| Защита | IP-66 |

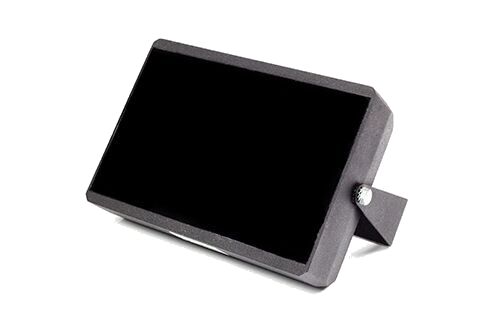

GERMIKOM XR-50Уличный ИК-прожектор 25 Вт, угол 50°.
| Угол излучения | 50° |
| Дистанция подсветки | от 45 до 85 м (в зависимости от типа видеоматрицы) |
| Дальность, м (Super HAD 420 твл / EXview HAD 420 твл / Super HAD 600 твл / EXview HAD 600 твл) | 45/85/50/60 |
| Питание | 12 В / 2,1 А |
| Потребляемая мощность | 25 Вт |
| Габариты | 226x89,5x132 мм |
| Масса | 1,7 кг |
| Длина волны | 880 Нм |
| Защита | IP-66 |
GERMIKOM XR-80Уличный ИК-прожектор 25 Вт, угол 80°.
| Угол излучения | 80° |
| Дистанция подсветки | от 29 до 56 м (в зависимости от типа видеоматрицы) |
| Дальность, м (Super HAD 420 твл / EXview HAD 420 твл / Super HAD 600 твл / EXview HAD 600 твл) | 29/56/32/40 |
| Питание | 12 В / 2,1 А |
| Потребляемая мощность | 25 Вт |
| Габариты | 226x89,5x132 мм |
| Масса | 1,7 кг |
| Длина волны | 880 Нм |
| Защита | IP-66 |
Как это работает и подключается
- Прожекторы предназначены для скрытой подсветки объекта в видеонаблюдении и включаются автоматически по сигналу фотодатчика; излучатель на светодиодах со встроенной формирующей оптикой.
- Питание — от внешнего стабилизированного и регулируемого источника 12 В GERMIKOM M 3000 или GERMIKOM M5000 (в комплект не входит).
Монтаж
- Обеспечить свободное обтекание корпуса воздушным потоком для охлаждения; корпус покрыт эпоксиполиэфирной краской с высоким коэффициентом отражения солнечных лучей.
- Блок питания по возможности ставить рядом с прожектором — так решается вопрос потери напряжения; использовать низкоомные кабели питания.
- Соблюдать полярность: (+) питания — красный или коричневый, (-) — чёрный или синий.
- Рабочий режим -45°C … +40°C; не устанавливать в местах вне этого диапазона.
- Светофильтр и корпус чистить влажной х/б тканью со сменой контактирующей поверхности; растворители не применять.
Примеры
Дальняя зона
XR-20 (20°): по таблице страницы от 80 до 155 м; XR-80 (80°) — от 29 до 56 м.
Частые вопросы
Гарантия?
Гарантия на изделия GERMIKOM серии XR — 36 месяцев с момента продажи.
Хранение?
В закрытом помещении, от -45°C до +40°C, влажность не более 95% при 25°C; транспортировка от -60°C до +70°C.
Нюансы и грабли
- Невидимое ИК-излучение: не направлять работающий прожектор в глаза.
- Выше +40°C и ниже -45°C прожектор устанавливать нельзя; корпус не закрывать от обдува воздушным потоком.
- Запрещено эксплуатировать при параметрах выше максимально допустимых из паспорта.
