ИПП-2, ИПП-3 — инфракрасные пожарные преобразователи

Компоненты для сборки многодиапазонных извещателей пламени: ИПП-2 в корпусе изготовителя, ИПП-3 без корпуса. Работают в паре с интерфейсной платой.

Инфракрасные пожарные преобразователи ИПП

Модели семейства

ИПП-2Преобразователь в корпусе предприятия-изготовителя, со степенью защиты IP67 и контролем загрязнения входного окна.

Чувствительность «Пожар 1» / «Пожар 2» / «Пожар 3»	не менее 25 / 17 / 12 м (тестовые очаги ТП5 и ТП6 по ГОСТ 34698)
Угол обзора	не менее 90°
Питание	номинально 3,3 В постоянного тока, диапазон от 2,5 до 5,2 В
Потребляемая мощность	не более 400 мкВт
Степень защиты	IP67
Контроль загрязнения окна	есть
Температура	от -50 до +55 °C
Масса	не более 600 г

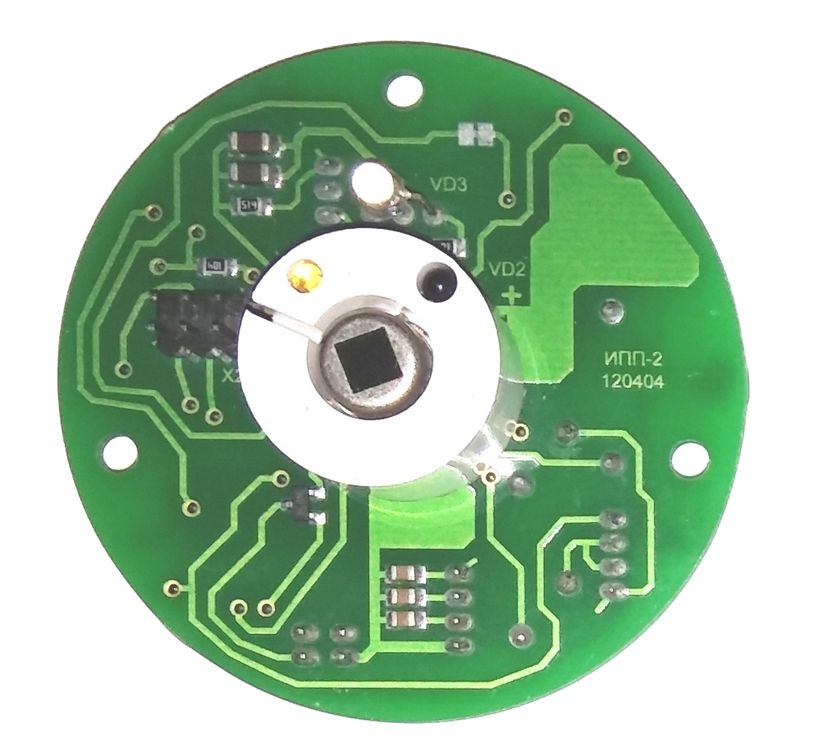

ИПП-3Бескорпусное исполнение, без системы контроля загрязнения входного окна.

Чувствительность «Пожар 1» / «Пожар 2» / «Пожар 3»	не менее 25 / 17 / 12 м
Угол обзора	не менее 90°
Питание	номинально 3,3 В постоянного тока, диапазон от 2,5 до 5,2 В
Потребляемая мощность	не более 400 мкВт
Контроль загрязнения окна	нет (только для ИПП-2)
Температура	от -50 до +55 °C
Масса	не более 20 г

Как это работает и подключается

Преобразователь подключается к интерфейсной плате двумя межплатными разъёмами Х5 и Х6 (PLS2-4).
Выход — комбинация логических уровней на контактах 1, 2 и 3 разъёма Х6. Норма: 0/0/0. «Пожар 1»: 0/1/1, «Пожар 2»: 1/0/1, «Пожар 3»: 1/1/0. «Неисправность 2»: 0/0/1. «Неисправность 1»: контакты в высокоимпедансном состоянии.
Низкий уровень «0» — не более 0,5 В, высокий «1» — не менее (Uпит минус 0,5) В.
На плате стоит двухцветный красный/зелёный светодиод; им управляют подачей напряжения питания с интерфейсной платы на выводы разъёма Х5.

Монтаж

Сопротивление нагрузки по выходам Х6-1, Х6-2, Х6-3 должно быть не менее 47 кОм.
Интерфейсная плата не является частью преобразователя: схему и питание для неё нужно проектировать отдельно.

Примеры

Свой извещатель пламени

РЭ описывает преобразователь как основу для изготовления многодиапазонных пожарных извещателей пламени путём сопряжения с интерфейсной платой (плата в состав не входит).

Частые вопросы

Чем ИПП-2 отличается от ИПП-3?

ИПП-2 — в корпусе изготовителя (IP67, масса не более 600 г, контроль загрязнения окна); ИПП-3 — бескорпусной, масса не более 20 г.

Это готовый извещатель?

Нет, это преобразователь: на его основе изготавливают извещатели, добавив интерфейсную плату.

Срок службы?

Назначенный срок службы 10 лет.

Нюансы и грабли

«Неисправность 1» — это отсутствие напряжения питания, а не отказ самого преобразователя.
«Неисправность 2» — повышенное загрязнение входного окна; после очистки преобразователь сам возвращается в норму в течение 1 минуты. Режимы «Пожар» приоритетнее «Неисправности 2». Эта функция есть только у ИПП-2.
Для ИПП-3 (бескорпусного) степень защиты в РЭ не указана — защиту обеспечивает корпус конечного изделия.

Документация

Гириконд — Инфракрасные пожарные преобразователи ИПП-2, ИПП-3, руководство по эксплуатации
