МПП-1, МПП-1 БК — многодиапазонные пожарные преобразователи

Компонент для сборки многодиапазонных извещателей пламени: МПП-1 в корпусе изготовителя, МПП-1 БК без корпуса. Отдаёт данные по SPI на интерфейсную плату.

Многодиапазонные пожарные преобразователи МПП-1

Модели семейства

МПП-1Преобразователь в корпусе предприятия-изготовителя со степенью защиты IP67.

Чувствительность	не менее 25 м (тестовые очаги ТП5 и ТП6 по ГОСТ 34698)
Угол обзора	не менее 90°
Питание	номинально 5 В постоянного тока, диапазон от 4,8 до 5,2 В
Потребляемая мощность	не более 1,3 мВт
Степень защиты	IP67
Температура	от -50 до +60 °C
Масса	не более 600 г

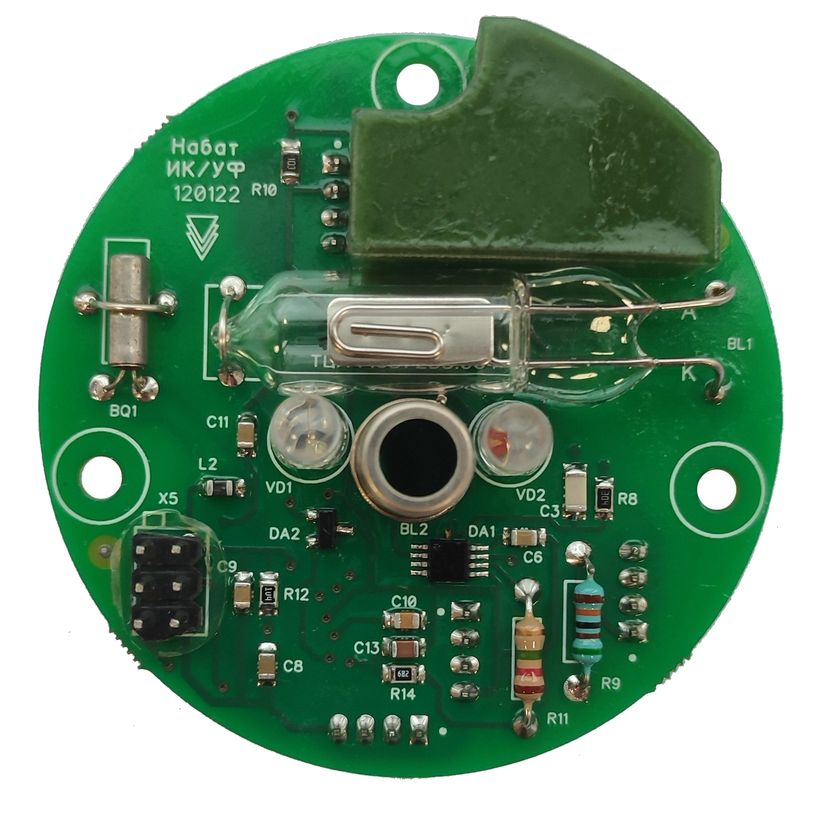

МПП-1 БКБескорпусное исполнение.

Чувствительность	не менее 25 м
Угол обзора	не менее 90°
Питание	номинально 5 В постоянного тока, диапазон от 4,8 до 5,2 В
Потребляемая мощность	не более 1,3 мВт
Температура	от -50 до +60 °C
Масса	не более 20 г

Как это работает и подключается

Подключение к интерфейсной плате — двумя межплатными разъёмами Х7 и Х8 (PLS2-4). На плате красный и зелёный светодиоды режимов работы; они включаются подачей +5 В с интерфейсной платы на выводы разъёма Х7.
Состояние отдаётся по шине SPI на разъёме Х8: преобразователь ведущий, режим 0 (выборка нарастающим фронтом, установка падающим), старший бит первым, fSCK = 250 кГц, пакет повторяется каждые 400 мс.
Перед пакетом линия SS уходит в низкий уровень, после пакета возвращается в высокий.
Пакет — десять байт: 1–2 фоновый канал ИК, 3–4 канал пламени ИК, 5–6 разностный сигнал Uплам – Uфон, 7 сигнал УФ, 8 температура, 9 состояние, 10 контрольная сумма CRC8 DALLAS. У двухбайтных сигналов первым идёт старший байт.
Байт состояния: 0х00 — норма; 0хAA — «Пожар», значение держится 8 секунд, затем возврат в «норму», если пламени в поле зрения нет.
Цена младшего бита: 610 мкВ для ИК-каналов и разностного сигнала, 10 мВ (1 °С) для температуры, 1 импульс для УФ. Температура на плате измеряется раз в минуту.

Монтаж

Питание строго 5 В: допустимый диапазон узкий, от 4,8 до 5,2 В.
Интерфейсную плату нужно проектировать отдельно — в комплект преобразователя она не входит.

Примеры

Свой многодиапазонный извещатель

РЭ описывает преобразователь как основу для извещателей пламени: сопрягается с интерфейсной платой, которая в состав не входит.

Частые вопросы

Какой интерфейс у преобразователя?

SPI, преобразователь — ведущее устройство; частота тактирования 250 кГц.

Чем МПП-1 отличается от МПП-1 БК?

МПП-1 в корпусе изготовителя (IP67, масса не более 600 г), МПП-1 БК — бескорпусной, масса не более 20 г.

Срок службы?

Назначенный срок службы 10 лет.

Нюансы и грабли

Флаг «Пожар» (0хAA) держится только 8 секунд — считывающая сторона должна успевать опросить пакет (период 400 мс).
Для МПП-1 БК степень защиты в РЭ не указана — защиту обеспечивает корпус конечного изделия.
